SDIO

概述

功能简介

SDIO是安全数字输入输出接口（Secure Digital Input and Output）的缩写，是从SD内存卡接口的基础上演化出来的一种外设接口。SDIO接口兼容以前的SD卡，并且可以连接支持SDIO接口的其他设备。

SDIO接口定义了操作SDIO的通用方法集合，包括：

  • 打开/关闭SDIO控制器

  • 独占/释放HOST

  • 使能/去使能设备

  • 申请/释放中断

  • 读写、获取/设置公共信息

运作机制

在HDF框架中，SDIO的接口适配模式采用独立服务模式。在这种模式下，每一个设备对象会独立发布一个设备服务来处理外部访问，设备管理器收到API的访问请求之后，通过提取该请求的参数，达到调用实际设备对象的相应内部方法的目的。独立服务模式可以直接借助HDFDeviceManager的服务管理能力，但需要为每个设备单独配置设备节点，若设备过多可能增加内存占用。

独立服务模式下，核心层不会统一发布一个服务供上层使用，因此这种模式下驱动要为每个控制器发布一个服务，具体表现为：

  • 驱动适配者需要实现HdfDriverEntry的Bind钩子函数以绑定服务。

  • device_info.hcs文件中deviceNode的policy字段为1或2，不能为0。

SDIO模块各分层作用：

  • 接口层提供打开SDIO设备、设置块的大小、读取数据、写数据、设置公共信息、获取公共信息、刷新数据、独占HOST、释放Host、使能SDIO功能设备、去使能SDIO功能设备、申请中断、释放中断关闭SDIO设备的接口。

  • 核心层主要提供SDIO控制器的添加、移除及管理的能力，通过钩子函数与适配层交互。

  • 适配层主要是将钩子函数的功能实例化，实现具体的功能。

图 1 SDIO独立服务模式结构图

SDIO独立服务模式结构图

SDIO总线有两端，其中一端是主机端（HOST），另一端是设备端（DEVICE）。所有的通信都是由HOST端发出命令开始的，在DEVICE端只要能解析HOST的命令，就可以同HOST进行通信了。SDIO的HOST可以连接多个DEVICE，如图2所示：

  • CLK信号：HOST给DEVICE的时钟信号。

  • VDD信号：电源信号。

  • VSS信号：Ground信号。

  • D0-3信号：4条数据线，其中，DAT1信号线复用为中断线，在1BIT模式下DAT0用来传输数据，在4BIT模式下DAT0-DAT3用来传输数据。

  • CMD信号：用于HOST发送命令和DEVICE回复响应。

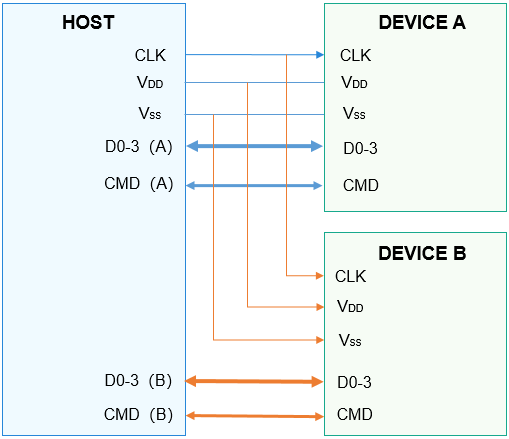

图 2 SDIO的HOST-DEVICE连接示意图

SDIO的HOST-DEVICE连接示意图

约束与限制

SDIO模块API当前仅支持内核态调用。

使用指导

场景介绍

SDIO的应用比较广泛，目前，有许多手机都支持SDIO功能，并且很多SDIO外设也被开发出来，使得手机外接外设更加容易。常见的SDIO外设有WLAN、GPS、CAMERA、蓝牙等。

接口说明

SDIO模块提供的主要接口如表1所示，具体API详见//drivers/hdf_core/framework/include/platform/sdio_if.h。

表 1 SDIO驱动API接口功能介绍

接口名 接口描述
DevHandle SdioOpen(int16_t mmcBusNum, struct SdioFunctionConfig *config) 打开指定总线号的SDIO控制器
void SdioClose(DevHandle handle) 关闭SDIO控制器
int32_t SdioReadBytes(DevHandle handle, uint8_t *data, uint32_t addr, uint32_t size) 从指定地址开始，增量读取指定长度的数据
int32_t SdioWriteBytes(DevHandle handle, uint8_t *data, uint32_t addr, uint32_t size) 从指定地址开始，增量写入指定长度的数据
int32_t SdioReadBytesFromFixedAddr(DevHandle handle, uint8_t *data, uint32_t addr, uint32_t size, uint32_t scatterLen) 从固定地址读取指定长度的数据
int32_t SdioWriteBytesToFixedAddr(DevHandle handle, uint8_t *data, uint32_t addr, uint32_t size, uint32_t scatterLen) 向固定地址写入指定长度的数据
int32_t SdioReadBytesFromFunc0(DevHandle handle, uint8_t *data, uint32_t addr, uint32_t size) 从SDIO function 0的指定地址空间读取指定长度的数据
int32_t SdioWriteBytesToFunc0(DevHandle handle, uint8_t *data, uint32_t addr, uint32_t size) 向SDIO function 0的指定地址空间写入指定长度的数据
int32_t SdioSetBlockSize(DevHandle handle, uint32_t blockSize) 设置块的大小
int32_t SdioGetCommonInfo(DevHandle handle, SdioCommonInfo *info, SdioCommonInfoType infoType) 获取公共信息
int32_t SdioSetCommonInfo(DevHandle handle, SdioCommonInfo *info, SdioCommonInfoType infoType) 设置公共信息
int32_t SdioFlushData(DevHandle handle) 刷新数据
void SdioClaimHost(DevHandle handle) 独占Host
void SdioReleaseHost(DevHandle handle) 释放Host
int32_t SdioEnableFunc(DevHandle handle) 使能SDIO功能设备
int32_t SdioDisableFunc(DevHandle handle) 去使能SDIO功能设备
int32_t SdioClaimIrq(DevHandle handle, SdioIrqHandler *irqHandler) 申请中断
int32_t SdioReleaseIrq(DevHandle handle) 释放中断

使用流程

使用SDIO的一般流程如图3所示。

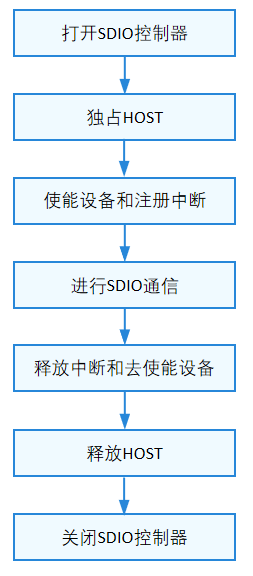

图 3 SDIO使用流程图

SDIO使用流程图

打开SDIO控制器

在使用SDIO进行通信前，首先要调用SdioOpen获取SDIO控制器的设备句柄，该函数会返回指定总线号的SDIO控制器的设备句柄。

DevHandle SdioOpen(int16_t mmcBusNum, struct SdioFunctionConfig *config);

表 2 SdioOpen函数的参数和返回值描述

参数 参数描述
mmcBusNum int16_t类型，总线号
config 结构体指针，SDIO功能配置信息
返回值 返回值描述
NULL 获取SDIO控制器的设备句柄失败
设备句柄 SDIO控制器的设备句柄

打开SDIO控制器的示例如下：

DevHandle handle = NULL;
struct SdioFunctionConfig config;
config.funcNr = 1;
config.vendorId = 0x123;
config.deviceId = 0x456;
// 打开总线号为1的SDIO控制器
handle = SdioOpen(1, &config);
if (handle == NULL) {
    HDF_LOGE("SdioOpen: open sdio fail!\n");
	return NULL;
}

独占HOST

获取到SDIO控制器的设备句柄之后，需要先独占HOST才能进行SDIO后续的一系列操作，独占HOST函数如下所示：

void SdioClaimHost(DevHandle handle);

表 3 SdioClaimHost函数的参数描述

参数 参数描述
handle DevHandle类型，SDIO控制器的设备句柄

独占HOST示例如下：

SdioClaimHost(handle); // 独占HOST

使能SDIO设备

在访问寄存器之前，需要先使能SDIO设备，使能SDIO设备的函数如下所示：

int32_t SdioEnableFunc(DevHandle handle);

表 4 SdioEnableFunc函数的参数和返回值描述

参数 参数描述
handle DevHandle类型，SDIO控制器的设备句柄
返回值 返回值描述
HDF_SUCCESS SDIO使能成功
负数 SDIO使能失败

使能SDIO设备的示例如下：

int32_t ret;
// 使能SDIO设备
ret = SdioEnableFunc(handle);
if (ret != HDF_SUCCESS) {
    HDF_LOGE("SdioEnableFunc: sdio enable func fail, ret:%d\n", ret);
	return ret;
}

注册SDIO中断

在通信之前，还需要注册SDIO中断，注册SDIO中断函数如下所示：

int32_t SdioClaimIrq(DevHandle handle, SdioIrqHandler *handler);

表 5 SdioClaimIrq函数的参数和返回值描述

参数 参数描述
handle DevHandle类型，SDIO控制器的设备句柄
handler 函数指针，中断服务函数
返回值 返回值描述
HDF_SUCCESS 注册SDIO中断成功
负数 注册SDIO中断失败

注册SDIO中的示例如下：

// 中断服务函数需要根据各自平台的情况去实现
static void SdioIrqFunc(void *data)
{
    if (data == NULL) {
        HDF_LOGE("SdioIrqFunc: data is NULL.\n");
        return;
    }
    // 需要开发者自行添加具体实现
}

int32_t ret;
// 注册SDIO中断
ret = SdioClaimIrq(handle, SdioIrqFunc);
if (ret != HDF_SUCCESS) {
    HDF_LOGE("SdioClaimIrq: sdio claim irq fail, ret:%d\n", ret);
    return ret;
}

进行SDIO通信

  • 向SDIO设备增量写入指定长度的数据

    对应的接口函数如下所示：

    int32_t SdioWriteBytes(DevHandle handle, uint8_t *data, uint32_t addr, uint32_t size);

    表 6 SdioWriteBytes函数的参数和返回值描述

|参数|参数描述| |——–|——–| |handle|DevHandle类型，SDIO控制器的设备句柄| |data|uint8_t类型指针，待写入数据| |addr|uint32_t类型，待写入数据的起始地址| |size|uint32_t类型，待写入数据的长度| |返回值|返回值描述| |HDF_SUCCESS|SDIO写数据成功| |负数|SDIO写数据失败|

向SDIO设备增量写入指定长度的数据的示例如下：

```c
int32_t ret;
uint8_t wbuff[] = {1,2,3,4,5};
uint32_t addr = 0x100 + 0x09;
// 向SDIO设备起始地址0x109，增量写入5个字节的数据
ret = SdioWriteBytes(handle, wbuff, addr, sizeof(wbuff) / sizeof(wbuff[0]));
if (ret != HDF_SUCCESS) {
    HDF_LOGE("SdioWriteBytes: sdio write bytes fail, ret:%d\n", ret);
    return ret;
}
```

  • 从SDIO设备增量读取指定长度的数据

    对应的接口函数如下所示：

    int32_t SdioReadBytes(DevHandle handle, uint8_t *data, uint32_t addr, uint32_t size);

    表 7 SdioReadBytes函数的参数和返回值描述

|参数|参数描述| |——–|——–| |handle|DevHandle类型，SDIO控制器的设备句柄| |data|uint8_t类型指针，接收读取数据| |addr|uint32_t类型，待读取数据的起始地址| |size|uint32_t类型，待读取数据的长度| |返回值|返回值描述| |HDF_SUCCESS|SDIO读数据成功| |负数|SDIO读数据失败|

从SDIO设备增量读取指定长度的数据的示例如下：

```c
int32_t ret;
uint8_t rbuff[5] = {0};
uint32_t addr = 0x100 + 0x09;
// 从SDIO设备起始地址0x109，增量读取5个字节的数据
ret = SdioReadBytes(handle, rbuff, addr, 5);
if (ret != HDF_SUCCESS) {
    HDF_LOGE("SdioReadBytes: sdio read bytes fail, ret:%d\n", ret);
    return ret;
}
```

  • 向SDIO设备的固定地址写入指定长度的数据

    对应的接口函数如下所示：

    int32_t SdioWriteBytesToFixedAddr(DevHandle handle, uint8_t *data, uint32_t addr, uint32_t size, uint32_t scatterLen);

    表 8 SdioWriteBytesToFixedAddr函数的参数和返回值描述

|参数|参数描述| |——–|——–| |handle|DevHandle类型，SDIO控制器的设备句柄| |data|uint8_t类型指针，待写入数据| |addr|uint32_t类型，待写入数据的固定地址| |size|uint32_t类型，待写入数据的长度| |scatterLen|uint32_t类型，集散表的长度。如果该字段不为0，则data为集散表类型。| |返回值|返回值描述| |HDF_SUCCESS|SDIO写数据成功| |负数|SDIO写数据失败|

向SDIO设备的固定地址写入指定长度的数据的示例如下：

```c
int32_t ret;
uint8_t wbuff[] = {1, 2, 3, 4, 5};
uint32_t addr = 0x100 + 0x09;
// 向SDIO设备固定地址0x109写入5个字节的数据
ret = SdioWriteBytesToFixedAddr(handle, wbuff, addr, sizeof(wbuff) / sizeof(wbuff[0]), 0);
if (ret != HDF_SUCCESS) {
    HDF_LOGE("SdioWriteBytesToFixedAddr: sdio write bytes to fixed addr fail, ret:%d\n", ret);
    return ret;
}
```

  • 从SDIO设备的固定地址读取指定长度的数据

    对应的接口函数如下所示：

    int32_t SdioReadBytesFromFixedAddr(DevHandle handle, uint8_t *data, uint32_t addr, uint32_t size, uint32_t scatterLen);

    表 9 SdioReadBytesFromFixedAddr函数的参数和返回值描述

|参数|参数描述| |——–|——–| |handle|DevHandle类型，SDIO控制器的设备句柄| |data|uint8_t类型指针，接收读取数据| |addr|uint32_t类型，待读取数据的起始地址| |size|uint32_t类型，待读取数据的长度| |scatterLen|uint32_t类型，集散表的长度。如果该字段不为0，则data为集散表类型。| |返回值|返回值描述| |HDF_SUCCESS|SDIO读数据成功| |负数|SDIO读数据失败|

从SDIO设备的固定地址读取指定长度的数据的示例如下：

```c
int32_t ret;
uint8_t rbuff[5] = {0};
uint32_t addr = 0x100 + 0x09;
// 从SDIO设备固定地址0x109中读取5个字节的数据
ret = SdioReadBytesFromFixedAddr(handle, rbuff, addr, 5, 0);
if (ret != HDF_SUCCESS) {
    HDF_LOGE("SdioReadBytesFromFixedAddr: sdio read bytes from fixed addr fail, ret:%d\n", ret);
    return ret;
}
```

  • 向SDIO function 0的指定地址空间写入指定长度的数据

    当前只支持写入一个字节的数据，对应的接口函数如下所示：

    int32_t SdioWriteBytesToFunc0(DevHandle handle, uint8_t *data, uint32_t addr, uint32_t size);

    表 10 SdioWriteBytesToFunc0函数的参数和返回值描述

|参数|参数描述| |——–|——–| |handle|DevHandle类型，SDIO控制器的设备句柄| |data|uint8_t类型指针，待写入数据| |addr|uint32_t类型，待写入数据的起始地址| |size|uint32_t类型，待写入数据的长度| |返回值|返回值描述| |HDF_SUCCESS|SDIO写数据成功| |负数|SDIO写数据失败|

向SDIO function 0的指定地址空间写入指定长度的数据的示例如下：

```c
int32_t ret;
uint8_t wbuff = 1;
// 向SDIO function 0地址0x2中写入1字节的数据
ret = SdioWriteBytesToFunc0(handle, &wbuff, 0x2, 1);
if (ret != HDF_SUCCESS) {
    HDF_LOGE("SdioWriteBytesToFunc0: sdio write bytes to func0 fail, ret:%d\n", ret);
    return ret;
}
```

  • 从SDIO function 0的指定地址空间读取指定长度的数据

    当前只支持读取一个字节的数据，对应的接口函数如下所示：

    int32_t SdioReadBytesFromFunc0(DevHandle handle, uint8_t *data, uint32_t addr, uint32_t size);

    表 11 SdioReadBytesFromFunc0函数的参数和返回值描述

|参数|参数描述| |——–|——–| |handle|DevHandle类型，SDIO控制器的设备句柄| |data|uint8_t类型指针，接收读取数据| |addr|uint32_t类型，待读取数据的起始地址| |size|uint32_t类型，待读取数据的长度| |返回值|返回值描述| |HDF_SUCCESS|SDIO读数据成功| |负数|SDIO读数据失败|

从SDIO function 0的指定地址空间读取指定长度的数据的示例如下：

```c
int32_t ret;
uint8_t rbuff;
/* 从SDIO function 0设备地址0x2中读取1字节的数据 */
ret = SdioReadBytesFromFunc0(handle, &rbuff, 0x2, 1);
if (ret != 0) {
    HDF_LOGE("SdioReadBytesFromFunc0: sdio read bytes from func0 fail, ret:%d\n", ret);
    return ret;
}
```

释放SDIO中断

通信完成之后，需要释放SDIO中断，函数如下所示：

int32_t SdioReleaseIrq(DevHandle handle);

表 12 SdioReleaseIrq函数的参数和返回值描述

参数 参数描述
handle DevHandle类型，SDIO控制器的设备句柄
返回值 返回值描述
HDF_SUCCESS 释放SDIO中断成功
负数 释放SDIO中断失败

释放SDIO中断的示例如下：

int32_t ret;
// 释放SDIO中断
ret = SdioReleaseIrq(handle);
if (ret != HDF_SUCCESS) {
    HDF_LOGE("SdioReleaseIrq: sdio release irq fail, ret:%d\n", ret);
    return ret;
}

去使能SDIO设备

通信完成之后，还需要去使能SDIO设备，函数如下所示：

int32_t SdioDisableFunc(DevHandle handle);

表 13 SdioDisableFunc函数的参数和返回值描述

参数 参数描述
handle DevHandle类型，SDIO控制器的设备句柄
返回值 返回值描述
HDF_SUCCESS 去使能SDIO设备成功
负数 去使能SDIO设备失败

去使能SDIO设备的示例如下：

int32_t ret;
// 去使能SDIO设备
ret = SdioDisableFunc(handle);
if (ret != HDF_SUCCESS) {
    HDF_LOGE("SdioDisableFunc: sdio disable func fail, ret:%d\n", ret);
    return ret;
}

释放HOST

通信完成之后，还需要释放去HOST，函数如下所示：

void SdioReleaseHost(DevHandle handle);

表 14 SdioReleaseHost函数的参数描述

参数 参数描述
handle DevHandle类型，SDIO控制器的设备句柄

释放HOST的示例如下：

SdioReleaseHost(handle); // 释放HOST

关闭SDIO控制器

SDIO通信完成之后，最后需要关闭SDIO控制器，函数如下所示：

void SdioClose(DevHandle handle);

该函数会释放掉申请的资源。

表 15 SdioClose函数的参数描述

参数 参数描述
handle DevHandle类型，SDIO控制器的设备句柄

关闭SDIO控制器的示例如下：

SdioClose(handle); // 关闭SDIO控制器

使用实例

本例拟对Hi3516DV300开发板上SDIO设备进行操作。

SDIO设备完整的使用示例如下所示，首先打开总线号为1的SDIO控制器，然后独占HOST、使能设备、注册中断，接着进行SDIO通信（读写等），通信完成之后，释放中断、去使能设备、释放HOST，最后关闭SDIO控制器。

#include "hdf_log.h"
#include "sdio_if.h"

#define TEST_FUNC_NUM 1              /* 本测试用例中，使用编号为1的I/O function */
#define TEST_FBR_BASE_ADDR 0x100     /* 编号为1的I/O function的FBR基地址 */
#define TEST_ADDR_OFFSET 9           /* 本测试用例中，需要读写的寄存器的地址偏移 */
#define TEST_DATA_LEN 3              /* 本测试用例中，读写数据的长度 */
#define TEST_BLOCKSIZE 2             /* 本测试用例中，数据块的大小，单位字节 */

/* 中断服务函数，需要根据各自平台的情况去实现 */
static void SdioIrqFunc(void *data)
{
    if (data == NULL) {
        HDF_LOGE("SdioIrqFunc: data is NULL.\n");
        return;
    }
    /* 需要开发者自行添加具体的实现 */
}

void SdioTestSample(void)
{
    int32_t ret;
    DevHandle handle = NULL;
    uint8_t data[TEST_DATA_LEN] = {0};
    struct SdioFunctionConfig config = {1, 0x123, 0x456};
    uint8_t val;
    uint32_t addr;

    /* 打开总线号为1的SDIO设备 */
    handle = SdioOpen(1, &config);
    if (handle == NULL) {
        HDF_LOGE("SdioOpen: failed!\n");
        return;
    }
    /* 独占HOST */
    SdioClaimHost(handle);
    /* 使能SDIO设备 */
    ret = SdioEnableFunc(handle);
    if (ret != 0) {
        HDF_LOGE("SdioEnableFunc: failed, ret %d\n", ret);
        goto ENABLE_ERR;
    }
    /* 注册中断 */
    ret = SdioClaimIrq(handle, SdioIrqFunc);
    if (ret != 0) {
        HDF_LOGE("SdioClaimIrq: failed, ret %d\n", ret);
        goto CLAIM_IRQ_ERR;
    }
    /* 设置块大小为2字节 */
    ret = SdioSetBlockSize(handle, TEST_BLOCKSIZE);
    if (ret != 0) {
        HDF_LOGE("SdioSetBlockSize: failed, ret %d\n", ret);
        goto COMM_ERR;
    }
    /* 从SDIO设备增量地址读取3字节的数据 */
    addr = TEST_FBR_BASE_ADDR * TEST_FUNC_NUM + TEST_ADDR_OFFSET;
    ret = SdioReadBytes(handle, data, addr, TEST_DATA_LEN);
    if (ret != 0) {
        HDF_LOGE("SdioReadBytes: failed, ret %d\n", ret);
        goto COMM_ERR;
    }
    /* 向SDIO设备增量地址写入3字节的数据 */
    ret = SdioWriteBytes(handle, data, addr, TEST_DATA_LEN);
    if (ret != 0) {
        HDF_LOGE("SdioWriteBytes: failed, ret %d\n", ret);
        goto COMM_ERR;
    }
    /* 从SDIO设备读取1字节的数据 */
    ret = SdioReadBytes(handle, &val, addr, 1);
    if (ret != 0) {
        HDF_LOGE("SdioReadBytes: failed, ret %d\n", ret);
        goto COMM_ERR;
    }
    /* 向SDIO设备写入1字节的数据 */
    ret = SdioWriteBytes(handle, &val, addr, 1);
    if (ret != 0) {
        HDF_LOGE("SdioWriteBytes: failed, ret %d\n", ret);
        goto COMM_ERR;
    }
    /* 从SDIO设备固定地址读取3字节的数据 */
    ret = SdioReadBytesFromFixedAddr(handle, data, addr, TEST_DATA_LEN, 0);
    if (ret != 0) {
        HDF_LOGE("SdioReadBytesFromFixedAddr: failed, ret %d\n", ret);
        goto COMM_ERR;
    }
    /* 向SDIO设备固定地址写入1字节的数据 */
    ret = SdioWriteBytesToFixedAddr(handle, data, addr, 1, 0);
    if (ret != 0) {
        HDF_LOGE("SdioWriteBytesToFixedAddr: failed, ret %d\n", ret);
        goto COMM_ERR;
    }
    /* 从SDIO function 0读取1字节的数据 */
    addr = 0x02;
    ret = SdioReadBytesFromFunc0(handle, &val, addr, 1);
    if (ret != 0) {
        HDF_LOGE("SdioReadBytesFromFunc0: failed, ret %d\n", ret);
        goto COMM_ERR;
    }
    /* 向SDIO function 0写入1字节的数据 */
    ret = SdioWriteBytesToFunc0(handle, &val, addr, 1);
    if (ret != 0) {
        HDF_LOGE("SdioWriteBytesToFunc0: failed, ret %d\n", ret);
        goto COMM_ERR;
    }
COMM_ERR:
    /* 释放中断 */
    ret = SdioReleaseIrq(handle);
    if (ret != 0) {
        HDF_LOGE("SdioReleaseIrq: failed, ret %d\n", ret);
    }
CLAIM_IRQ_ERR:
    /* 去使能SDIO设备 */
    ret = SdioDisableFunc(handle);
    if (ret != 0) {
        HDF_LOGE("SdioDisableFunc: failed, ret %d\n", ret);
    }
ENABLE_ERR:
    /* 释放HOST */
    SdioReleaseHost(handle);
    /* 关闭SDIO设备 */
    SdioClose(handle);
}

你可能感兴趣的鸿蒙文章

harmony 鸿蒙驱动使用指南

harmony 鸿蒙HDF驱动开发流程

harmony 鸿蒙概述

harmony 鸿蒙Audio

harmony 鸿蒙Camera

harmony 鸿蒙Codec

harmony 鸿蒙WLAN

harmony 鸿蒙Face_auth

harmony 鸿蒙Fingerprint_auth

harmony 鸿蒙LCD

0  赞
  • 所属分类： 后端技术
  • 本文标签： 软件 鸿蒙
  • 版权声明： 原创文章如转载，请注明本文链接: https://m.seaxiang.com/blog/074249cec91d481b9fa53504d1a1f295
热门推荐
标签云
Linux Java Spring Spring Boot docker 大数据 前端 生活 maven golang 软件 spring cloud fintech mac vscode 其他 区块链 以太坊 V神 开发者 技术 股票 git greenplum 分布式事务 chrome mysql flink kafka 设计模式 原理 鸿蒙 seo
最新文章
本文目录
