Hiview开发指导

概述

功能简介

Hiview是一个跨平台的终端设备维测服务集，由插件管理平台和基于平台上运行的服务插件来构成整套系统。Hiview维测服务是由HiSysEvent事件驱动的，其核心为分布在系统各处的HiSysEvent桩点，格式化的事件会通过HiSysEvent打点API上报至Hiview进行处理，其处理流程如下图所示：

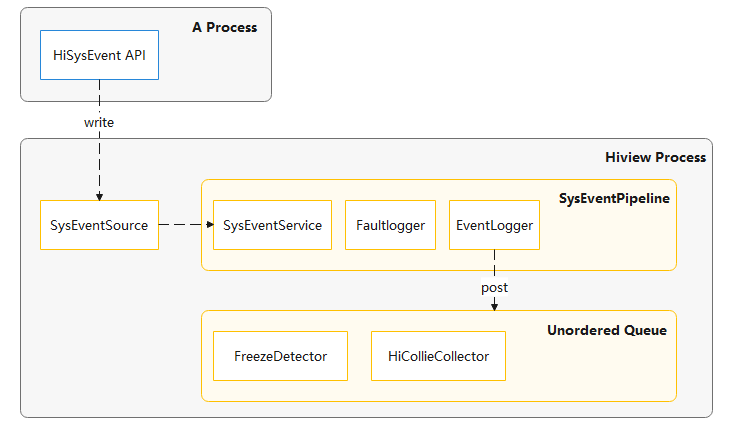

图1 Hiview模块数据交互图

1. 业务进程通过调用HiSysEvent模块提供的打点接口，上报打点事件信息并将其写入节点文件。
2. Hiview进程中的SysEventSource事件源会从节点中异步读取出事件信息，并将事件分发到SysEventPipeline流水线上进行处理，其中：
   • SysEventService插件负责对事件进行校验及落盘；
   • Faultlogger插件负责处理故障相关事件；
   • EventLogger插件负责采集事件相关的日志信息。
3. 在流水线上完成事件处理后，还会把事件发送到平台订阅事件队列里，然后将事件派发到订阅插件进行处理，其中：
   • FreezeDetector插件负责处理冻屏相关事件；
   • HiCollieCollector插件负责卡死相关事件。

基本概念

在进行Hiview的开发前，开发者应了解以下基本概念：

• 插件

运行在Hiview进程中，随Hiview二进制一同交付的完成独立功能的维测、故障管理模块，具有编译时可独立拆解、运行时寄宿于平台、动态配置等特性。

• 流水线

事件处理插件的有序集合，进入流水线的事件会按序经过流水线上的每个插件处理。

• 事件源

一种能够生产事件的特殊插件，相较普通插件，需要能够绑定流水线、生产事件并将事件分发给流水线。

• 流水线组

配置在相同事件源的多个流水线被称作一个流水线组。

运作机制

Hiview支持基于插件管理平台的插件开发，提供了插件开发的相关能力，开发者可以通过在Hiview平台上新增自己的插件，来对HiSysEvent事件进行特定业务处理。在进行插件开发前，开发者应该了解插件的相关运作原理。

插件注册

插件的注册方式有三种：

插件驱动

插件的事件驱动有两种方式——流水线驱动和订阅驱动，区别如下：

• 流水线驱动的插件需要配置在流水线上，当事件从事件源分发到流水线后，会按序流转到流水线上配置的每个插件进行处理。
• 订阅驱动的插件无需配置在流水线上，但是需要在插件启动时注册一个监听者到Hiview平台，并且插件本身需要实现事件监听处理函数。

插件包加载

根据业务的需求，插件可以不用全部编译在Hiview二进制中。

Hiview支持将多个插件编译成为一个独立的插件包，以独立so的形式预置到系统中，并且一个so需要对应于一个plugin_config文件，例如libxxx.z.so，对应于xxx_plugin_config配置文件。Hiview进程在启动时，会扫描系统中的插件包so以及对应的配置文件，并对插件包中实现的插件进行加载。

对插件包做如下补充说明：

1. 插件包作为一个独立的个体在插件管理平台中运行，内部插件、流水线或者事件源都与在Hiview二进制中的插件没有功能上的差异。

2. 插件包中的插件可以插入到Hiview二进制中的流水线中。

3. 无论在何处的订阅者，根据其订阅的规则都可以收到全平台发送出来的相应事件。

插件开发指导

场景介绍

当开发者需要对事件源分发过来的HiSysEvent事件进行特定业务处理的时候，需要在Hiview平台上新增一个插件，并借助该插件进行相应业务处理，下文将具体介绍如何进行Hiview插件开发。

接口说明

插件开发的相关接口如下，具体的API详见接口文档。

表1 Plugin类API接口功能介绍

表2 Event类API接口功能介绍

开发步骤

1. 首先，需要定义一个继承自Plugin基类的业务插件类：

   #include "event.h"
   #include "plugin.h"

   class PluginExample : public Plugin {
   public:
       bool OnEvent(std::shared_ptr<Event>& event) override;
       void OnLoad() override;
       void OnUnload() override;
   };

1. 然后，在插件类实现代码中，需要先对插件进行注册，再根据业务需要覆写实现相应的函数。

   #include "plugin_factory.h"

   // 静态注册插件
   REGISTER(PluginExample);

   void PluginExample::OnLoad()
   {
       ... // 在插件加载时，可以进行插件的资源初始化工作
       printf("PluginExample OnLoad \n");
   }

   void PluginExample::OnUnload()
   {
       ... // 在插件卸载时，可以进行插件的资源释放工作
       printf("PluginExample OnUnload \n");
   }

   bool PluginExample::OnEvent(std::shared_ptr<Event>& event)
   {
       ... // 在事件处理函数中，可以进行对事件进行特定业务处理
       printf("PluginExample OnEvent \n");

       // 例如，插件只关注某个领域的事件，并需要将这个领域的事件信息进行日志打印处理
       if (event->domain_ == "TEST_DOMAIN") {
           printf("The event data received is %s \n", event->jsonExtraInfo_);
           return true;
       }

       return false;
   }

1. 最后，需要将插件配置在plugin_build.json文件中，随Hiview二进制一同编译：

   {
       "plugins": {
           "PluginExample": {
               "path": "plugins/PluginExample",
               "name": "PluginExample"
           }
       },
       "rules": [
           {
               "info": {
                   "loadorder": {
                       "PluginExample": {
                           "loadtime": 0
                       }
                   },
                   "pipelines": {
                       "SysEventPipeline": [
                          PluginExample
                       ]
                   }
               }
           }
       ]
   }

参考

如果您想了解更多关于Hiview特性的源码及使用信息，请参考Hiview代码仓。
