关机充电动画开发指导

概述

简介

OpenHarmony默认提供了关机充电动画的特性，展示关机状态下的充电电量、充电动画等信息。由于定制厂商希望定制符合自身规则和特点的显示样式，希望根据产品的设计规格来定制此特性。为此OpenHarmony提供了关机充电动画的定制方式，产品定制开发者可根据产品的设计规格来定制此特性。

约束与限制

配置策略： 产品定制的配置路径，需要根据配置策略决定。本开发指导中的定制路径以/vendor进行举例，请开发者根据具体的产品配置策略，修改定制路径。

开发指导

搭建环境

设备要求：

标准系统开发板，如DAYU200/Hi3516DV300开源套件。

环境要求：

Linux调测环境，相关要求和配置可参考《快速入门》。

开发步骤

本文以DAYU200为例介绍关机充电动画的定制方法。

  1. 在产品目录（/vendor/hihope/rk3568）下创建animation文件夹。

  2. 参考默认关机充电动画配置文件夹创建目标文件夹，并安装到//vendor/hihope/rk3568/animation目录下，文件格式如下：

    profile
├── BUILD.gn
├── animation.json

  3. 参考关机充电动画图片资源创建resources文件夹放置构成动画的图片文件，并安装到//vendor/hihope/rk3568/animation目录下，文件格式如下：

    animation
├── resources
├── profile

  4. 参考关机充电动画图片资源中的BUILD.gn编写BUILD.gn文件，放入//vendor/hihope/rk3568/animation/resource目录下，例如： “`shell import(”//build/ohos.gni”)

    ohos_prebuilt_etc(“resources_config0”) { source = “loop00000.png” #图片资源 relative_install_dir = “poweroff_charger_animation/resources” install_images = [ chipset_base_dir ] #安装到vendor目录下的必要配置 part_name = “product_rk3568” }

  5. 参考默认关机充电动画的配置文件夹中的animation.json编写定制的animation.json。包含定制后的关机充电动画配置如下：

    {
    "id": "Charger",
    "screenWidth": 720,
    "screenHeight": 1280,
    "dir": "/vendor/etc/charger/resources",
    "bgColor": "#000000ff",
    "subpages": [
        {
            "id": "Animation",
            "coms": [
                "Charging_Animation_Image",
                "Charging_Percent_Label"
            ],
            "bgColor": "#000000ff"
        },
        {
            "id": "Lackpower_Charging_Prompt",
            "coms": [
                "LackPower_Charging_Label"
            ],
            "bgColor": "#000000ff"
        },
        {
            "id": "Lackpower_Not_Charging_Prompt",
            "coms": [
                "LackPower_Not_Charging_Label"
            ],
            "bgColor": "#000000ff"
        }
    ],
    "default": {
        "Common": {
            "visible": false
        },
        "UILabel": {
            "bgColor": "#00000000",
            "fontColor": "#ffffffe6",
            "align": "center"
        },
        "UIImageView": {
            "imgCnt": 1,
            "updInterval": 0,
            "filePrefix": ""
        }
    },
    "coms": [
        {
            "type": "UIImageView",
            "id": "Charging_Animation_Image",
            "x": 180,
            "y": 410,
            "w": 400,
            "h": 400,
            "resPath": "/vendor/etc/charger/resources/",
            "imgCnt": 62,
            "updInterval": 60,
            "filePrefix": "loop"
        },
        {
            "type": "UILabel",
            "id": "Charging_Percent_Label",
            "text": "",
            "x": 365,
            "y": 580,
            "w": 65,
            "h": 43,
            "fontSize": 32
        },
        {
            "type": "UILabel",
            "id": "LackPower_Charging_Label",
            "text": "电池电量低",
            "x": 229,
            "y": 1037,
            "w": 250,
            "h": 45,
            "fontSize": 42,
            "fontColor": "#ff0000ff"
        },
        {
            "type": "UILabel",
            "id": "LackPower_Not_Charging_Label",
            "text": "电池电量低，请连接电源",
            "x": 110,
            "y": 1037,
            "w": 500,
            "h": 45,
            "fontSize": 42,
            "fontColor": "#ff0000ff"
        }
    ]
}

    表1 关机充电动画配置说明 |节点名称|作用| |——–|——–| |id|充电界面的唯一标识符| |screenWidth|充电界面的屏幕宽度（像素点）| |screenHeight|充电界面的屏幕高度（像素点）| |dir|资源路径| |bgColor|充电界面的背景颜色| |subpages|充电界面的子页面| |coms|充电界面的所有组件| |visible|元素是否可见| |text|组件的文本内容| |x|组件的X轴坐标| |y|组件的Y轴坐标| |w|组件的宽度（像素点）| |h|组件的高度（像素点）| |fontSize|组件的字体大小| |fontColor|文本的字体颜色| |align|文本对齐方式| |imgCnt|图片数量| |updInterval|图片更新的时间间隔（毫秒）| |filePrefix|图片文件名的前缀| |type|组件的类型| |resPath|组件的资源文件路径|

  6. 参考默认关机充电动画的配置文件夹中的BUILD.gn编写BUILD.gn文件，将animation.json打包到/vendor/etc/charger目录下，配置如下：

    import("//build/ohos.gni")


ohos_prebuilt_etc("animation_config") {
    source = "animation.json"             #引用build/ohos.gni
    relative_install_dir = "animation/resources"
    install_images = [ chipset_base_dir ] #安装到vendor目录下的必要配置
    part_name = "product_rk3568"          #part_name为product_rk3568，以实现后续编译
}

  7. 将编译目标添加到/vendor/hihope/rk3568目录下ohos.build的”module_list”中，例如：

    {
"parts": {
    "product_rk3568": {
    "module_list": [
        "//vendor/hihope/rk3568/default_app_config:default_app_config",
        "//vendor/hihope/rk3568/image_conf:custom_image_conf",
        "//vendor/hihope/rk3568/preinstall-config:preinstall-config",
        "//vendor/hihope/rk3568/resourceschedule:resourceschedule",
        "//vendor/hihope/rk3568/etc:product_etc_conf",
        "//vendor/hihope/rk3568/battery/profile:battery_config",
        "//vendor/hihope/rk3568/animation/profile:animation_config", #添加animation_config的编译
        "//vendor/hihope/rk3568/animation/resource/resources_config" #添加图片资源的编译
    ]
    }
},
"subsystem": "product_hihope"
}

    “//vendor/hihope/rk3568/animation/”为文件夹路径，“profile”为创建的文件夹名字，“animation_config”为编译目标。

  8. 参考《快速入门》编译定制版本，编译命令如下：

    ./build.sh --product-name rk3568 --ccache

  9. 将定制版本烧录到DAYU200开发板中。

调测验证

  1. 修改代码配置：

    修改代码路径：base/startup/init/services/init/init_config.c

    修改函数：ReadConfig

    修改后：
void ReadConfig(void)
{
    // parse cfg
    char buffer[32] = {0}; // 32 reason max leb
    uint32_t len = sizeof(buffer);
    SystemReadParam("ohos.boot.reboot_reason", buffer, &len);
    INIT_LOGV("ohos.boot.reboot_reason %s", buffer);
    ParseInitCfg(INIT_CONFIGURATION_FILE, NULL);                   //新增代码
    ReadFileInDir(OTHER_CHARGE_PATH, ".cfg", ParseInitCfg, NULL);  //新增代码
    if (strcmp(buffer, "poweroff_charge") == 0) {
        ParseInitCfg(INIT_CONFIGURATION_FILE, NULL);
        ReadFileInDir(OTHER_CHARGE_PATH, ".cfg", ParseInitCfg, NULL);
    } else if (InUpdaterMode() == 0) {
        ParseInitCfg(INIT_CONFIGURATION_FILE, NULL);
        ParseInitCfgByPriority();
    } else {
        ReadFileInDir("/etc", ".cfg", ParseInitCfg, NULL);
    }
}

  2. 使用hdc执行如下命令，使开发板进入关机充电状态。

    hdc shell
reboot charger

    animation_initial_power

  3. 进入电池电量的节点路径（以当前DAYU开发版路径为例）。

    cd /data/service/el0/battery/battery

  4. 修改电量数值，并观察充电动画数值变化。

    cat capacity

    修改当前电量为3

    echo 3 > capacity

    animation_charing_power

  5. 在极低电量时（此处默认1%）修改充电状态，不同的充电状态对应显示动画或关机。

    1. 进入电池电量的节点路径。 cd /data/service/el0/battery/battery cat capacity
    2. 修改当前电量为1。 echo 1 > capacity

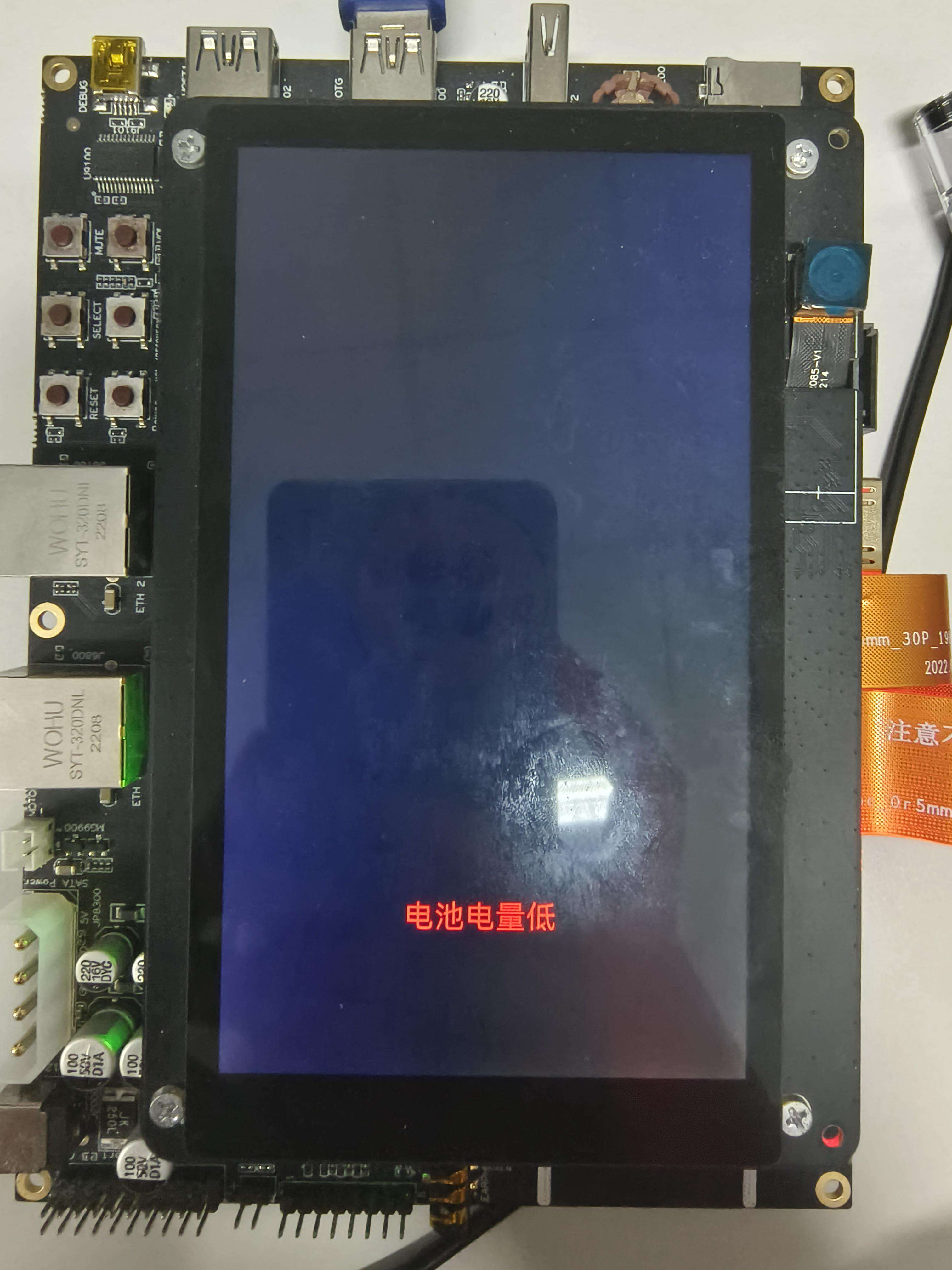

    3. 查看当前状态。 cat status 当前状态为Charging

    animation_low_power

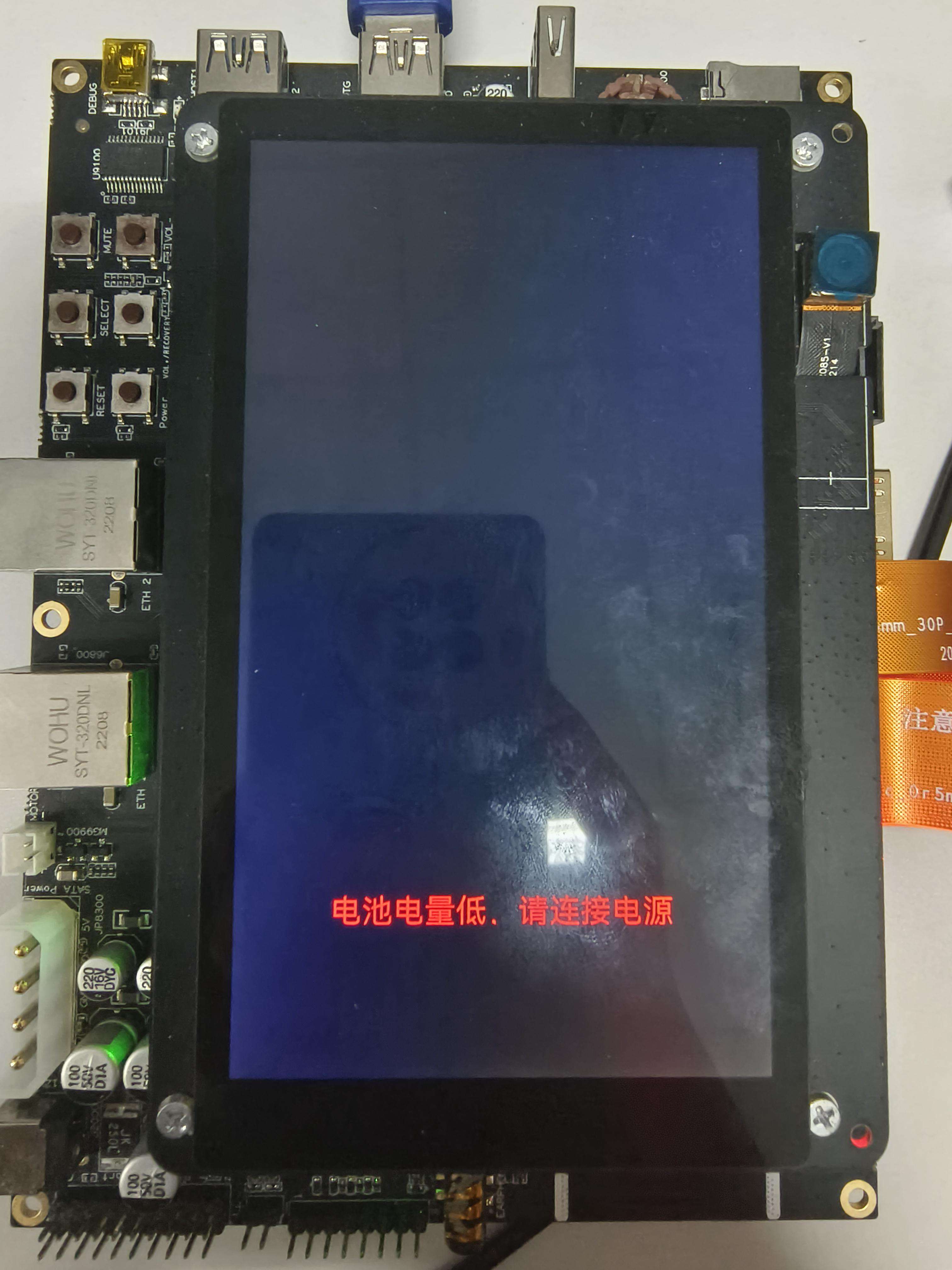

    1. 改变当前状态，为未连接电源状态。

      echo Not charging > status

      animation_low_power2

    2. 切为Discharging状态，直接进入关机状态。

      echo Discharging > status

  6. 以下对关机动画的图片进行可定制化的测试修改，步骤与上方相同，只是图片作出替换。

    1. 初始状态。

    animation_charging_power2

    1. 3%电量状态。

    animation_initial_power2

    1. 1%电量，充电状态。

    animation_low_power

    1. 1%电量，未充电状态。

    animation_low_power2

    1. 1%电量，Discharing状态。

    设备进入关机状态

参考

开发过程中可参考的配置文件路径：默认关机充电动画配置源码路径

默认配置：

    {
        "id": "Charger",
        "screenWidth": 720,
        "screenHeight": 1280,
        "dir": "/vendor/etc/charger/resources",
        "bgColor": "#000000ff",
        "subpages": [
            {
                "id": "Animation",
                "coms": [
                    "Charging_Animation_Image",
                    "Charging_Percent_Label"
                ],
                "bgColor": "#000000ff"
            },
            {
                "id": "Lackpower_Charging_Prompt",
                "coms": [
                    "LackPower_Charging_Label"
                ],
                "bgColor": "#000000ff"
            },
            {
                "id": "Lackpower_Not_Charging_Prompt",
                "coms": [
                    "LackPower_Not_Charging_Label"
                ],
                "bgColor": "#000000ff"
            }
        ],
        "default": {
            "Common": {
                "visible": false
            },
            "UILabel": {
                "bgColor": "#00000000",
                "fontColor": "#ffffffe6",
                "align": "center"
            },
            "UIImageView": {
                "imgCnt": 1,
                "updInterval": 0,
                "filePrefix": ""
            }
        },
        "coms": [
            {
                "type": "UIImageView",
                "id": "Charging_Animation_Image",
                "x": 180,
                "y": 410,
                "w": 400,
                "h": 400,
                "resPath": "/vendor/etc/charger/resources/",
                "imgCnt": 62,
                "updInterval": 60,
                "filePrefix": "loop"
            },
            {
                "type": "UILabel",
                "id": "Charging_Percent_Label",
                "text": "",
                "x": 365,
                "y": 580,
                "w": 65,
                "h": 43,
                "fontSize": 32
            },
            {
                "type": "UILabel",
                "id": "LackPower_Charging_Label",
                "text": "电池电量低",
                "x": 229,
                "y": 1037,
                "w": 250,
                "h": 45,
                "fontSize": 42,
                "fontColor": "#ff0000ff"
            },
            {
                "type": "UILabel",
                "id": "LackPower_Not_Charging_Label",
                "text": "电池电量低，请连接电源",
                "x": 110,
                "y": 1037,
                "w": 500,
                "h": 45,
                "fontSize": 42,
                "fontColor": "#ff0000ff"
            }
        ]
    }

打包路径：/system/etc/charger/resource
