harmony 鸿蒙Hi3861开发板介绍

Hi3861开发板介绍

Hi3861开发板是一片大约2cm*5cm大小的开发板，是一款高度集成的2.4GHz WLAN SoC芯片，集成IEEE 802.11b/g/n基带和RF（Radio Frequency）电路。支持，并配套提供开放、易用的开发和调试运行环境。

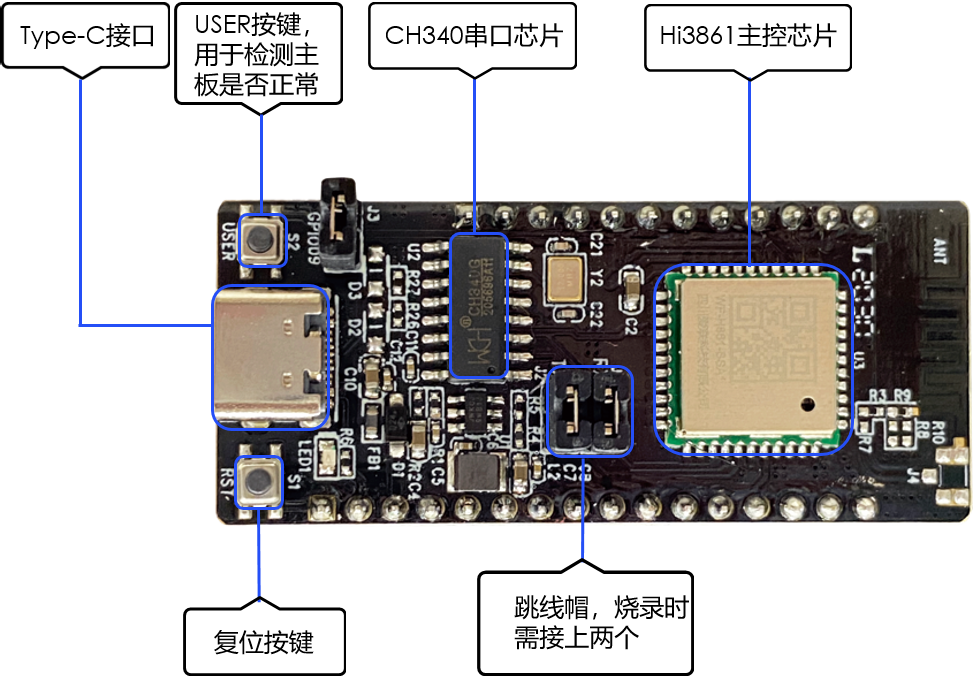

图1 Hi3861开发板外观图

hi3861-front

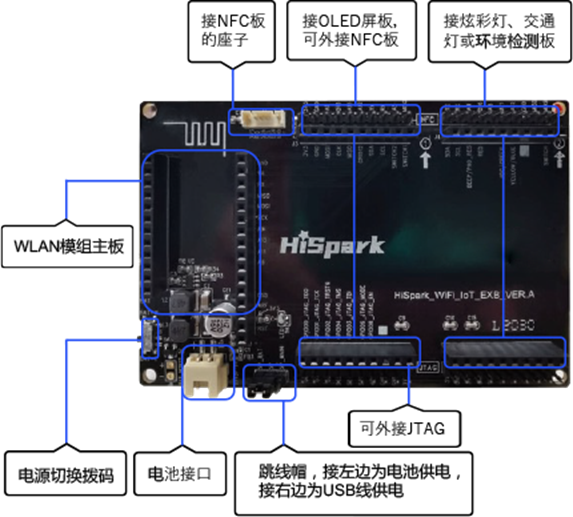

另外，Hi3861开发板还可以通过与Hi3861底板连接，扩充自身的外设能力，底板如下图所示。

图2 Hi3861底板外观图

hi3861-rear

RF电路包括功率放大器PA（Power Amplifier）、低噪声放大器LNA（Low Noise Amplifier）、RF Balun、天线开关以及电源管理等模块；支持20MHz标准带宽和5MHz/10MHz窄带宽，提供最大72.2Mbit/s物理层速率。
Hi3861 WLAN基带支持正交频分复用（OFDM）技术，并向下兼容直接序列扩频（DSSS）和补码键控（CCK）技术，支持IEEE 802.11 b/g/n协议的各种数据速率。
Hi3861芯片集成高性能32bit微处理器、硬件安全引擎以及丰富的外设接口，外设接口包括SPI（Synchronous Peripheral Interface）、UART（Universal Asynchronous Receiver & Transmitter）、I2C（The Inter Integrated Circuit）、PWM（Pulse Width Modulation）、GPIO（General Purpose Input/Output）和多路ADC（Analog to Digital Converter），同时支持高速SDIO2.0（Secure Digital Input/Output）接口，最高时钟可达50MHz；芯片内置SRAM（Static Random Access Memory）和Flash，可独立运行，并支持在Flash上运行程序。
Hi3861芯片适用于智能家电等物联网智能终端领域。

图3 Hi3861功能框图

hi3861-function

Hi3861开发板资源十分有限，整板共2MB FLASH，352KB RAM。在编写业务代码时，需注意资源使用效率。

表1 Hi3861开发板规格清单

规格类型	规格清单
通用规格	- 1×1 2.4GHz频段（ch1～ch14） - PHY支持IEEE 802.11b/g/n - MAC支持IEEE802.11 d/e/h/i/k/v/w - 内置PA和LNA，集成TX/RX Switch、Balun等 - 支持STA和AP形态，作为AP时最大支持6 个STA接入 - 支持WFA WPA/WPA2 personal、WPS2.0 - 支持与BT/BLE芯片共存的2/3/4 线PTA方案 - 电源电压输入范围：2.3V～3.6V - IO电源电压支持1.8V和3.3V - 支持RF自校准方案 - 低功耗：   - Ultra Deep Sleep模式：5μA \@3.3V   - DTIM1：1.5mA \@3.3V   - DTIM3：0.8mA \@3.3V
PHY特性	- 支持IEEE802.11b/g/n单天线所有的数据速率 - 支持最大速率：72.2Mbps\@HT20 MCS7 - 支持标准20MHz带宽和5M/10M窄带宽 - 支持STBC - 支持Short-GI
MAC特性	- 支持A-MPDU，A-MSDU - 支持Blk-ACK - 支持QoS，满足不同业务服务质量需求
CPU子系统	- 高性能 32bit微处理器，最大工作频率160MHz - 内嵌SRAM 352KB、ROM 288KB - 内嵌 2MB Flash
外围接口	- 1个SDIO接口、2个SPI接口、2个I2C接口、3个UART接口、15个GPIO接口、7路ADC输入、6路PWM、1个I2S接口（注：上述接口通过复用实现） - 外部主晶体频率40M或24M
其他信息	- 封装：QFN-32，5mm×5mm - 工作温度：-40℃ ～ +85℃

基于Hi3861平台提供了多种开放能力，提供的关键组件如下表所示。

表2 关键组件列表

组件名	能力介绍
WLAN服务	提供WLAN服务能力。包括：station和hotspot模式的连接、断开、状态查询等。
模组外设控制	提供操作外设的能力。包括：I2C、I2S、ADC、UART、SPI、SDIO、GPIO、PWM、FLASH等。
分布式软总线	在分布式网络中，提供设备被发现、数据传输的能力。
设备安全绑定	提供在设备互联场景中，数据在设备之间的安全流转的能力。
基础加解密	提供密钥管理、加解密等能力。
系统服务管理	系统服务管理基于面向服务的架构，提供了统一化的系统服务开发框架。
启动引导	提供系统服务的启动入口标识。在系统服务管理启动时，调用boostrap标识的入口函数，并启动系统服务。
系统属性	提供获取与设置系统属性的能力。
基础库	提供公共基础库能力。包括：文件操作、KV存储管理等。
DFX	提供DFX能力。包括：流水日志、时间打点等。
XTS	提供生态认证测试套件的集合能力。
