RenderNode

提供自绘制渲染节点RenderNode，支持开发者通过C API进行开发，完成自定义绘制需求。

说明：

本模块首批接口从API version 11开始支持。后续版本的新增接口，采用上角标单独标记接口的起始版本。

当前不支持在预览器中使用RenderNode。

不建议对BuilderNode中的RenderNode进行修改操作。

导入模块

import { RenderNode } from '@kit.ArkUI';

RenderNode

constructor

constructor()

RenderNode的构造函数。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

示例：

import {  RenderNode, FrameNode, NodeController } from '@kit.ArkUI';

const renderNode = new RenderNode();
renderNode.frame = { x: 0, y: 0, width: 100, height: 100 };
renderNode.backgroundColor = 0xffff0000;

class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode|null {
    this.rootNode = new FrameNode(uiContext);

    const rootRenderNode = this.rootNode.getRenderNode();
    if (rootRenderNode !== null) {
      rootRenderNode.appendChild(renderNode);
    }

    return this.rootNode;
  }
}

@Entry
@Component
struct Index {
  private myNodeController: MyNodeController = new MyNodeController();

  build() {
    Row() {
      NodeContainer(this.myNodeController)
    }
  }
}

appendChild

appendChild(node: RenderNode): void

在RenderNode最后一个子节点后添加新的子节点。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
node RenderNode 是 需要添加的RenderNode。

示例：

import {  RenderNode, FrameNode, NodeController } from '@kit.ArkUI';

const renderNode = new RenderNode();
renderNode.frame = { x: 0, y: 0, width: 100, height: 100 };
renderNode.backgroundColor = 0xffff0000;
const child = new RenderNode();
child.frame = { x: 10, y: 10, width: 50, height: 50 };
child.backgroundColor = 0xff00ff00;
renderNode.appendChild(child);

class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode|null {
    this.rootNode = new FrameNode(uiContext);

    const rootRenderNode = this.rootNode.getRenderNode();
    if (rootRenderNode !== null) {
      rootRenderNode.appendChild(renderNode);
    }

    return this.rootNode;
  }
}

@Entry
@Component
struct Index {
  private myNodeController: MyNodeController = new MyNodeController();

  build() {
    Row() {
      NodeContainer(this.myNodeController)
    }
  }
}

insertChildAfter

insertChildAfter(child: RenderNode, sibling: RenderNode|null): void

在RenderNode指定子节点之后添加新的子节点。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
child RenderNode 是 需要添加的子节点。
sibling RenderNode | null 是 新节点将插入到该节点之后。若该参数设置为空，则新节点将插入到首个子节点之前。

示例：

import {  RenderNode, FrameNode, NodeController } from '@kit.ArkUI';

const renderNode = new RenderNode();
renderNode.frame = { x: 0, y: 0, width: 200, height: 350 };
renderNode.backgroundColor = 0xffff0000;
for (let i = 0; i < 5; i++) {
  const node = new RenderNode();
  node.frame = { x: 10, y: 10 + 60 * i, width: 50, height: 50 };
  node.backgroundColor = 0xff00ff00;
  renderNode.appendChild(node);
}

const child = new RenderNode();
child.frame = { x: 70, y: 70, width: 50, height: 50 };
child.backgroundColor = 0xffffff00;
const sibling = renderNode.getChild(1);
renderNode.insertChildAfter(child, sibling);

class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode|null {
    this.rootNode = new FrameNode(uiContext);

    const rootRenderNode = this.rootNode.getRenderNode();
    if (rootRenderNode !== null) {
      rootRenderNode.appendChild(renderNode);
    }

    return this.rootNode;
  }
}

@Entry
@Component
struct Index {
  private myNodeController: MyNodeController = new MyNodeController();

  build() {
    Row() {
      NodeContainer(this.myNodeController)
    }
  }
}

removeChild

removeChild(node: RenderNode): void

从RenderNode中删除指定的子节点。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
node RenderNode 是 需要删除的子节点。

示例：

import {  RenderNode, FrameNode, NodeController } from '@kit.ArkUI';

const renderNode = new RenderNode();
renderNode.frame = { x: 0, y: 0, width: 200, height: 350 };
renderNode.backgroundColor = 0xffff0000;
for (let i = 0; i < 5; i++) {
  const node = new RenderNode();
  node.frame = { x: 10, y: 10 + 60 * i, width: 50, height: 50 };
  node.backgroundColor = 0xff00ff00;
  renderNode.appendChild(node);
}

const node = renderNode.getChild(1);
renderNode.removeChild(node);

class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode|null {
    this.rootNode = new FrameNode(uiContext);

    const rootRenderNode = this.rootNode.getRenderNode();
    if (rootRenderNode !== null) {
      rootRenderNode.appendChild(renderNode);
    }

    return this.rootNode;
  }
}

@Entry
@Component
struct Index {
  private myNodeController: MyNodeController = new MyNodeController();

  build() {
    Row() {
      NodeContainer(this.myNodeController)
    }
  }
}

clearChildren

clearChildren(): void

清除当前RenderNode的所有子节点。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

示例：

import { RenderNode, FrameNode, NodeController } from '@kit.ArkUI';

const renderNode = new RenderNode();
renderNode.size = { width: 200, height: 300 };
for (let i = 0; i < 10; i++) {
  let childNode = new RenderNode();
  childNode.size = { width: i * 10, height: i * 10 };
  childNode.position = { x: i * 10, y: i * 10 };
  childNode.backgroundColor = 0xFF0000FF - 0X11 * i;
  renderNode.appendChild(childNode);
}

class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode|null {
    this.rootNode = new FrameNode(uiContext);

    const rootRenderNode = this.rootNode.getRenderNode();
    if (rootRenderNode !== null) {
      rootRenderNode.appendChild(renderNode);
    }

    return this.rootNode;
  }
}

@Entry
@Component
struct Index {
  private myNodeController: MyNodeController = new MyNodeController();

  build() {
    Column() {
      NodeContainer(this.myNodeController)
        .borderWidth(1)
        .width(200)
        .height(300)
      Button("clearChildren")
        .onClick(() => {
          renderNode.clearChildren();
        })
    }.width("100%")
  }
}

getChild

getChild(index: number): RenderNode|null

获取当前节点指定位置的子节点。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
index number 是 需要查询的子节点的序列号。

返回值：

类型 说明
RenderNode |null 子节点。若该RenderNode不包含所查询的子节点，则返回空对象null。

示例：

import { RenderNode, FrameNode, NodeController } from '@kit.ArkUI';

const renderNode = new RenderNode();
renderNode.size = { width: 200, height: 300 };
for (let i = 0; i < 10; i++) {
  let childNode = new RenderNode();
  childNode.size = { width: i * 10, height: i * 10 };
  childNode.position = { x: i * 10, y: i * 10 };
  childNode.backgroundColor = 0xFF0000FF - 0X11 * i;
  renderNode.appendChild(childNode);
}

class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode|null {
    this.rootNode = new FrameNode(uiContext);

    const rootRenderNode = this.rootNode.getRenderNode();
    if (rootRenderNode !== null) {
      rootRenderNode.appendChild(renderNode);
    }

    return this.rootNode;
  }
}

@Entry
@Component
struct Index {
  private myNodeController: MyNodeController = new MyNodeController();

  build() {
    Column() {
      NodeContainer(this.myNodeController)
        .borderWidth(1)
        .width(200)
        .height(300)
      Button("getChild")
        .onClick(() => {
          for (let i = 0; i < 11; i++) {
            let childNode: RenderNode|null = renderNode.getChild(i);
            if (childNode == null) {
              console.log(`the ${i} of renderNode's childNode is null`);
            } else {
              console.log(`the ${i} of renderNode's childNode has a size of {${childNode.size.width},${childNode.size.height}}`);
            }
          }

        })
    }.width("100%")
  }
}

getFirstChild

getFirstChild(): RenderNode|null

获取当前RenderNode的第一个子节点。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型 说明
RenderNode |null 首个子节点。若该RenderNode不包含子节点，则返回空对象null。

示例：

import {  RenderNode, FrameNode, NodeController } from '@kit.ArkUI';

const renderNode = new RenderNode();
renderNode.frame = { x: 0, y: 0, width: 200, height: 350 };
renderNode.backgroundColor = 0xffff0000;
for (let i = 0; i < 5; i++) {
  const node = new RenderNode();
  node.frame = { x: 10, y: 10 + 60 * i, width: 50, height: 50 };
  node.backgroundColor = 0xff00ff00;
  renderNode.appendChild(node);
}

class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode|null {
    this.rootNode = new FrameNode(uiContext);

    const rootRenderNode = this.rootNode.getRenderNode();
    if (rootRenderNode !== null) {
      rootRenderNode.appendChild(renderNode);
    }

    return this.rootNode;
  }
}

@Entry
@Component
struct Index {
  private myNodeController: MyNodeController = new MyNodeController();

  build() {
    Row() {
      NodeContainer(this.myNodeController)
        .width(200)
        .height(350)
      Button('getFirstChild')
        .onClick(() => {
          const firstChild = renderNode.getFirstChild();
          if (firstChild === null) {
            console.log('the fist child is null');
          } else {
            console.log(`the position of fist child is x: ${firstChild.position.x}, y: ${firstChild.position.y}`);
          }
        })
    }
  }
}

getNextSibling

getNextSibling(): RenderNode|null

获取当前RenderNode的下一个同级节点。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型 说明
RenderNode |null 当前RenderNode的下一个同级节点。若该RenderNode不包含下一个同级节点，则返回空对象null。

示例：

import {  RenderNode, FrameNode, NodeController } from '@kit.ArkUI';

const renderNode = new RenderNode();
renderNode.frame = { x: 0, y: 0, width: 200, height: 350 };
renderNode.backgroundColor = 0xffff0000;
for (let i = 0; i < 5; i++) {
  const node = new RenderNode();
  node.frame = { x: 10, y: 10 + 60 * i, width: 50, height: 50 };
  node.backgroundColor = 0xff00ff00;
  renderNode.appendChild(node);
}

class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode|null {
    this.rootNode = new FrameNode(uiContext);

    const rootRenderNode = this.rootNode.getRenderNode();
    if (rootRenderNode !== null) {
      rootRenderNode.appendChild(renderNode);
    }

    return this.rootNode;
  }
}

@Entry
@Component
struct Index {
  private myNodeController: MyNodeController = new MyNodeController();

  build() {
    Row() {
      NodeContainer(this.myNodeController)
        .width(200)
        .height(350)
      Button('getNextSibling')
        .onClick(() => {
          const child = renderNode.getChild(1);
          const nextSibling = child!.getNextSibling()
          if (child === null||nextSibling === null) {
            console.log('the child or nextChild is null');
          } else {
            console.log(`the position of child is x: ${child.position.x}, y: ${child.position.y}, ` +
              `the position of nextSibling is x: ${nextSibling.position.x}, y: ${nextSibling.position.y}`);
          }
        })
    }
  }
}

getPreviousSibling

getPreviousSibling(): RenderNode|null

获取当前RenderNode的上一个同级节点。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型 说明
RenderNode |null 当前RenderNode的上一个同级节点。若该RenderNode不包含上一个同级节点，则返回空对象null。

示例：

import {  RenderNode, FrameNode, NodeController } from '@kit.ArkUI';

const renderNode = new RenderNode();
renderNode.frame = { x: 0, y: 0, width: 200, height: 350 };
renderNode.backgroundColor = 0xffff0000;
for (let i = 0; i < 5; i++) {
  const node = new RenderNode();
  node.frame = { x: 10, y: 10 + 60 * i, width: 50, height: 50 };
  node.backgroundColor = 0xff00ff00;
  renderNode.appendChild(node);
}

class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode|null {
    this.rootNode = new FrameNode(uiContext);

    const rootRenderNode = this.rootNode.getRenderNode();
    if (rootRenderNode !== null) {
      rootRenderNode.appendChild(renderNode);
    }

    return this.rootNode;
  }
}

@Entry
@Component
struct Index {
  private myNodeController: MyNodeController = new MyNodeController();

  build() {
    Row() {
      NodeContainer(this.myNodeController)
        .width(200)
        .height(350)
      Button('getPreviousSibling')
        .onClick(() => {
          const child = renderNode.getChild(1);
          const previousSibling = child!.getPreviousSibling()
          if (child === null||previousSibling === null) {
            console.log('the child or previousChild is null');
          } else {
            console.log(`the position of child is x: ${child.position.x}, y: ${child.position.y}, ` +
              `the position of previousSibling is x: ${previousSibling.position.x}, y: ${previousSibling.position.y}`);
          }
        })
    }
  }
}

backgroundColor

set backgroundColor(color: number)

设置当前RenderNode的背景颜色。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
color number 是 背景颜色值，ARGB格式，示例：0xE5E5E5。

get backgroundColor(): number

获取当前RenderNode的背景颜色。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型 说明
number 当前RenderNode的背景颜色，默认值为0X00000000。

示例：

import {  RenderNode, FrameNode, NodeController } from '@kit.ArkUI';

const renderNode = new RenderNode();
renderNode.frame = { x: 0, y: 0, width: 100, height: 100 };
renderNode.backgroundColor = 0XFF00FF00;
const backgroundColor = renderNode.backgroundColor;

class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode|null {
    this.rootNode = new FrameNode(uiContext);

    const rootRenderNode = this.rootNode.getRenderNode();
    if (rootRenderNode !== null) {
      rootRenderNode.appendChild(renderNode);
    }

    return this.rootNode;
  }
}

@Entry
@Component
struct Index {
  private myNodeController: MyNodeController = new MyNodeController();
  build() {
    Row() {
      NodeContainer(this.myNodeController)
    }
  }
}

clipToFrame

set clipToFrame(useClip: boolean)

设置是否对当前RenderNode剪裁。若设置为true，则超出该RenderNode大小的部分将会被截断。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
useClip boolean 是 设置是否进行剪裁。
true表示对当前RenderNode剪裁，false表示不对当前RenderNode剪裁。

get clipToFrame(): boolean

获取当前RenderNode是否需要进行剪裁。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型 说明
boolean 获取当前RenderNode是否需要进行剪裁，默认值为true。
true表示对当前RenderNode剪裁，false表示不对当前RenderNode剪裁。

示例：

import {  RenderNode, FrameNode, NodeController } from '@kit.ArkUI';

const renderNode = new RenderNode();
renderNode.frame = { x: 0, y: 0, width: 100, height: 100 };
renderNode.backgroundColor = 0xffff0000;
renderNode.clipToFrame = true;
const clipToFrame = renderNode.clipToFrame;

const childNode = new RenderNode();
childNode.frame = { x: 10, y: 10, width: 150, height: 50 };
childNode.backgroundColor = 0xffffff00;
renderNode.appendChild(childNode);

class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode|null {
    this.rootNode = new FrameNode(uiContext);

    const rootRenderNode = this.rootNode.getRenderNode();
    if (rootRenderNode !== null) {
      rootRenderNode.appendChild(renderNode);
    }

    return this.rootNode;
  }
}

@Entry
@Component
struct Index {
  private myNodeController: MyNodeController = new MyNodeController();

  build() {
    Row() {
      NodeContainer(this.myNodeController)
    }
  }
}

opacity

set opacity(value: number)

设置当前RenderNode的不透明度。若输入的数值小于0，会被视为0。若输入的数值大于1，会被视为1。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
value number 是 将要设置的不透明度，数据范围为[0, 1]，值越大透明度越低。

get opacity(): number

获取当前RenderNode的不透明度。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型 说明
number 获取当前RenderNode的不透明度，默认值为1，不透明。

示例：

import {  RenderNode, FrameNode, NodeController } from '@kit.ArkUI';

const renderNode = new RenderNode();
renderNode.frame = { x: 0, y: 0, width: 100, height: 100 };
renderNode.backgroundColor = 0xffff0000;
renderNode.opacity = 0.5;
const opacity = renderNode.opacity;

class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode|null {
    this.rootNode = new FrameNode(uiContext);

    const rootRenderNode = this.rootNode.getRenderNode();
    if (rootRenderNode !== null) {
      rootRenderNode.appendChild(renderNode);
    }

    return this.rootNode;
  }
}

@Entry
@Component
struct Index {
  private myNodeController: MyNodeController = new MyNodeController();

  build() {
    Row() {
      NodeContainer(this.myNodeController)
    }
  }
}

size

set size(size: Size)

设置当前RenderNode的大小。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
size Size 是 将要设置的RenderNode的大小。

get size(): Size

获取当前RenderNode的大小。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

名称 说明
Size 获取当前RenderNode的大小，默认值宽度和高度为0。

示例：

import {  RenderNode, FrameNode, NodeController } from '@kit.ArkUI';

const renderNode = new RenderNode();
renderNode.backgroundColor = 0xffff0000;
renderNode.size = { width: 100, height: 100 };
const size = renderNode.size;

class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode|null {
    this.rootNode = new FrameNode(uiContext);

    const rootRenderNode = this.rootNode.getRenderNode();
    if (rootRenderNode !== null) {
      rootRenderNode.appendChild(renderNode);
    }

    return this.rootNode;
  }
}

@Entry
@Component
struct Index {
  private myNodeController: MyNodeController = new MyNodeController();

  build() {
    Row() {
      NodeContainer(this.myNodeController)
    }
  }
}

position

set position(position: Position)

设置当前RenderNode的位置。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
position Position 是 将要设置的RenderNode的位置。

get position(): Position

获取当前RenderNode的位置。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型 说明
Position 获取当前RenderNode的位置，默认位置为{ x: 0, y: 0 }。

示例：

import {  RenderNode, FrameNode, NodeController } from '@kit.ArkUI';

const renderNode = new RenderNode();
renderNode.backgroundColor = 0xffff0000;
renderNode.size = { width: 100, height: 100 };
renderNode.position = { x: 10, y: 10 };
const position = renderNode.position;

class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode|null {
    this.rootNode = new FrameNode(uiContext);

    const rootRenderNode = this.rootNode.getRenderNode();
    if (rootRenderNode !== null) {
      rootRenderNode.appendChild(renderNode);
    }

    return this.rootNode;
  }
}

@Entry
@Component
struct Index {
  private myNodeController: MyNodeController = new MyNodeController();

  build() {
    Row() {
      NodeContainer(this.myNodeController)
    }
  }
}

frame

set frame(frame: Frame)

设置当前RenderNode的大小和位置。当和position、size同时使用时，以后设置的为准。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
frame Frame 是 将要设置的RenderNode的大小和位置。

get frame(): Frame

获取当前RenderNode的大小和位置。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型 说明
Frame 获取当前RenderNode的大小和位置，默认值为{ x: 0, y: 0, width: 0, height: 0 }。

示例：

import {  RenderNode, FrameNode, NodeController } from '@kit.ArkUI';

const renderNode = new RenderNode();
renderNode.backgroundColor = 0xffff0000;
renderNode.frame = { x: 10, y: 10, width: 100, height: 100 };
const frame = renderNode.frame;

class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode|null {
    this.rootNode = new FrameNode(uiContext);

    const rootRenderNode = this.rootNode.getRenderNode();
    if (rootRenderNode !== null) {
      rootRenderNode.appendChild(renderNode);
    }

    return this.rootNode;
  }
}

@Entry
@Component
struct Index {
  private myNodeController: MyNodeController = new MyNodeController();

  build() {
    Row() {
      NodeContainer(this.myNodeController)
    }
  }
}

pivot

set pivot(pivot: Pivot)

设置当前RenderNode的轴心，影响RenderNode的缩放和旋转效果。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
pivot Pivot 是 将要设置的RenderNode的轴心。

get pivot(): Pivot

获取当前RenderNode的轴心。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型 说明
Pivot 获取当前RenderNode的轴心，默认值为{ x: 0.5, y: 0.5}。

示例：

import {  RenderNode, FrameNode, NodeController } from '@kit.ArkUI';

const renderNode = new RenderNode();
renderNode.backgroundColor = 0xffff0000;
renderNode.frame = { x: 10, y: 10, width: 100, height: 100 };
renderNode.pivot = { x: 0.5, y: 0.6 };
const pivot = renderNode.pivot;

renderNode.rotation = { x: 15, y: 0, z: 0 };

class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode|null {
    this.rootNode = new FrameNode(uiContext);

    const rootRenderNode = this.rootNode.getRenderNode();
    if (rootRenderNode !== null) {
      rootRenderNode.appendChild(renderNode);
    }

    return this.rootNode;
  }
}

@Entry
@Component
struct Index {
  private myNodeController: MyNodeController = new MyNodeController();

  build() {
    Row() {
      NodeContainer(this.myNodeController)
    }
  }
}

scale

set scale(scale: Scale)

设置当前RenderNode的比例。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
scale Scale 是 将要设置的RenderNode的缩放比例。

get scale(): Scale

获取当前RenderNode的比例。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型 说明
Scale 获取当前RenderNode的比例，默认值为{ x: 1, y: 1 }。

示例：

import {  RenderNode, FrameNode, NodeController } from '@kit.ArkUI';

const renderNode = new RenderNode();
renderNode.backgroundColor = 0xffff0000;
renderNode.frame = { x: 10, y: 10, width: 100, height: 100 };
renderNode.scale = { x: 0.5, y: 1 };
const scale = renderNode.scale;

class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode|null {
    this.rootNode = new FrameNode(uiContext);

    const rootRenderNode = this.rootNode.getRenderNode();
    if (rootRenderNode !== null) {
      rootRenderNode.appendChild(renderNode);
    }

    return this.rootNode;
  }
}

@Entry
@Component
struct Index {
  private myNodeController: MyNodeController = new MyNodeController();

  build() {
    Row() {
      NodeContainer(this.myNodeController)
    }
  }
}

translation

set translation(translation: Translation)

设置当前RenderNode的平移量。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
translation Translation 是 将要设置的RenderNode的平移量。

get translation(): Translation

获取当前RenderNode的平移量。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型 说明
Translation 获取当前RenderNode的平移量，默认值为{ x: 0, y: 0 }。

示例：

import {  RenderNode, FrameNode, NodeController } from '@kit.ArkUI';

const renderNode = new RenderNode();
renderNode.backgroundColor = 0xffff0000;
renderNode.frame = { x: 10, y: 10, width: 100, height: 100 };
renderNode.translation = { x: 100, y: 0 };
const translation = renderNode.translation;

class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode|null {
    this.rootNode = new FrameNode(uiContext);

    const rootRenderNode = this.rootNode.getRenderNode();
    if (rootRenderNode !== null) {
      rootRenderNode.appendChild(renderNode);
    }

    return this.rootNode;
  }
}

@Entry
@Component
struct Index {
  private myNodeController: MyNodeController = new MyNodeController();

  build() {
    Row() {
      NodeContainer(this.myNodeController)
    }
  }
}

rotation

set rotation(rotation: Rotation)

设置当前RenderNode的旋转角度。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
rotation Rotation 是 将要设置的RenderNode的旋转角度。

get rotation(): Rotation

获取当前RenderNode的旋转角度。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型 说明
Rotation 当前RenderNode的旋转角度。默认值为{ x: 0, y: 0, z: 0}。

示例：

import {  RenderNode, FrameNode, NodeController } from '@kit.ArkUI';

const renderNode = new RenderNode();
renderNode.backgroundColor = 0xffff0000;
renderNode.frame = { x: 10, y: 10, width: 100, height: 100 };
renderNode.rotation = { x: 45, y: 0, z: 0 };
const rotation = renderNode.rotation;

class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode|null {
    this.rootNode = new FrameNode(uiContext);

    const rootRenderNode = this.rootNode.getRenderNode();
    if (rootRenderNode !== null) {
      rootRenderNode.appendChild(renderNode);
    }

    return this.rootNode;
  }
}

@Entry
@Component
struct Index {
  private myNodeController: MyNodeController = new MyNodeController();

  build() {
    Row() {
      NodeContainer(this.myNodeController)
    }
  }
}

transform

set transform(transform: Matrix4)

设置当前RenderNode的变换矩阵。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
transform Matrix4 是 将要设置的RenderNode的变换矩阵。

get transform(): Matrix4

获取当前RenderNode的变换矩阵。默认值为：

[
  1, 0, 0, 0,
  0, 1, 0, 0,
  0, 0, 1, 0,
  0, 0, 0, 1
]

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型 说明
Matrix4 当前RenderNode的变换矩阵。

示例：

import {  RenderNode, FrameNode, NodeController } from '@kit.ArkUI';

const renderNode = new RenderNode();
renderNode.backgroundColor = 0xffff0000;
renderNode.frame = { x: 10, y: 10, width: 100, height: 100 };
renderNode.transform = [
  1, 0, 0, 0,
  0, 2, 0, 0,
  0, 0, 1, 0,
  0, 0, 0, 1
];
const transform = renderNode.transform;

class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode|null {
    this.rootNode = new FrameNode(uiContext);

    const rootRenderNode = this.rootNode.getRenderNode();
    if (rootRenderNode !== null) {
      rootRenderNode.appendChild(renderNode);
    }

    return this.rootNode;
  }
}

@Entry
@Component
struct Index {
  private myNodeController: MyNodeController = new MyNodeController();

  build() {
    Row() {
      NodeContainer(this.myNodeController)
    }
  }
}

shadowColor

set shadowColor(color: number)

设置当前RenderNode的阴影颜色，ARGB格式。若设置了shadowAlpha，则不透明度以shadowAlpha为准。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
color number 是 将要设置的RenderNode的阴影颜色，ARGB格式。
取值范围是符合ARGB格式的颜色。

get shadowColor(): number

获取当前RenderNode的阴影颜色。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型 说明
number 当前RenderNode的阴影颜色，ARGB格式，默认值为0X00000000。

示例：

import {  RenderNode, FrameNode, NodeController } from '@kit.ArkUI';

const renderNode = new RenderNode();
renderNode.backgroundColor = 0xffff0000;
renderNode.frame = { x: 10, y: 10, width: 100, height: 100 };
renderNode.shadowElevation = 10;
renderNode.shadowColor = 0XFF00FF00;
const shadowColor = renderNode.shadowColor;

class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode|null {
    this.rootNode = new FrameNode(uiContext);

    const rootRenderNode = this.rootNode.getRenderNode();
    if (rootRenderNode !== null) {
      rootRenderNode.appendChild(renderNode);
    }

    return this.rootNode;
  }
}

@Entry
@Component
struct Index {
  private myNodeController: MyNodeController = new MyNodeController();

  build() {
    Row() {
      NodeContainer(this.myNodeController)
    }
  }
}

shadowOffset

set shadowOffset(offset: Offset)

设置当前RenderNode的阴影偏移。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
offset Offset 是 将要设置的RenderNode的阴影偏移。

get shadowOffset(): Offset

获取当前RenderNode的阴影偏移。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型 说明
Offset 当前RenderNode的阴影偏移，默认值为{ x: 0, y: 0 }。

示例：

import {  RenderNode, FrameNode, NodeController } from '@kit.ArkUI';

const renderNode = new RenderNode();
renderNode.backgroundColor = 0xffff0000;
renderNode.frame = { x: 10, y: 10, width: 100, height: 100 };
renderNode.shadowElevation = 10;
renderNode.shadowColor = 0XFF00FF00;
renderNode.shadowOffset = { x: 10, y: 10 };
const shadowOffset = renderNode.shadowOffset;

class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode|null {
    this.rootNode = new FrameNode(uiContext);

    const rootRenderNode = this.rootNode.getRenderNode();
    if (rootRenderNode !== null) {
      rootRenderNode.appendChild(renderNode);
    }

    return this.rootNode;
  }
}

@Entry
@Component
struct Index {
  private myNodeController: MyNodeController = new MyNodeController();

  build() {
    Row() {
      NodeContainer(this.myNodeController)
    }
  }
}

label12+

set label(label: string)

设置当前RenderNode的标签。若当前节点是通过new创建的RenderNode，则设置的标签信息会在节点Inspector信息的属性中。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
label string 是 将要设置的RenderNode的标签。

get label(): string

获取当前RenderNode的标签。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型 说明
string 当前RenderNode的标签，默认值为”“。

示例：

import {  RenderNode, FrameNode, NodeController, UIContext } from '@kit.ArkUI';

class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode|null {
    this.rootNode = new FrameNode(uiContext);
    const renderNode: RenderNode|null = this.rootNode.getRenderNode();
    if (renderNode !== null) {
      const renderChildNode: RenderNode = new RenderNode();
      renderChildNode.frame = { x: 0, y: 0, width: 100, height: 100 };
      renderChildNode.backgroundColor = 0xffff0000;
      renderChildNode.label = 'customRenderChildNode';
      console.log('label:', renderChildNode.label);
      renderNode.appendChild(renderChildNode);
    }

    return this.rootNode;
  }
}

@Entry
@Component
struct Index {
  private myNodeController: MyNodeController = new MyNodeController();

  build() {
    Column() {
      NodeContainer(this.myNodeController)
        .width(300)
        .height(700)
        .backgroundColor(Color.Gray)
    }
  }
}

shadowAlpha

set shadowAlpha(alpha: number)

设置当前RenderNode的阴影颜色的Alpha值。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
alpha number 是 将要设置的RenderNode的阴影颜色的Alpha值。
取值范围是alpha值。

get shadowAlpha(): number

获取当前RenderNode的阴影颜色的Alpha值。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型 说明
number 当前RenderNode的阴影颜色的Alpha值，默认值为0。

示例：

import {  RenderNode, FrameNode, NodeController } from '@kit.ArkUI';

const renderNode = new RenderNode();
renderNode.backgroundColor = 0xffff0000;
renderNode.frame = { x: 10, y: 10, width: 100, height: 100 };
renderNode.shadowElevation = 10;
renderNode.shadowColor = 0XFF00FF00;
renderNode.shadowOffset = { x: 10, y: 10 };
renderNode.shadowAlpha = 0.1;
const shadowAlpha = renderNode.shadowAlpha;

class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode|null {
    this.rootNode = new FrameNode(uiContext);

    const rootRenderNode = this.rootNode.getRenderNode();
    if (rootRenderNode !== null) {
      rootRenderNode.appendChild(renderNode);
    }

    return this.rootNode;
  }
}

@Entry
@Component
struct Index {
  private myNodeController: MyNodeController = new MyNodeController();

  build() {
    Row() {
      NodeContainer(this.myNodeController)
    }
  }
}

shadowElevation

set shadowElevation(elevation: number)

设置当前RenderNode的阴影的光照高度。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
elevation number 是 将要设置的RenderNode的光照高度。
取值范围：[0, +∞)

get shadowElevation(): number

获取当前RenderNode的阴影的光照高度。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型 说明
number 当前RenderNode的阴影高度，默认值为0。
取值范围：[0, +∞)

示例：

import {  RenderNode, FrameNode, NodeController } from '@kit.ArkUI';

const renderNode = new RenderNode();
renderNode.backgroundColor = 0xffff0000;
renderNode.frame = { x: 0, y: 0, width: 100, height: 100 };
renderNode.shadowOffset = { x: 10, y: 10 };
renderNode.shadowAlpha = 0.7
renderNode.shadowElevation = 30;
const shadowElevation = renderNode.shadowElevation;

class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode|null {
    this.rootNode = new FrameNode(uiContext);

    const rootRenderNode = this.rootNode.getRenderNode();
    if (rootRenderNode !== null) {
      rootRenderNode.appendChild(renderNode);
    }

    return this.rootNode;
  }
}

@Entry
@Component
struct Index {
  private myNodeController: MyNodeController = new MyNodeController();

  build() {
    Row() {
      NodeContainer(this.myNodeController)
    }
  }
}

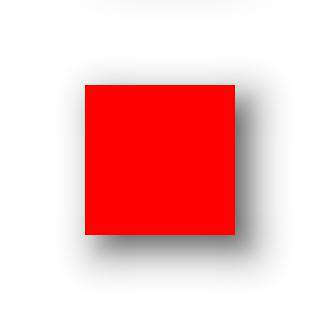

shadowElevation

shadowRadius

set shadowRadius(radius: number)

设置当前RenderNode的阴影模糊半径。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
radius number 是 将要设置的RenderNode的阴影模糊半径。
取值范围：[0, +∞)

get shadowRadius(): number

获取当前RenderNode的阴影模糊半径。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型 说明
number 当前RenderNode的阴影模糊半径，默认值为0。
取值范围：[0, +∞)

示例：

import { RenderNode, FrameNode, NodeController } from '@kit.ArkUI';

const renderNode = new RenderNode();
renderNode.backgroundColor = 0xff0000ff;
renderNode.frame = {
  x: 100,
  y: 100,
  width: 100,
  height: 100
};
renderNode.shadowOffset = { x: 10, y: 10 };
renderNode.shadowAlpha = 0.7
renderNode.shadowRadius = 30;
const shadowRadius = renderNode.shadowRadius;
console.log(`FrameNode ${shadowRadius}`);

class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode|null {
    this.rootNode = new FrameNode(uiContext);

    const rootRenderNode = this.rootNode.getRenderNode();
    if (rootRenderNode !== null) {
      rootRenderNode.appendChild(renderNode);
    }

    return this.rootNode;
  }
}

@Entry
@Component
struct Index {
  private myNodeController: MyNodeController = new MyNodeController();

  build() {
    Row() {
      NodeContainer(this.myNodeController)
    }
  }
}

shadowRadius

draw

draw(context: DrawContext): void

绘制方法，需要开发者进行实现。该方法会在RenderNode进行绘制时被调用。

说明：

RenderNode初始化时，会调用两次draw方法。第一次调用是在首次创建FrameNode时触发Render流程，第二次调用是在首次设置modifier时触发绘制。后续绘制流程皆由modifier触发。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
context DrawContext 是 图形绘制上下文。

示例：

ArkTS侧代码：

// Index.ets
import bridge from "libentry.so"; // 该 so 由开发者通过 NAPI 编写并生成
import { RenderNode, FrameNode, NodeController, DrawContext } from '@kit.ArkUI';

class MyRenderNode extends RenderNode {
  uiContext: UIContext;

  constructor(uiContext: UIContext) {
    super();
    this.uiContext = uiContext;
  }

  draw(context: DrawContext) {
    // 需要将 context 中的宽度和高度从vp转换为px
    bridge.nativeOnDraw(0, context, this.uiContext.vp2px(context.size.height), this.uiContext.vp2px(context.size.width));
  }
}

class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode|null {
    this.rootNode = new FrameNode(uiContext);

    const rootRenderNode = this.rootNode.getRenderNode();
    if (rootRenderNode !== null) {
      const renderNode = new MyRenderNode(uiContext);
      renderNode.size = { width: 100, height: 100 }
      rootRenderNode.appendChild(renderNode);
    }

    return this.rootNode;
  }
}

@Entry
@Component
struct Index {
  private myNodeController: MyNodeController = new MyNodeController();
  build() {
    Row() {
      NodeContainer(this.myNodeController)
    }
  }
}

C++侧可通过NAPI来获取Canvas，并进行后续的自定义绘制操作。

// native_bridge.cpp
#include "napi/native_api.h"
#include <native_drawing/drawing_canvas.h>
#include <native_drawing/drawing_color.h>
#include <native_drawing/drawing_path.h>
#include <native_drawing/drawing_pen.h>

static napi_value OnDraw(napi_env env, napi_callback_info info)
{
    size_t argc = 4;
    napi_value args[4] = { nullptr };
    napi_get_cb_info(env, info, &argc, args, nullptr, nullptr);

    int32_t id;
    napi_get_value_int32(env, args[0], &id);

    // 获取 Canvas 指针
    void* temp = nullptr;
    napi_unwrap(env, args[1], &temp);
    OH_Drawing_Canvas *canvas = reinterpret_cast<OH_Drawing_Canvas*>(temp);

    // 获取 Canvas 宽度
    int32_t width;
    napi_get_value_int32(env, args[2], &width);

    // 获取 Canvas 高度
    int32_t height;
    napi_get_value_int32(env, args[3], &height);

    // 传入canvas、height、width等信息至绘制函数中进行自定义绘制
    auto path = OH_Drawing_PathCreate();
    OH_Drawing_PathMoveTo(path, width / 4, height / 4);
    OH_Drawing_PathLineTo(path, width * 3 / 4, height / 4);
    OH_Drawing_PathLineTo(path, width * 3 / 4, height * 3 / 4);
    OH_Drawing_PathLineTo(path, width / 4, height * 3 / 4);
    OH_Drawing_PathLineTo(path, width / 4, height / 4);
    OH_Drawing_PathClose(path);

    auto pen = OH_Drawing_PenCreate();
    OH_Drawing_PenSetWidth(pen, 10);
    OH_Drawing_PenSetColor(pen, OH_Drawing_ColorSetArgb(0xFF, 0xFF, 0x00, 0x00));
    OH_Drawing_CanvasAttachPen(canvas, pen);

    OH_Drawing_CanvasDrawPath(canvas, path);

    return nullptr;
}

EXTERN_C_START
static napi_value Init(napi_env env, napi_value exports)
{
    napi_property_descriptor desc[] = {
        { "nativeOnDraw", nullptr, OnDraw, nullptr, nullptr, nullptr, napi_default, nullptr }
    };
    napi_define_properties(env, exports, sizeof(desc) / sizeof(desc[0]), desc);
    return exports;
}
EXTERN_C_END

static napi_module demoModule = {
    .nm_version =1,
    .nm_flags = 0,
    .nm_filename = nullptr,
    .nm_register_func = Init,
    .nm_modname = "entry",
    .nm_priv = ((void*)0),
    .reserved = { 0 },
};

extern "C" __attribute__((constructor)) void RegisterEntryModule(void)
{
    napi_module_register(&demoModule);
}

修改工程中的src/main/cpp/CMakeLists.txt文件，添加如下内容：

# the minimum version of CMake.
cmake_minimum_required(VERSION 3.4.1)
project(NapiTest)

set(NATIVERENDER_ROOT_PATH ${CMAKE_CURRENT_SOURCE_DIR})

include_directories(${NATIVERENDER_ROOT_PATH}
                    ${NATIVERENDER_ROOT_PATH}/include)

add_library(entry SHARED native_bridge.cpp)
target_link_libraries(entry PUBLIC libace_napi.z.so)
target_link_libraries(entry PUBLIC libace_ndk.z.so)
target_link_libraries(entry PUBLIC libnative_drawing.so)

同时在工程中的src/main/cpp/types/libentry/index.d.ts文件中，添加自定义绘制函数在ArkTs侧的定义，如：

import { DrawContext } from '@kit.ArkUI';

export const nativeOnDraw: (id: number, context: DrawContext, width: number, height: number) => number;

invalidate

invalidate(): void

该方法会触发RenderNode的重新渲染。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

示例：

import bridge from "libentry.so"; // 该 so 由开发者通过 NAPI 编写并生成
import { RenderNode, FrameNode, NodeController, DrawContext } from '@kit.ArkUI';

class MyRenderNode extends RenderNode {
  uiContext: UIContext;

  constructor(uiContext: UIContext) {
    super();
    this.uiContext = uiContext;
  }

  draw(context: DrawContext) {
    // 需要将 context 中的宽度和高度从vp转换为px
    bridge.nativeOnDraw(0, context, this.uiContext.vp2px(context.size.height), this.uiContext.vp2px(context.size.width));
  }
}

class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;
  newNode: MyRenderNode|null = null;

  makeNode(uiContext: UIContext): FrameNode|null {
    this.rootNode = new FrameNode(uiContext);
    const renderNode = this.rootNode.getRenderNode();
    if (renderNode === null) {
      return this.rootNode;
    }
    this.newNode = new MyRenderNode(uiContext);
    this.newNode.size = { width: 100, height: 100 };
    renderNode.appendChild(this.newNode);
    return this.rootNode;
  }
}

@Entry
@Component
struct Index {
  private myNodeController: MyNodeController = new MyNodeController();

  build() {
    Column() {
      Column() {
        NodeContainer(this.myNodeController)
          .width('100%')
        Button('Invalidate')
          .onClick(() => {
            this.myNodeController.newNode?.invalidate()
          })
      }
      .width('100%')
      .height('100%')
    }
    .height('100%')
  }
}

libentry.so的构建方式见draw方法的示例。

borderStyle12+

set borderStyle(style: Edges<BorderStyle>)

设置当前RenderNode的边框样式。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
style Edges<BorderStyle> 是 RenderNode的边框样式。

get borderStyle(): Edges<BorderStyle>

获取当前RenderNode的边框样式。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型 说明
Edges<BorderStyle> RenderNode的边框样式。

示例：

import { RenderNode, FrameNode, NodeController } from '@kit.ArkUI';

const renderNode = new RenderNode();
renderNode.frame = { x: 0, y: 0, width: 150, height: 150 };
renderNode.backgroundColor = 0XFF00FF00;
renderNode.borderWidth = { left: 8, top: 8, right: 8, bottom: 8 };
renderNode.borderStyle = {
  left: BorderStyle.Solid,
  top: BorderStyle.Dotted,
  right: BorderStyle.Dashed,
  bottom: BorderStyle.Solid
}
const borderStyle = renderNode.borderStyle;


class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode|null {
    this.rootNode = new FrameNode(uiContext);

    const rootRenderNode = this.rootNode.getRenderNode();
    if (rootRenderNode !== null) {
      rootRenderNode.appendChild(renderNode);
    }

    return this.rootNode;
  }
}

@Entry
@Component
struct Index {
  private myNodeController: MyNodeController = new MyNodeController();

  build() {
    Row() {
      NodeContainer(this.myNodeController)
    }
  }
}

borderWidth12+

set borderWidth(width: Edges<number>)

设置当前RenderNode的边框宽度。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
width Edges<number> 是 RenderNode的边框宽度，单位为vp。

get borderWidth(): Edges<number>

获取当前RenderNode的边框宽度。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型 说明
Edges<number> RenderNode的边框宽度，默认所有边框宽度为0vp。

示例：

import { RenderNode, FrameNode, NodeController } from '@kit.ArkUI';

const renderNode = new RenderNode();
renderNode.frame = { x: 0, y: 0, width: 150, height: 150 };
renderNode.backgroundColor = 0XFF00FF00;
renderNode.borderWidth = { left: 8, top: 8, right: 8, bottom: 8 };
const borderWidth = renderNode.borderWidth;


class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode|null {
    this.rootNode = new FrameNode(uiContext);

    const rootRenderNode = this.rootNode.getRenderNode();
    if (rootRenderNode !== null) {
      rootRenderNode.appendChild(renderNode);
    }

    return this.rootNode;
  }
}

@Entry
@Component
struct Index {
  private myNodeController: MyNodeController = new MyNodeController();

  build() {
    Row() {
      NodeContainer(this.myNodeController)
    }
  }
}

borderColor12+

set borderColor(color: Edges<number>)

设置当前RenderNode的边框颜色。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
color Edges<number> 是 RenderNode的边框颜色。

get borderColor(): Edges<number>

获取当前RenderNode的边框颜色。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型 说明
Edges<number> RenderNode的边框颜色，默认所有边框颜色为0XFF000000。

示例：

import { RenderNode, FrameNode, NodeController } from '@kit.ArkUI';

const renderNode = new RenderNode();
renderNode.frame = { x: 0, y: 0, width: 150, height: 150 };
renderNode.backgroundColor = 0XFF00FF00;
renderNode.borderWidth = { left: 8, top: 8, right: 8, bottom: 8 };
renderNode.borderColor = { left: 0xFF0000FF, top: 0xFF0000FF, right: 0xFF0000FF, bottom: 0xFF0000FF };
const borderColor = renderNode.borderColor;


class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode|null {
    this.rootNode = new FrameNode(uiContext);

    const rootRenderNode = this.rootNode.getRenderNode();
    if (rootRenderNode !== null) {
      rootRenderNode.appendChild(renderNode);
    }

    return this.rootNode;
  }
}

@Entry
@Component
struct Index {
  private myNodeController: MyNodeController = new MyNodeController();

  build() {
    Row() {
      NodeContainer(this.myNodeController)
    }
  }
}

borderRadius12+

set borderRadius(radius: BorderRadiuses)

设置当前RenderNode的边框圆角。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
radius BorderRadiuses 是 RenderNode的边框圆角，单位为vp。

get borderRadius(): BorderRadiuses

获取当前RenderNode的边框圆角。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型 说明
BorderRadiuses RenderNode的边框圆角，默认所有边框圆角为0vp。

示例：

import { RenderNode, FrameNode, NodeController } from '@kit.ArkUI';

const renderNode = new RenderNode();
renderNode.frame = { x: 0, y: 0, width: 150, height: 150 };
renderNode.backgroundColor = 0XFF00FF00;
renderNode.borderRadius = { topLeft: 32, topRight: 32, bottomLeft: 32, bottomRight: 32 };
const borderRadius = renderNode.borderRadius;


class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode|null {
    this.rootNode = new FrameNode(uiContext);

    const rootRenderNode = this.rootNode.getRenderNode();
    if (rootRenderNode !== null) {
      rootRenderNode.appendChild(renderNode);
    }

    return this.rootNode;
  }
}

@Entry
@Component
struct Index {
  private myNodeController: MyNodeController = new MyNodeController();

  build() {
    Row() {
      NodeContainer(this.myNodeController)
    }
  }
}

shapeMask12+

set shapeMask(shapeMask: ShapeMask)

设置当前RenderNode的遮罩。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
shapeMask ShapeMask 是 RenderNode的遮罩。

get shapeMask(): ShapeMask

获取当前RenderNode的遮罩。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型 说明
ShapeMask RenderNode的边框遮罩。

示例：

import { RenderNode, FrameNode, NodeController, ShapeMask } from '@kit.ArkUI';

const mask = new ShapeMask();
mask.setRectShape({ left: 0, right: 150, top: 0, bottom: 150 });
mask.fillColor = 0X55FF0000;
mask.strokeColor = 0XFFFF0000;
mask.strokeWidth = 24;

const renderNode = new RenderNode();
renderNode.frame = { x: 0, y: 0, width: 150, height: 150 };
renderNode.backgroundColor = 0XFF00FF00;
renderNode.shapeMask = mask;
const shapeMask = renderNode.shapeMask;


class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode|null {
    this.rootNode = new FrameNode(uiContext);

    const rootRenderNode = this.rootNode.getRenderNode();
    if (rootRenderNode !== null) {
      rootRenderNode.appendChild(renderNode);
    }

    return this.rootNode;
  }
}

@Entry
@Component
struct Index {
  private myNodeController: MyNodeController = new MyNodeController();

  build() {
    Row() {
      NodeContainer(this.myNodeController)
    }
  }
}

shapeClip12+

set shapeClip(shapeClip: ShapeClip)

设置当前RenderNode的裁剪形状。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
shapeClip ShapeClip 是 RenderNode的裁剪形状。

get shapeClip(): ShapeClip

获取当前RenderNode的裁剪形状。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型 说明
ShapeClip RenderNode的裁剪形状。

示例：

import { RenderNode, FrameNode, NodeController, ShapeMask, ShapeClip } from '@kit.ArkUI';

const clip = new ShapeClip();
clip.setCommandPath({ commands: "M100 0 L0 100 L50 200 L150 200 L200 100 Z" });

const renderNode = new RenderNode();
renderNode.frame = {
  x: 0,
  y: 0,
  width: 150,
  height: 150
};
renderNode.backgroundColor = 0XFF00FF00;
renderNode.shapeClip = clip;
const shapeClip = renderNode.shapeClip;

class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode|null {
    this.rootNode = new FrameNode(uiContext);

    const rootRenderNode = this.rootNode.getRenderNode();
    if (rootRenderNode !== null) {
      rootRenderNode.appendChild(renderNode);
    }

    return this.rootNode;
  }
}

@Entry
@Component
struct Index {
  private myNodeController: MyNodeController = new MyNodeController();

  build() {
    Column() {
      NodeContainer(this.myNodeController)
        .borderWidth(1)
      Button("setRectShape")
        .onClick(() => {
          shapeClip.setRectShape({
            left: 0,
            right: 150,
            top: 0,
            bottom: 150
          });
          renderNode.shapeClip = shapeClip;
        })
      Button("setRoundRectShape")
        .onClick(() => {
          renderNode.shapeClip.setRoundRectShape({
            rect: {
              left: 0,
              top: 0,
              right: this.getUIContext().vp2px(150),
              bottom: this.getUIContext().vp2px(150)
            },
            corners: {
              topLeft: { x: 32, y: 32 },
              topRight: { x: 32, y: 32 },
              bottomLeft: { x: 32, y: 32 },
              bottomRight: { x: 32, y: 32 }
            }
          });
          renderNode.shapeClip = renderNode.shapeClip;
        })
      Button("setCircleShape")
        .onClick(() => {
          renderNode.shapeClip.setCircleShape({ centerY: 75, centerX: 75, radius: 75 });
          renderNode.shapeClip = renderNode.shapeClip;

        })
      Button("setOvalShape")
        .onClick(() => {
          renderNode.shapeClip.setOvalShape({
            left: 0,
            right: this.getUIContext().vp2px(150),
            top: 0,
            bottom: this.getUIContext().vp2px(100)
          });
          renderNode.shapeClip = renderNode.shapeClip;
        })
      Button("setCommandPath")
        .onClick(() => {
          renderNode.shapeClip.setCommandPath({ commands: "M100 0 L0 100 L50 200 L150 200 L200 100 Z" });
          renderNode.shapeClip = renderNode.shapeClip;
        })
    }
  }
}

dispose12+

dispose(): void

立即释放当前RenderNode。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

示例：

import { RenderNode, FrameNode, NodeController } from '@kit.ArkUI';

const renderNode = new RenderNode();
renderNode.frame = { x: 0, y: 100, width: 100, height: 100 };
renderNode.backgroundColor = 0xffff0000;

class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode|null {
    this.rootNode = new FrameNode(uiContext);

    const rootRenderNode = this.rootNode!.getRenderNode();
    if (rootRenderNode !== null) {
      rootRenderNode.size = { width: 200, height: 200 };
      rootRenderNode.backgroundColor = 0xff00ff00;
      rootRenderNode.appendChild(renderNode);
    }

    return this.rootNode;
  }

  disposeRenderNode() {
    const rootRenderNode = this.rootNode!.getRenderNode();
    if (rootRenderNode !== null) {
      rootRenderNode.removeChild(renderNode);
    }
    renderNode.dispose();
  }
}

@Entry
@Component
struct Index {
  private myNodeController: MyNodeController = new MyNodeController();

  build() {
    Column({ space: 4 }) {
      NodeContainer(this.myNodeController)
      Button('RenderNode dispose')
        .onClick(() => {
          this.myNodeController.disposeRenderNode();
        })
        .width('100%')
    }
  }
}

markNodeGroup12+

set markNodeGroup(isNodeGroup: boolean)

标记是否优先绘制节点及其子节点。若设置为true，则透明度等属性将在节点绘制完毕后再进行合成。设置效果如下：

markNodeGroup

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
isNodeGroup boolean 是 设置是否优先绘制节点及其子节点。
true表示优先绘制节点及其子节点，false表示不是优先绘制节点及其子节点。

get markNodeGroup(): boolean

获取当前节点是否标记了优先绘制。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型 说明
boolean 当前节点是否标记了优先绘制。
true表示当前节点标记了优先绘制，false表示当前节点没有标记优先绘制。
默认值：false

示例：

import { RenderNode, FrameNode, NodeController, DrawContext } from '@kit.ArkUI';
import { drawing } from '@kit.ArkGraphics2D';

class MyRenderNode extends RenderNode {
  draw(context: DrawContext) {
    const canvas = context.canvas;
    const brush = new drawing.Brush();
    brush.setColor({ alpha: 255, red: 255, green: 0, blue: 0 });
    canvas.attachBrush(brush);
    canvas.drawRect({ left: 0, right: 200, top: 0, bottom: 200 });
    canvas.detachBrush();

    brush.setColor({ alpha: 255, red: 0, green: 255, blue: 0 });
    canvas.attachBrush(brush);
    canvas.drawRect({ left: 100, right: 300, top: 100, bottom: 300 });
    canvas.detachBrush();
  }
}

const renderNode = new MyRenderNode();
renderNode.frame = { x: 100, y: 100, width: 200, height: 200 };
renderNode.backgroundColor = 0xff0000ff;
renderNode.markNodeGroup = true;
renderNode.opacity = 0.5;

const isNodeGroup = renderNode.markNodeGroup;

class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode|null {
    this.rootNode = new FrameNode(uiContext);

    const rootRenderNode = this.rootNode.getRenderNode();
    if (rootRenderNode !== null) {
      rootRenderNode.appendChild(renderNode);
    }

    return this.rootNode;
  }
}

@Entry
@Component
struct Index {
  private myNodeController: MyNodeController = new MyNodeController();

  build() {
    Row() {
      NodeContainer(this.myNodeController)
    }
  }
}

lengthMetricsUnit12+

set lengthMetricsUnit(unit: LengthMetricsUnit)

设置RenderNode各个属性使用的单位。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
unit LengthMetricsUnit 是 设置RenderNode各个属性使用的单位。

get lengthMetricsUnit(): LengthMetricsUnit

获取RenderNode各个属性使用的单位。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型 说明
LengthMetricsUnit 获取RenderNode各个属性使用的单位，默认值为LengthMetricsUnit.DEFAULT。

示例：

import { RenderNode, FrameNode, NodeController, DrawContext } from '@kit.ArkUI';
import { drawing } from '@kit.ArkGraphics2D';
import { LengthMetricsUnit } from '@ohos.arkui.node';

class BaseRenderNode extends RenderNode {
  constructor() {
    super();
    this.lengthMetricsUnit = LengthMetricsUnit.PX;
  }
}

class MyRenderNode extends BaseRenderNode {
  draw(context: DrawContext) {
    const canvas = context.canvas;
    const brush = new drawing.Brush();
    brush.setColor({ alpha: 255, red: 255, green: 0, blue: 0 });
    canvas.attachBrush(brush);
    canvas.drawRect({ left: 0, right: 200, top: 0, bottom: 200 });
    canvas.detachBrush();
  }
}

const renderNode = new MyRenderNode();
renderNode.frame = { x: 100, y: 100, width: 200, height: 200 };
renderNode.backgroundColor = 0xff0000ff;
renderNode.rotation = { x: 0, y: 0, z: 45 };

class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode|null {
    this.rootNode = new FrameNode(uiContext);
    const rootRenderNode = this.rootNode.getRenderNode();
    if (rootRenderNode !== null) {
      rootRenderNode.appendChild(renderNode);
    }
    return this.rootNode;
  }
}

@Entry
@Component
struct Index {
  private myNodeController: MyNodeController = new MyNodeController();

  build() {
    Row() {
      NodeContainer(this.myNodeController)
    }
  }
}

isDisposed20+

isDisposed(): boolean

查询当前RenderNode对象是否已解除与后端实体节点的引用关系。前端节点均绑定有相应的后端实体节点，当节点调用dispose接口解除绑定后，再次调用接口可能会出现crash、返回默认值的情况。由于业务需求，可能存在节点在dispose后仍被调用接口的情况。为此，提供此接口以供开发者在操作节点前检查其有效性，避免潜在风险。

原子化服务API： 从API version 20开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型 说明
boolean 后端实体节点是否解除引用。true为节点已与后端实体节点解除引用，false为节点未与后端实体节点解除引用。

示例：

import { RenderNode, FrameNode, NodeController } from '@kit.ArkUI';

const renderNode = new RenderNode();
renderNode.frame = { x: 100, y: 100, width: 100, height: 100 };
renderNode.backgroundColor = 0xff2787d9;

class MyNodeController extends NodeController {
  private rootNode: FrameNode|null = null;

  makeNode(uiContext: UIContext): FrameNode|null {
    this.rootNode = new FrameNode(uiContext);

    const rootRenderNode = this.rootNode!.getRenderNode();
    if (rootRenderNode !== null) {
      rootRenderNode.size = { width: 300, height: 300 };
      rootRenderNode.backgroundColor = 0xffd5d5d5;
      rootRenderNode.appendChild(renderNode);
    }

    return this.rootNode;
  }

  disposeRenderNode() {
    const rootRenderNode = this.rootNode!.getRenderNode();
    if (rootRenderNode !== null) {
      rootRenderNode.removeChild(renderNode);
    }
    renderNode.dispose();
  }

  isDisposed() : string {
    if (renderNode !== null) {
      if (renderNode.isDisposed()) {
        return 'renderNode isDisposed is true';
      }
      else {
        return 'renderNode isDisposed is false';
      }
    }
    return 'renderNode is null';
  }
}

@Entry
@Component
struct Index {
  @State text: string = ''
  private myNodeController: MyNodeController = new MyNodeController();

  build() {
    Column({ space: 4 }) {
      NodeContainer(this.myNodeController)
      Button('RenderNode dispose')
        .onClick(() => {
          this.myNodeController.disposeRenderNode();
          this.text = '';
        })
        .width(200)
        .height(50)
      Button('RenderNode isDisposed')
        .onClick(() => {
          this.text = this.myNodeController.isDisposed();
        })
        .width(200)
        .height(50)
      Text(this.text)
        .fontSize(25)
    }
    .width('100%')
    .height('100%')
  }
}

你可能感兴趣的鸿蒙文章

harmony 鸿蒙ArkUI（方舟UI框架）

harmony 鸿蒙ARKUI_TextPickerCascadeRangeContent

harmony 鸿蒙ARKUI_TextPickerRangeContent

harmony 鸿蒙ArkUI_AnimateCompleteCallback

harmony 鸿蒙ArkUI_AttributeItem

harmony 鸿蒙ArkUI_ColorStop

harmony 鸿蒙ArkUI_ContextCallback

harmony 鸿蒙ArkUI_EventModule

harmony 鸿蒙ArkUI_ExpectedFrameRateRange

harmony 鸿蒙ArkUI_IntOffset

0  赞
  • 所属分类： 后端技术
  • 本文标签：
  • 版权声明： 原创文章如转载，请注明本文链接: https://m.seaxiang.com/blog/QnwDKf
热门推荐
标签云
Linux Java Spring Spring Boot docker 大数据 前端 生活 maven golang 软件 spring cloud fintech mac vscode 其他 区块链 以太坊 V神 开发者 技术 股票 git greenplum 分布式事务 chrome mysql flink kafka 设计模式 原理 鸿蒙 seo
最新文章
本文目录
