@ohos.matrix4 (矩阵变换)

本模块提供矩阵变换功能，支持对图形进行平移、旋转和缩放等。

说明：

本模块首批接口从API version 7开始支持。后续版本如有新增内容，则采用上角标单独标记该内容的起始版本。

导入模块

import { matrix4 } from '@kit.ArkUI';

matrix4.init

init(options: [number,number,number,number,number,number,number,number,number,number,number,number,number,number,number,number]): Matrix4Transit

Matrix的构造函数，可以通过传入的参数创建一个四阶矩阵，矩阵为列优先。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
options[number,number,number,number,
number,number,number,number,
number,number,number,number,
number,number,number,number]		是参数为长度为16（4*4）的number数组, 详情见四阶矩阵说明。
各number取值范围：(-∞, +∞)
默认值：
[1, 0, 0, 0,
0, 1, 0, 0,
0, 0, 1, 0,
0, 0, 0, 1]

返回值：

类型说明
Matrix4Transit根据入参创建的四阶矩阵对象。

四阶矩阵说明：

参数名类型必填说明
m00number是x轴缩放值，单位矩阵默认为1。
m01number是第2个值，xyz轴旋转或倾斜会影响这个值。
m02number是第3个值，xyz轴旋转会影响这个值。
m03number是第4个值，透视投影会影响这个值。
m10number是第5个值，xyz轴旋转或倾斜会影响这个值。
m11number是y轴缩放值，单位矩阵默认为1。
m12number是第7个值，xyz轴旋转会影响这个值。
m13number是第8个值，透视投影会影响这个值。
m20number是第9个值，xyz轴旋转会影响这个值。
m21number是第10个值，xyz轴旋转会影响这个值。
m22number是z轴缩放值，单位矩阵默认为1。
m23number是第12个值，透视投影会影响这个值。
m30number是x轴平移值，单位px，单位矩阵默认为0。
m31number是y轴平移值，单位px，单位矩阵默认为0。
m32number是z轴平移值，单位px，单位矩阵默认为0。
m33number是齐次坐标下生效，产生透视投影效果。

示例

import { matrix4 } from '@kit.ArkUI';

// 创建一个四阶矩阵
let matrix = matrix4.init(
  [1.0, 0.0, 0.0, 0.0,
    0.0, 1.0, 0.0, 0.0,
    0.0, 0.0, 1.0, 0.0,
    0.0, 0.0, 0.0, 1.0]);

@Entry
@Component
struct Tests {
  build() {
    Column() {
      Image($r("app.media.zh"))
        .width("40%")
        .height(100)
        .transform(matrix)
    }
  }
}

matrix4.identity

identity(): Matrix4Transit

Matrix的初始化函数，可以返回一个单位矩阵对象。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型说明
Matrix4Transit单位矩阵对象。

示例：

// matrix1 和 matrix2 效果一致
import { matrix4 } from '@kit.ArkUI';

let matrix1 = matrix4.init(
  [1.0, 0.0, 0.0, 0.0,
    0.0, 1.0, 0.0, 0.0,
    0.0, 0.0, 1.0, 0.0,
    0.0, 0.0, 0.0, 1.0]);
let matrix2 = matrix4.identity();

@Entry
@Component
struct Tests {
  build() {
    Column() {
      Image($r("app.media.zh"))
        .width("40%")
        .height(100)
        .transform(matrix1)
      Image($r("app.media.zh"))
        .width("40%")
        .height(100)
        .margin({ top: 150 })
        .transform(matrix2)
    }
  }
}

Matrix4Transit

矩阵对象。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

copy

copy(): Matrix4Transit

Matrix的拷贝函数，可以拷贝一份当前的矩阵对象。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型说明
Matrix4Transit当前矩阵的拷贝对象。

示例：

// xxx.ets
import { matrix4 } from '@kit.ArkUI';

@Entry
@Component
struct Test {
  private matrix1 = matrix4.identity().scale({ x: 1.5 });
  private matrix2 = this.matrix1.copy().translate({ x: 200 });
  imageSize: Length = '300px';

  build() {
    Column({ space: "50px" }) {
      Image($r("app.media.testImage"))
        .width(this.imageSize)
        .height(this.imageSize)
      Image($r("app.media.testImage"))
        .width(this.imageSize)
        .height(this.imageSize)
        .transform(this.matrix1)
      Image($r("app.media.testImage"))
        .width(this.imageSize)
        .height(this.imageSize)
        .transform(this.matrix2)
    }.alignItems(HorizontalAlign.Center)
    .height('100%').width("100%")
    .justifyContent(FlexAlign.Center)
  }
}

zh-cn_image_0000001219744181

combine

combine(options: Matrix4Transit): Matrix4Transit

Matrix的叠加函数，可以将两个矩阵的效果叠加起来生成一个新的矩阵对象。会改变调用该函数的原始矩阵。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
optionsMatrix4Transit是待叠加的矩阵对象。

返回值：

类型说明
Matrix4Transit矩阵叠加后的对象。

示例：

// xxx.ets
import { matrix4 } from '@kit.ArkUI';

@Entry
@Component
struct Test {
  private matrix1 = matrix4.identity().translate({ x: 200 });
  private matrix2 = matrix4.identity().scale({ x: 2 });

  build() {
    Column() {
      // 矩阵变换前
      Image($r("app.media.icon"))
        .width("40%")
        .height(100)
        .margin({ top: 50 })
      // 先平移x轴200px，再缩放两倍x轴，得到矩阵变换后的效果图
      Image($r("app.media.icon"))
        .transform(this.matrix1.copy().combine(this.matrix2))
        .width("40%")
        .height(100)
        .margin({ top: 50 })
    }
  }
}

zh-cn_image_0000001118642902

invert

invert(): Matrix4Transit

Matrix的逆函数，可以返回一个当前矩阵对象的逆矩阵，即效果正好相反。会改变调用该函数的原始矩阵。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型说明
Matrix4Transit当前矩阵的逆矩阵对象。

示例：

import { matrix4 } from '@kit.ArkUI';

// matrix1(宽放大2倍) 和 matrix2(宽缩小2倍) 效果相反
let matrix1 = matrix4.identity().scale({ x: 2 });
let matrix2 = matrix1.copy().invert();

@Entry
@Component
struct Tests {
  build() {
    Column() {
      Image($r("app.media.zh"))
        .width(200)
        .height(100)
        .transform(matrix1)
        .margin({ top: 100 })
      Image($r("app.media.zh"))
        .width(200)
        .height(100)
        .margin({ top: 150 })
        .transform(matrix2)
    }
  }
}

translate

translate(options: TranslateOption): Matrix4Transit

Matrix的平移函数，可以为当前矩阵增加x轴/y轴/z轴平移效果。会改变调用该函数的原始矩阵。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
optionsTranslateOption是设置平移参数。

返回值：

类型说明
Matrix4Transit平移效果后的矩阵对象。

示例：

// xxx.ets
import { matrix4 } from '@kit.ArkUI';

@Entry
@Component
struct Test {
  private matrix1 = matrix4.identity().translate({ x: 100, y: 200, z: 30 });

  build() {
    Column() {
      Image($r("app.media.bg1")).transform(this.matrix1)
        .width("40%")
        .height(100)
    }
  }
}

zh-cn_image_0000001219662645

scale

scale(options: ScaleOption): Matrix4Transit

Matrix的缩放函数，可以为当前矩阵增加x轴/y轴/z轴缩放效果。会改变调用该函数的原始矩阵。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
optionsScaleOption是设置缩放参数。

返回值：

类型说明
Matrix4Transit缩放效果后的矩阵对象。

示例：

// xxx.ets
import { matrix4 } from '@kit.ArkUI';

@Entry
@Component
struct Test {
  private matrix1 = matrix4.identity()
    .scale({
      x: 2,
      y: 3,
      z: 4,
      centerX: 50,
      centerY: 50
    });

  build() {
    Column() {
      Image($r("app.media.testImage")).transform(this.matrix1)
        .width("300px")
        .height("300px")
    }.width("100%").height("100%").justifyContent(FlexAlign.Center)
  }
}

zh-cn_image_0000001219864131

skew12+

skew(x: number, y: number): Matrix4Transit

Matrix的倾斜函数，可以为当前矩阵增加x轴/y轴倾斜效果。会改变调用该函数的原始矩阵。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
xnumber是设置x轴倾斜参数。
ynumber是设置y轴倾斜参数。

返回值：

类型说明
Matrix4Transit倾斜效果后的矩阵对象。

示例：

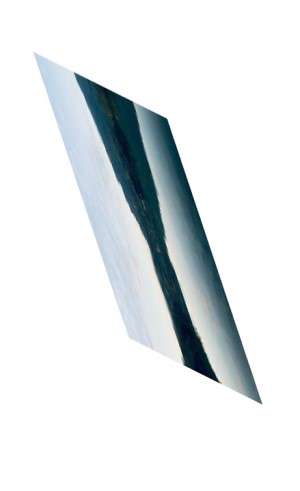

// xxx.ets
import { matrix4 } from '@kit.ArkUI';

@Entry
@Component
struct Test {
  private matrix1 = matrix4.identity().skew(2, 3);

  build() {
    Column() {
      Image($r("app.media.bg1")).transform(this.matrix1)
        .height(100)
        .margin({
          top: 300
        })
    }
    .width("100%")
    .height("100%")
  }
}

zh-cn_image_0000001219864132

rotate

rotate(options: RotateOption): Matrix4Transit

Matrix的旋转函数，可以为当前矩阵增加x轴/y轴/z轴旋转效果。会改变调用该函数的原始矩阵。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
optionsRotateOption是设置旋转参数。

返回值：

类型说明
Matrix4Transit旋转效果后的矩阵对象。

示例：

// xxx.ets
import { matrix4 } from '@kit.ArkUI';

@Entry
@Component
struct Test {
  private matrix1 = matrix4.identity()
    .rotate({
      x: 1,
      y: 1,
      z: 2,
      angle: 30
    });

  build() {
    Column() {
      Image($r("app.media.bg1")).transform(this.matrix1)
        .width("40%")
        .height(100)
    }.width("100%").margin({ top: 50 })
  }
}

zh-cn_image_0000001174422898

transformPoint

transformPoint(options: [number, number]): [number, number]

Matrix的坐标点转换函数，可以将当前的变换效果作用到一个坐标点上。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
options[number, number]是需要转换的坐标点。

返回值：

类型说明
[number, number]返回矩阵变换后的Point对象。

示例：

// xxx.ets
import { matrix4 } from '@kit.ArkUI';

@Entry
@Component
struct Test {
  private originPoint: number[] = [50, 50];
  private matrix_1 = matrix4.identity().translate({ x: 150, y: -50 });
  private transformPoint = this.matrix_1.transformPoint([this.originPoint[0], this.originPoint[1]]);
  private matrix_2 = matrix4.identity().translate({ x: this.transformPoint[0], y: this.transformPoint[1] });

  build() {
    Column() {
      Text(`矩阵变换前的坐标：[${this.originPoint}]`)
        .fontSize(16)
      Image($r("app.media.image"))
        .width('600px')
        .height('300px')
        .margin({ top: 50 })
      Text(`矩阵变换后的坐标：[${this.transformPoint}]`)
        .fontSize(16)
        .margin({ top: 100 })
      Image($r("app.media.image"))
        .width('600px')
        .height('300px')
        .margin({ top: 50 })
        .transform(this.matrix_2)
    }.width("100%").padding(50)
  }
}

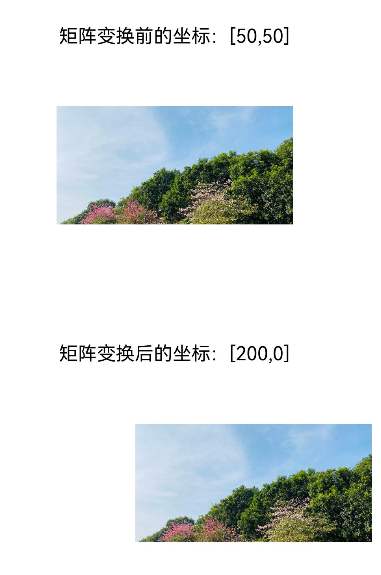

zh-cn_image_0000001219864133

setPolyToPoly12+

setPolyToPoly(options: PolyToPolyOptions): Matrix4Transit

将一个多边形的顶点坐标映射到另外一个多边形的顶点坐标。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
optionsPolyToPolyOptions是映射相关的参数。

返回值：

类型说明
Matrix4Transit当前矩阵变换后的对象。

说明： 需要配合scale({centerX:0,centerY:0,x:1})保证变换的中心点是组件左上角。

示例：

import { matrix4 } from '@kit.ArkUI';

@Entry
@Component
struct Index {
  private matrix1 = matrix4.identity().setPolyToPoly({
    src: [{ x: 0, y: 0 }, { x: 500, y: 0 }, { x: 0, y: 500 }, { x: 500, y: 500 }],
    dst: [{ x: 0, y: 0 }, { x: 500, y: 0 }, { x: 0, y: 500 }, { x: 750, y: 1000 }], pointCount: 4
  });

  build() {
    Stack() {
      Column().backgroundColor(Color.Blue)
        .width('500px')
        .height('500px')
      Image($r('app.media.transition_image1'))
        .scale({ centerX: 0, centerY: 0, x: 1 })
        .transform(this.matrix1)
        .width('500px')
        .height('500px')
    }.width("100%").height("100%").opacity(0.5)
  }
}

zh-cn_image_0000001174422898

TranslateOption

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称类型必填说明
xnumber否x轴的平移距离。
单位：px
默认值：0
取值范围 (-∞, +∞)
ynumber否y轴的平移距离。
单位：px
默认值：0
取值范围 (-∞, +∞)
znumber否z轴的平移距离。
单位：px
默认值：0
取值范围 (-∞, +∞)

ScaleOption

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称类型必填说明
xnumber否x轴的缩放倍数。x>1时以x轴方向放大，0<x<1时以x轴方向缩小，x<0时沿x轴反向并缩放。
默认值：1
取值范围 (-∞, +∞)
ynumber否y轴的缩放倍数。y>1时以y轴方向放大，0<y<1时以y轴方向缩小，y<0时沿y轴反向并缩放。
默认值：1
取值范围 (-∞, +∞)
znumber否z轴的缩放倍数。z>1时以z轴方向放大，0<z<1时以z轴方向缩小，z<0时沿z轴反向并缩放。
默认值：1
取值范围 (-∞, +∞)
centerXnumber否变换中心点x轴坐标。
单位：px
默认值：组件中心点x轴坐标。
取值范围 (-∞, +∞)
centerYnumber否变换中心点y轴坐标。
单位：px
默认值：组件中心点y轴坐标。
取值范围 (-∞, +∞)

RotateOption

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称类型必填说明
xnumber否旋转轴向量x坐标。
默认值：0。
取值范围 (-∞, +∞)
ynumber否旋转轴向量y坐标。
默认值：0。
取值范围 (-∞, +∞)
znumber否旋转轴向量z坐标。
默认值：0。
取值范围 (-∞, +∞)。
说明： 旋转向量中x、y、z至少有一个不为0才有意义。
anglenumber否旋转角度。
默认值：0
centerXnumber否单次矩阵变换中心点相对于组件变换中心点（锚点）的额外x轴偏移值。
单位：px
默认值：0
说明：
为0时表示x方向的矩阵变换中心恰好为组件x方向锚点，取值表示相对组件x方向锚点的额外偏移量。具体实现可参考示例3（按中心点旋转）。
centerYnumber否单次矩阵变换中心点相对于组件变换中心点（锚点）的额外y轴偏移值。
单位：px
默认值：0
说明：
为0时表示y方向的矩阵变换中心恰好为组件y方向锚点，取值表示相对组件y方向锚点的额外偏移量。具体实现可参考示例3（按中心点旋转）。

PolyToPolyOptions12+

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称类型必填说明
srcArray<Point>是源点坐标。
srcIndexnumber否源点坐标起始索引。
默认值:0
取值范围：[0, +∞)
dstArray<Point>是目标点坐标。
dstIndexnumber否目标坐标起始索引。
默认值:0
取值范围：[0, +∞)
pointCountnumber否使用到的点数量。
默认值: src.length/2
取值范围：[0, +∞)

Point12+

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称类型必填说明
xnumber是x轴坐标。
取值范围：(-∞, +∞)
ynumber是y轴坐标。
取值范围：(-∞, +∞)

matrix4.copy(deprecated)

copy(): Matrix4Transit

Matrix的拷贝函数，可以拷贝一份当前的矩阵对象。

说明：

从API version 10开始废弃。建议使用Matrix4Transit.copy替代。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型说明
Matrix4Transit当前矩阵的拷贝对象。

示例：

// xxx.ets
import { matrix4 } from '@kit.ArkUI';

@Entry
@Component
struct Test {
  private matrix1 = matrix4.identity().translate({ x: 100 });
  // 对matrix1的拷贝矩阵做scale操作，不影响到matrix1
  private matrix2 = this.matrix1.copy().scale({ x: 2 });

  build() {
    Column() {
      Image($r("app.media.bg1"))
        .width("40%")
        .height(100)
        .transform(this.matrix1)
      Image($r("app.media.bg2"))
        .width("40%")
        .height(100)
        .margin({ top: 50 })
        .transform(this.matrix2)
    }
  }
}

zh-cn_image_0000001219744181

matrix4.invert(deprecated)

invert(): Matrix4Transit

Matrix的逆函数，可以返回一个当前矩阵对象的逆矩阵，即效果正好相反。

说明：

从API version 10开始废弃。建议使用Matrix4Transit.invert替代。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型说明
Matrix4Transit当前矩阵的逆矩阵对象。

matrix4.combine(deprecated)

combine(options: Matrix4Transit): Matrix4Transit

Matrix的叠加函数，可以将两个矩阵的效果叠加起来生成一个新的矩阵对象。

说明：

从API version 10开始废弃。建议使用Matrix4Transit.combine替代。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
optionsMatrix4Transit是待叠加的矩阵对象。

返回值：

类型说明
Matrix4Transit叠加后的矩阵对象。

matrix4.translate(deprecated)

translate(options: TranslateOption): Matrix4Transit

Matrix的平移函数，可以为当前矩阵增加x轴/y轴/z轴平移效果。

说明：

从API version 10开始废弃。建议使用Matrix4Transit.translate替代。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
optionsTranslateOption是设置平移参数。

返回值：

类型说明
Matrix4Transit平移后的矩阵对象。

matrix4.scale(deprecated)

scale(options: ScaleOption): Matrix4Transit

Matrix的缩放函数，可以为当前矩阵增加x轴/y轴/z轴缩放效果。

说明：

从API version 10开始废弃。建议使用Matrix4Transit.scale替代。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
optionsScaleOption是设置缩放参数。

返回值：

类型说明
Matrix4Transit缩放后的矩阵对象。

matrix4.rotate(deprecated)

rotate(options: RotateOption): Matrix4Transit

Matrix的旋转函数，可以为当前矩阵增加x轴/y轴/z轴旋转效果。

说明：

从API version 10开始废弃。建议使用Matrix4Transit.rotate替代。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
optionsRotateOption是设置旋转参数。

返回值：

类型说明
Matrix4Transit旋转后的矩阵对象。

matrix4.transformPoint(deprecated)

transformPoint(options: [number, number]): [number, number]

Matrix的坐标点转换函数，可以将当前的变换效果作用到一个坐标点上。

说明：

从API version 10开始废弃。建议使用Matrix4Transit.transformPoint替代。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
options[number, number]是需要转换的坐标点。

返回值：

类型说明
[number, number]返回矩阵变换后的Point对象。

你可能感兴趣的鸿蒙文章

harmony 鸿蒙ArkUI（方舟UI框架）

harmony 鸿蒙ARKUI_TextPickerCascadeRangeContent

harmony 鸿蒙ARKUI_TextPickerRangeContent

harmony 鸿蒙ArkUI_AnimateCompleteCallback

harmony 鸿蒙ArkUI_AttributeItem

harmony 鸿蒙ArkUI_ColorStop

harmony 鸿蒙ArkUI_ContextCallback

harmony 鸿蒙ArkUI_EventModule

harmony 鸿蒙ArkUI_ExpectedFrameRateRange

harmony 鸿蒙ArkUI_IntOffset

  • 所属分类： 后端技术
  • 本文标签： 软件 鸿蒙
  • 版权声明： 本文链接 https://seaxiang.com/blog/VkPWoC
