wukong稳定性工具使用指导

功能介绍

wukong是系统自带的一种命令行工具,支持Ability的随机事件注入、控件注入、异常捕获、报告生成和对Ability数据遍历截图等特性。通过模拟用户行为,对系统或应用进行稳定性压力测试。wukong分为随机测试、专项测试和专注测试。

随机测试是指随机测试界面内容,支持的能力包括:shell启动、拉起整机应用、多种注入方式、设置随机种子、打印运行日志和生成报告。

专项测试主要提供对指定应用控件进行测试,支持的能力包括:shell启动、顺序遍历及截图、测试休眠睡醒、录制回放、打印运行日志和生成报告。

专注测试主要提供对指定控件的注入测试,支持的能力包括:shell启动、拉起整机应用、多种注入方式、设置随机种子、设置专注控件类型、设置注入控件次数、打印运行日志和生成报告。

实现原理

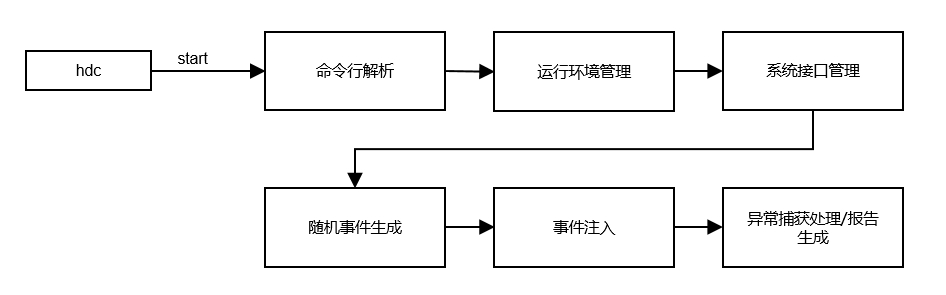

wukong部件架构图以及部件内子模块职责如下所述。
Alternate text

  • 命令行解析:支持命令行获取参数并解析命令行参数。
  • 运行环境管理:根据命令行初始化wukong整体运行环境。
  • 系统接口管理:检查并获取指定的mgr,注册controller和dfx的faultlog的回调函数。
  • 随机事件生成:通过random函数生成指定种子数的随机序列,生成事件。
  • 事件注入:根据支持的事件类型向系统注入事件,依赖窗口、多模、安全等子系统。
  • 异常捕获处理/报告生成:通过DFX子系统获取运行中的异常信息并记录log,生成报告。

约束与限制

  1. wukong测试工具在API 9版本开始预置使用。

  2. PC被检测设备连接后,才可执行命令行,支持单个和多个设备。

  3. 所有命令行执行前需要先进入shell模式。

  4. 在低于API 9版本,不能随版本编译,使用时需自行编译后推送至被检测设备,具体步骤如下。

   # 构建方式
   ./build.sh --product-name rk3568 --build-target wukong

   # 推送方式
   hdc shell mount -o rw,remount /
   hdc file send wukong /
   hdc shell chmod a+x /wukong
   hdc shell mv /wukong /bin/

功能特性及命令说明

命令 说明
version 获取wukong版本信息。
help 获取wukong帮助信息。
appinfo 查询支持拉起应用bundleName和对应的mainAbility名。
special wukong专项测试。
exec wukong随机测试。
focus wukong专注测试。

执行命令

  • 进入shell模式
  #若为单设备,则直接输入如下命令进入shell模式
  C:\Users>hdc shell
  $
  #若为多设备,则需先获取sn号,先输入hdc list targets获取sn号,然后进入shell模式
  C:\Users>hdc list targets
  15xxx424axxxx345209d94xxxx8fxx900
  C:\Users>hdc -t 15xxx424axxxx345209d94xxxx8fxx900 shell
  $
  • 获取应用的bundle name和ability name
  $ wukong appinfo
  BundleName:  com.ohos.adminprovisioning
  AbilityName:  com.ohos.adminprovisioning.MainAbility
  BundleName:  com.ohos.callui
  AbilityName:  com.ohos.callui.MainAbility
  • 执行查看帮助命令
  C:\Users>hdc shell
  $ wukong --help        #wukong帮助菜单
  wukong: '--help' is not a valid wukong command. See 'wukong help'.
  usage: wukong <command> [<arguments>]
  These are common wukong command list:
    help                       wukong help information
    -v/--version               wukong version
    exec                       run random test
    special                    run special test
    focus                      run focus test
    appinfo                    show all app information
  $ wukong exec -help   #wukong随机测试帮助菜单
  usage: wukong exec [<arguments>]
  These are wukong exec arguments list:
    -h, --help                 random test help
    -a, --appswitch            appswitch event percent
    -b, --bundle               the bundle name of allowlist
    -p, --prohibit             the bundle name of blocklist
    -d, --page                 block page list
    -t, --touch                touch event percent
    -c, --count                test count
    -i, --interval             interval
    -s, --seed                 random seed
    -m, --mouse                mouse event percent
    -k, --keyboard             keyboard event percent
    -H, --hardkey              hardkey event percent
    -S, --swap                 swap event percent
    -T, --time                 test time
    -C, --component            component event percent
    -r, --rotate               rotate event percent
    -e, --allow ability        the ability name of allowlist
    -E, --block ability        the ability name of blocklist
    -Y, --blockCompId          the id list of block component
    -y, --blockCompType        the type list of block component
    -I, --screenshot           get screenshot(only in random input)
    -B, --checkBWScreen        black and white screen detection
    -U, --Uri                  set Uri pages
    -x, --Uri-type             set Uri-type
  $ wukong special -help    #wukong专项测试帮助菜单
  usage: wukong special [<arguments>]
  These are wukong special arguments list:
    -h, --help                 special test help
    -t, --touch[x,y]           touch event
    -c, --count                total count of test
    -i, --interval             interval
    -S, --swap[option]         swap event
                                option is -s|-e|-b
                                -s, --start: the start point of swap
                                -e, --end: the end point of swap
                                -b, --bilateral: swap go and back
    -k, --spec_insomnia        power on/off event
    -T, --time                 total time of test
    -C, --component            component event
    -p, --screenshot           get screenshot(only in componment input)
    -r, --record               record user operation
    -R, --replay               replay user operation
    -u, --uitest               uitest dumpLayout

随机测试

命令参数

命令 功能 必选 说明
-h,–help 获取当前测试的帮助信息。 -
-c,–count 设置执行次数,与测试总时间-T冲突。二者取其一。 单位次数,默认10次。
-i,–interval 设置执行间隔。 单位ms,默认1500ms。
-s,–seed 设置随机种子。 配置相同随机种子,会生成相同随机事件序列。
-b,–bundle[bundlename,……,bundlename] 设置本次测试的允许应用名单,与-p冲突。 默认测试当前设备所有应用(应用名称用英文逗号隔开)。
-p,–prohibit[bundlename,……,bundlename] 设置本次测试的禁止应用名单,与-b冲突。 默认不禁止任何应用(应用名称用英文逗号隔开)。
-d,–page[page,……,page] 设置本次测试的禁止页面名单。 系统默认禁止pages/system页面(页面名称用逗号隔开)。
-a,–appswitch 设置应用随机拉起测试比例。 默认10%。
-t,–touch 设置屏幕随机触摸测试比例。 默认10%。
-S,–swap 设置屏幕随机移动测试比例。 默认3%。
-m,–mouse 设置屏幕随机鼠标测试比例。 默认1%。
-k,–keyboard 设置屏幕随机键盘操作测试比例。 默认2%。
-H,–hardkey 设置随机物理按键测试比例。 默认2%。
-r,–rotate 设置随机屏幕旋转测试比例。 默认2%。
-C, –component 设置随机控件测试比例。 默认70%。
-I, –screenshot 控件测试截图。 -
-T,–time 设置测试总时间,与设置执行次数-c冲突。二者取其一。 单位分钟,默认10分钟。
-e, –allow ability 设置允许测试的ability。 -
-E, –block ability 设置禁止测试的ability。 -
-Y, –blockCompId 设置不进行注入的CompId。 -
-y, –blockCompType 设置不进行注入的CompType。 -
-B, –checkBWScreen 设置启用黑白屏检测。 -
-U, -uri 设置应用拉起页面uri。 -
-x, -uriType 设置应用拉起页面uriType。 -

使用示例

  • 设置100次事件注入
  $ wukong exec -s 10 -i 1000 -a 0.28 -t 0.72 -c 100

命令中各参数含义: |命令 |参数值 |说明 | |————–|————–|————–| |wukong exec|- |主命令。 | |-s |10 |参数设置随机种子,10为种子值。| |-i|1000 |参数设置应用拉起间隔为1000ms。| |-a|0.28 |参数设置应用随机拉起测试比例28%。 | |-t|0.72 |参数设置屏幕随机touch测试比例为72%。 | |-c|100 |参数设置执行次数为100次。 |

  • 指定页面压测
  > 显示启动
  > hdc_std shell
  $ wukong exec -b bundlename -a abilityname -U uri

  > 隐式启动
  > hdc_std shell
  $ wukong exec -b bundlename -U uri -x uriType
  • 设置允许测试和禁止测试的ability bash $ wukong exec -b com.ohos.settings -e com.ohos.settings.MainAbility -E com.ohos.settings.AppInfoAbility > 说明 > > 若配置-e、-E则须配置-b来指定应用。

专项测试

命令参数

命令 功能 必选 说明
-h, –help 获取当前专项测试的帮助信息。 -
-k, –spec_insomnia 休眠唤醒专项测试。 -
-c, –count 设置执行次数。 单位次数,默认10次。
-i, –interval 设置执行间隔。 单位ms,默认1500ms。
-S, –swap 滑动测试。 -
-s, –start[x,y] 设置滑动测试起点坐标。 坐标均为正值。
-e, –end[x,y] 设置滑动测试终点坐标。 坐标均为正值。
-b, –bilateral 设置往返滑动。 默认不往返滑动。
-t, –touch[x,y] 点击测试。 -
-T, –time 设置测试总时间。 单位分钟,默认10分钟。
-C, –component 控件顺序遍历测试。 需要设置测试应用名称。
-r, –record 录制。 需要指定录制文件。
-R, –replay 回放。 需要指定回放文件。
-p, –screenshot 控件测试截图。 -

测试命令

$ wukong special -C [bundlename] -p

专注测试

命令参数

命令 功能 必选 说明
-n,–numberfocus 设置每个控件注入的次数。 单位次数。
-f, –focustypes 设置需要专注的控件类型。 以英文逗号隔开。
-h,–help 获取当前测试的帮助信息。 -
-c,–count 设置执行次数,与设置执行时间-T冲突。二者取其一。 单位次数,默认10次。
-i,–interval 设置执行间隔。 单位ms,默认1500ms。
-s,–seed 设置随机种子。 配置相同随机种子,会生成相同随机事件序列。
-b,–bundle[bundlename,……,bundlename] 设置本次测试的允许应用名单,与-p冲突。 默认测试当前设备所有应用(应用名称用英文逗号隔开)。
-p,–prohibit[bundlename,……,bundlename] 设置本次测试的禁止应用名单,与-b冲突。 默认不禁止任何应用(应用名称用英文逗号隔开)。
-d,–page[page,……,page] 设置本次测试的禁止页面名单。 系统默认禁止pages/system页面(页面名称用逗号隔开)。
-a,–appswitch 设置应用随机拉起测试比例。 默认10%。
-t,–touch 设置屏幕随机触摸测试比例。 默认10%。
-S,–swap 设置屏幕随机移动测试比例。 默认3%。
-m,–mouse 设置屏幕随机鼠标测试比例。 默认1%。
-k,–keyboard 设置屏幕随机键盘操作测试比例。 默认2%。
-H,–hardkey 设置随机物理按键测试比例。 默认2%。
-r,–rotate 设置随机屏幕旋转测试比例。 默认2%。
-C, –component 设置随机控件测试比例。 默认70%。
-I, –screenshot 控件测试截图。 -
-T,–time 设置测试总时间,与设置执行次数-c冲突。二者取其一。 单位分钟,默认10分钟。
-e, –allow ability 设置允许测试的ability。 -
-E, –block ability 设置禁止测试的ability。 -
-Y, –blockCompId 设置不进行注入的CompId。 -
-y, –blockCompType 设置不进行注入的CompType。 -
-B, –checkBWScreen 设置启用黑白屏检测。 -

使用示例

$ wukong focus -s 10 -i 1000 -a 0.28 -t 0.72 -c 100

命令中各参数含义: |命令 |参数值 |说明 | |————–|————–|————–| |wukong focus|- |主命令。 | |-s |10 |参数设置随机种子,10为种子值。| |-i|1000 |参数设置应用拉起间隔为1000ms。| |-a|0.28 |参数设置应用随机拉起测试比例28%。 | |-t|0.72 |参数设置屏幕随机touch测试比例为72%。 | |-c|100 |参数设置执行次数为100次。 |

查看测试结果

测试结果输出路径

执行完测试指令后,会自动生成测试结果,测试结果输出根路径如下:

  • 2022/9/22之前的DevEco Studio版本,结果存放路径为:/data/local/wukong/report/xxxxxxxx_xxxxxx/
  • 2022/9/22之后的DevEco Studio版本,结果存放路径为:/data/local/tmp/wukong/report/xxxxxxxx_xxxxxx/

测试报告文件目录

类型 描述
exception/ 存放本次测试产生的异常文件。
screenshot/ 存放测试遍历的截图。
wukong_report.csv 测试报告统计汇总。
wukong.log 测试操作历程。

查看操作日志

wukong支持通过hdc命令将日志获取到本地,查看操作历程。

# wukong.log文件对应路径如下
/data/local/tmp/wukong/report/xxxxxxxx_xxxxxx/wukong.log

# 查看wukong测试报告文件目录操作如下
$ cd /data/local/tmp/wukong/report/20170805_170053
$ ls
data.js  exception  wukong.log  wukong_report.csv

# 开启shell窗口,用hdc file recv获取wukong日志
C:\Users\xxx>hdc file recv /data/local/tmp/wukong/report/20170805_170053/wukong.log C:\Users\xxx\Desktop\log
[I][2024-01-03 20:08:02] HdcFile::TransferSummary success
FileTransfer finish, Size:76492, File count = 1, time:16ms rate:4780.75kB/s

常见问题

failed to connect to AAMS

错误描述

failed to connect to AAMS.

可能原因

AAMS被hypium或者dev testing的UIViewer占用了,AAMS同一时间只能被一个程序连接。

解决方案

结束占用AAMS的进程,或直接重启设备。

Errorcode:(4005)

错误描述

Errorcode:(4005).

可能原因

因屏幕显示区域大小变化,导致无障碍获取页面信息失败。

解决方案

该错误不影响测试流程,无需处理。

Errorcode:(4007)

错误描述

Errorcode:(4007).

可能原因

因屏幕显示区域大小变化,导致无障碍获取页面信息失败。

解决方案

该错误不影响测试流程,无需处理。
