Line

直线绘制组件。

说明：

该组件从API version 7开始支持。后续版本如有新增内容，则采用上角标单独标记该内容的起始版本。

该组件从API version 20开始支持使用AttributeUpdater类的updateConstructorParams接口更新构造参数。

子组件

无

接口

Line(options?: LineOptions)

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
options LineOptions 否 Line绘制区域。

LineOptions18+对象说明

用于描述Line绘制区域。

卡片能力： 从API version 18开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 18开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称 类型 必填 说明
width Length 否 宽度。
值为异常值或缺省时按照自身内容需要的宽度处理。
默认单位：vp
height Length 否 高度。
值为异常值或缺省时按照自身内容需要的宽度处理。
默认单位：vp

属性

除支持通用属性外，还支持以下属性：

startPoint

startPoint(value: Array<any>)

设置直线起点坐标点（相对坐标），支持attributeModifier动态设置属性方法，异常值按照默认值处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
value Array<Length> 是 直线起点坐标点（相对坐标），单位vp。
默认值：[0, 0]

endPoint

endPoint(value: Array<any>)

设置直线终点坐标点（相对坐标），支持attributeModifier动态设置属性方法，异常值按照默认值处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
value Array<Length> 是 直线终点坐标点（相对坐标），单位vp。
默认值：[0, 0]

fill

fill(value: ResourceColor)

设置填充区域颜色，支持attributeModifier动态设置属性方法。Line组件无法形成闭合区域，该属性设置无效。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
value ResourceColor 是 填充区域颜色。
默认值：Color.Black

fillOpacity

fillOpacity(value: number|string|Resource)

设置填充区域透明度，支持attributeModifier动态设置属性方法。Line组件无法形成闭合区域，该属性设置无效。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
value number | string | Resource 是 填充区域透明度。
默认值：1

stroke

stroke(value: ResourceColor)

设置边框颜色，支持attributeModifier动态设置属性方法，不设置时，默认没有边框。异常值不会绘制边框线条。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
value ResourceColor 是 边框颜色。

strokeDashArray

strokeDashArray(value: Array<any>)

设置边框间隙，支持attributeModifier动态设置属性方法。线段相交时可能会出现重叠现象。取值范围≥0，异常值按照默认值处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
value Array<Length> 是 边框间隙。
默认值：[]
默认单位：vp

strokeDashOffset

strokeDashOffset(value: number | string)

设置边框绘制起点的偏移量，支持attributeModifier动态设置属性方法。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
value number | string 是 边框绘制起点的偏移量。
默认值：0
默认单位：vp

strokeLineCap

strokeLineCap(value: LineCapStyle)

设置边框端点绘制样式，支持attributeModifier动态设置属性方法。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
value LineCapStyle 是 边框端点绘制样式。
默认值：LineCapStyle.Butt

strokeLineJoin

strokeLineJoin(value: LineJoinStyle)

设置边框拐角绘制样式，支持attributeModifier动态设置属性方法。Line组件不支持拐角，该属性设置无效。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
value LineJoinStyle 是 边框拐角绘制样式。
默认值：LineJoinStyle.Miter

strokeMiterLimit

strokeMiterLimit(value: number|string)

设置锐角绘制成斜角的极限值，支持attributeModifier动态设置属性方法。Line组件不支持设置锐角图形，该属性设置无效。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
value number | string 是 锐角绘制成斜角的极限值。
默认值：4

strokeOpacity

strokeOpacity(value: number|string|Resource)

设置边框透明度，支持attributeModifier动态设置属性方法。该属性的取值范围是[0.0, 1.0]，若给定值小于0.0，则取值为0.0；若给定值大于1.0，则取值为1.0，其余异常值按1.0处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
value number | string | Resource 是 边框透明度。
默认值：1

strokeWidth

strokeWidth(value: Length)

设置边框宽度，支持attributeModifier动态设置属性方法。该属性若为string类型, 暂不支持百分比，百分比按照1px处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
value Length 是 边框宽度，取值范围≥0。
默认值：1
默认单位：vp
异常值按照默认值处理。

antiAlias

antiAlias(value: boolean)

设置是否开启抗锯齿效果，支持attributeModifier动态设置属性方法。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
value boolean 是 是否开启抗锯齿效果。
true：开启抗锯齿；false：关闭抗锯齿。
默认值：true

示例

示例1（组件属性绘制）

通过startPoint、endPoint、fillOpacity、stroke、strokeDashArray、strokeDashOffset属性分别绘制直线的起始点、结束点、透明度、直线颜色、边框间隙、绘制起点。

// xxx.ets
@Entry
@Component
struct LineExample {
  build() {
    Column({ space: 10 }) {
      // 线条绘制的起止点坐标均是相对于Line组件本身绘制区域的坐标
      Line()
        .width(200)
        .height(150)
        .startPoint([0, 0])
        .endPoint([50, 100])
        .stroke(Color.Black)
        .backgroundColor('#F5F5F5')
      Line()
        .width(200)
        .height(150)
        .startPoint([50, 50])
        .endPoint([150, 150])
        .strokeWidth(5)
        .stroke(Color.Orange)
        .strokeOpacity(0.5)
        .backgroundColor('#F5F5F5')
      // strokeDashOffset用于定义关联虚线strokeDashArray数组渲染时的偏移
      Line()
        .width(200)
        .height(150)
        .startPoint([0, 0])
        .endPoint([100, 100])
        .stroke(Color.Black)
        .strokeWidth(3)
        .strokeDashArray([10, 3])
        .strokeDashOffset(5)
        .backgroundColor('#F5F5F5')
      // 当坐标点设置的值超出Line组件的宽高范围时，线条会画出组件绘制区域
      Line()
        .width(50)
        .height(50)
        .startPoint([0, 0])
        .endPoint([100, 100])
        .stroke(Color.Black)
        .strokeWidth(3)
        .strokeDashArray([10, 3])
        .backgroundColor('#F5F5F5')
    }
  }
}

zh-cn_image_0000001219982725

示例2（边框端点绘制）

通过strokeLineCap属性绘制直线的边框端点样式。

// xxx.ets
@Entry
@Component
struct LineExample1 {
  build() {
    Row({ space: 10 }) {
      // 当LineCapStyle值为Butt时
      Line()
        .width(100)
        .height(200)
        .startPoint([50, 50])
        .endPoint([50, 200])
        .stroke(Color.Black)
        .strokeWidth(20)
        .strokeLineCap(LineCapStyle.Butt)
        .backgroundColor('#F5F5F5')
        .margin(10)
      // 当LineCapStyle值为Round时
      Line()
        .width(100)
        .height(200)
        .startPoint([50, 50])
        .endPoint([50, 200])
        .stroke(Color.Black)
        .strokeWidth(20)
        .strokeLineCap(LineCapStyle.Round)
        .backgroundColor('#F5F5F5')
      // 当LineCapStyle值为Square时
      Line()
        .width(100)
        .height(200)
        .startPoint([50, 50])
        .endPoint([50, 200])
        .stroke(Color.Black)
        .strokeWidth(20)
        .strokeLineCap(LineCapStyle.Square)
        .backgroundColor('#F5F5F5')
    }
  }
}

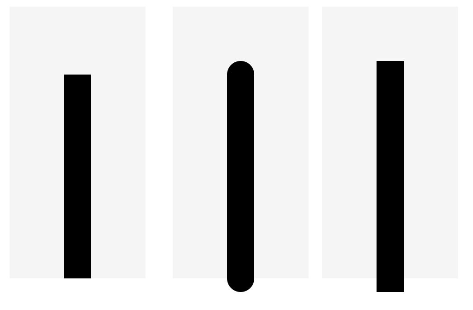

zh-cn_image1_0000001219982725

示例3（边框间隙绘制）

通过strokeDashArray属性绘制直线的边框间隙。

// xxx.ets
@Entry
@Component
struct LineExample {
  build() {
    Column() {
      Line()
        .width(300)
        .height(30)
        .startPoint([50, 30])
        .endPoint([300, 30])
        .stroke(Color.Black)
        .strokeWidth(10)
      // 设置strokeDashArray的数组间隔为 50
      Line()
        .width(300)
        .height(30)
        .startPoint([50, 20])
        .endPoint([300, 20])
        .stroke(Color.Black)
        .strokeWidth(10)
        .strokeDashArray([50])
      // 设置strokeDashArray的数组间隔为 50, 10
      Line()
        .width(300)
        .height(30)
        .startPoint([50, 20])
        .endPoint([300, 20])
        .stroke(Color.Black)
        .strokeWidth(10)
        .strokeDashArray([50, 10])
      // 设置strokeDashArray的数组间隔为 50, 10, 20
      Line()
        .width(300)
        .height(30)
        .startPoint([50, 20])
        .endPoint([300, 20])
        .stroke(Color.Black)
        .strokeWidth(10)
        .strokeDashArray([50, 10, 20])
      // 设置strokeDashArray的数组间隔为 50, 10, 20, 30
      Line()
        .width(300)
        .height(30)
        .startPoint([50, 20])
        .endPoint([300, 20])
        .stroke(Color.Black)
        .strokeWidth(10)
        .strokeDashArray([50, 10, 20, 30])
    }
  }
}

zh-cn_image2_0000001219982725

示例4（宽和高使用不同参数类型绘制直线）

width、height属性分别使用不同的长度类型绘制直线。

// xxx.ets
@Entry
@Component
struct LineTypeExample {
  build() {
    Column({ space: 10 }) {
      // 在200 * 200的区域内绘制一个起始点为（0,0），终点为（150,150），边框宽度为10的直线
      Line({ width: '200', height: '200' })// 使用string类型
        .startPoint([0, 0])
        .endPoint([150, 150])
        .stroke(Color.Black)
        .strokeWidth(10)
        .backgroundColor('#F5F5F5')
        .margin(10)
      // 在200 * 200的区域内绘制一个起始点为（0,50），终点为（150,150），边框宽度为10的直线
      Line({ width: 200, height: 200 })// 使用number类型
        .startPoint([0, 50])
        .endPoint([150, 150])
        .stroke(Color.Black)
        .strokeWidth(10)
        .backgroundColor('#F5F5F5')
        .margin(10)
      // 在200 * 200的区域内绘制一个起始点为（0,100），终点为（150,150），边框宽度为10的直线
      Line({ width: $r('app.string.LineWidth'), height: $r('app.string.LineHeight') })// 使用Resource类型，需用户自定义
        .startPoint([0, 100])
        .endPoint([150, 150])
        .stroke(Color.Black)
        .strokeWidth(10)
        .backgroundColor('#F5F5F5')
        .margin(10)
    }.width('100%')
  }
}

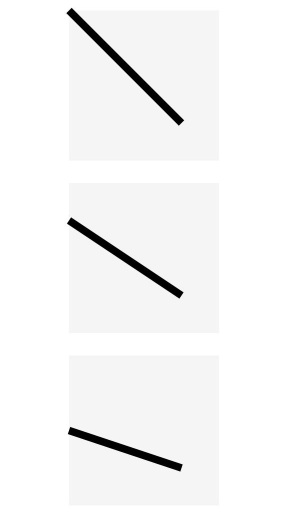

lineDemo4

示例5（使用attributeModifier动态设置Line组件的属性）

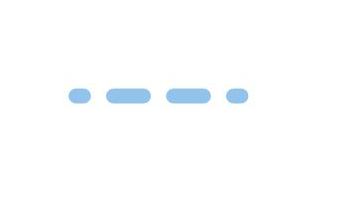

以下示例展示了如何使用attributeModifier动态设置Line组件的startPoint、endPoint、stroke、strokeDashArray、strokeDashOffset、strokeLineCap、strokeOpacity、strokeWidth和antiAlias属性。

// xxx.ets
class MyLineModifier implements AttributeModifier<LineAttribute> {
  applyNormalAttribute(instance: LineAttribute): void {
    // 一个起始点为（10, 10），终点为（120, 10）的直线，边框颜色#2787D9，边框间隙[20]，向左偏移15，线条两端样式为半圆，边框透明度0.5，边框宽度10，抗锯齿开启
    instance.startPoint([10,10])
    instance.endPoint([120, 10])
    instance.stroke("#2787D9")
    instance.strokeDashArray([20])
    instance.strokeDashOffset("15")
    instance.strokeLineCap(LineCapStyle.Round)
    instance.strokeOpacity(0.5)
    instance.strokeWidth(10)
    instance.antiAlias(true)
  }
}

@Entry
@Component
struct LineModifierDemo {
  @State modifier: MyLineModifier = new MyLineModifier()

  build() {
    Column() {
      Line()
        .attributeModifier(this.modifier)
        .offset({ x: 20, y: 20 })
    }
  }
}
