UIServiceExtension（仅对系统应用开放）

概述

UIServiceExtension是UIService类型的ExtensionAbility浮窗类组件，提供UI界面（例如预览界面）和后台服务能力。组件内部持有了一个UIServiceExtensionContext，通过UIServiceExtensionContext提供了丰富的接口供外部使用。

本文描述中称被启动的UIServiceExtension为服务端，称启动UIServiceExtension的组件为客户端。

应用可以通过启动和连接两种形式使用UIServiceExtension。 - 通过UIAbilityContext、UIExtensionContext、ServiceExtensionContext调用startUIServiceExtensionAbility()方法启动UIServiceExtension。 - 通过UIAbilityContext、UIExtensionContext调用connectUIServiceExtensionAbility()方法连接UIServiceExtension。

此处有如下细节需要注意：

生命周期

UIServiceExtension提供了onCreate()、onWindowWillCreate()、onWindowDidCreate()、onRequest()、onConnect()、onDisconnect()、onData()和onDestroy()生命周期接口函数，根据需要重写对应的回调方法。下图展示了UIServiceExtension的生命周期。

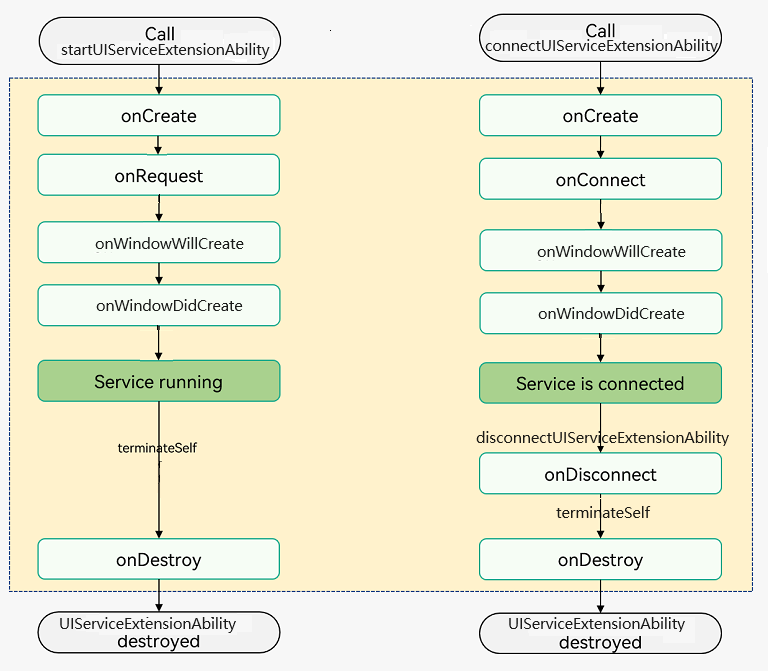

图1 UIServiceExtension生命周期

UIServiceExtensionAbility-lifecycle

  • onCreate

UIServiceExtension被首次创建时触发该回调，开发者可以在此进行一些初始化的操作，例如注册公共事件监听等。

说明： 如果UIServiceExtension已创建，再次启动该UIServiceExtension不会触发onCreate()回调。

  • onRequest

当另一个组件调用startUIServiceExtensionAbility()方法启动该UIServiceExtension时，触发该回调。执行此方法后，UIServiceExtension会启动并前端运行。每调用一次startUIServiceExtensionAbility()方法均会触发该回调。

  • onWindowWillCreate

创建窗口之前回调，开发者传递窗口参数给系统。设置config.windowAttribute属性值为window.ExtensionWindowAttribute.SUB_WINDOW，此时创建的是子窗; 设置config.windowAttribute属性值为window.ExtensionWindowAttribute.SYSTEM_WINDOW，此时创建的是系统窗; 目前UIAbilityContext和UIExtensionContext拉起UIServiceExtension创建的窗口支持子窗和系统窗，其他context（ServiceExtensionContext）拉起UIServiceExtension创建的窗口只支持系统窗。一个UIServiceExtension只能创建一个窗口。

  • onWindowDidCreate

创建窗口回调接口，开发者通过Window对象操作窗口。通过window.on(‘windowVisibilityChange’)方法绑定窗口事件，处理各种窗口事件，如窗口显示、窗口隐藏、窗口销毁等。

  • onConnect

当另一个组件调用connectUIServiceExtensionAbility()方法与该服务连接时，触发该回调。此方法中，接收一个调用方远端代理对象（UIServiceHostProxy），服务端拿到这个对象后可以通过这个对象与客户端进行通信。同一个客户端，want里面的(DeviceId, BundleName,ModuleName,AbilityName)以及callback对象相同情况下去连接，只会在第一次收到onConnect()，其他情况每次连接都会收到onConnect()。

  • onData

数据接收回调。接收调用方通过UIServiceProxy发送的数据。

  • onDisconnect

当连接断开时，将触发该回调。客户端死亡或者调用disconnectServiceExtensionAbility()方法可以使连接断开。

  • onDestroy

当不再使用服务且准备将其销毁该实例时，触发该回调。开发者可以在该回调中清理资源，如注销监听等。

实现一种UIService类型Extension基类

开发准备

只有系统应用才允许实现UIServiceExtension，因此开发者在开发之前需做如下准备：

  • 替换Full SDK：UIServiceExtension相关接口都被标记为System-API，默认对开发者隐藏，因此需要手动从镜像站点获取Full SDK，并在DevEco Studio中替换，具体操作可参考替换指南。

  • 申请AllowAppUsePrivilegeExtension特权：只有具有AllowAppUsePrivilegeExtension特权的应用才允许开发UIServiceExtension，具体申请方式可参考应用特权配置指南。

创建UIServiceExtension

在DevEco Studio工程中手动新建一个UIServiceExtension，具体步骤如下：

  1. 在工程Module对应的ets目录下，右键选择“New > Directory”，新建一个目录并命名为UIServiceExtension。

  2. 在UIServiceExt目录，右键选择“New > ArkTS File”，新建一个文件并命名为UIServiceExt.ets。

    ├── ets
│ ├── UIServiceExt
│ │   ├── UIServiceExt.ets

  3. UIServiceExt.ets文件中，增加导入UIServiceExtensionAbility的依赖包，自定义类继承UIServiceExtensionAbility并实现生命周期回调。

    import { common, UIServiceExtensionAbility, Want } from '@kit.AbilityKit';
import { hilog } from '@kit.PerformanceAnalysisKit';
import { window } from '@kit.ArkUI';


export default class UIServiceExtAbility extends UIServiceExtensionAbility {
  // 创建UIServiceExtensionAbility
  onCreate(want: Want) {
    hilog.info(0x0000, 'testTag', '%{public}s', 'Ability onCreate');
  }


  // 请求处理
  onRequest(want: Want, startId: number) {
    hilog.info(0x0000, 'testTag', '%{public}s', 'Ability onRequest');
  }


  // 连接
  onConnect(want: Want, proxy: common.UIServiceHostProxy) {
    hilog.info(0x0000, 'testTag', '%{public}s', 'Ability onConnect');
  }


  // 断开连接
  onDisconnect(want: Want, proxy: common.UIServiceHostProxy) {
    hilog.info(0x0000, 'testTag', '%{public}s', 'Ability onDisconnect');
  }


  // 窗口即将创建
  onWindowWillCreate(config: window.ExtensionWindowConfig): void {
    hilog.info(0x0000, 'testTag', '%{public}s', 'Ability onWindowWillCreate');
    let rect: window.Rect = {
      left: 100,
      top: 100,
      width: 500,
      height: 500
    };
    config.windowRect = rect;
    // 创建子窗
    config.windowName = 'sub_window'
    config.windowAttribute = window.ExtensionWindowAttribute.SUB_WINDOW;
    config.windowRect = rect;
    config.subWindowOptions = {
      title: 'sub_window_title',
      decorEnabled: true,
      // 是否模态窗口
      isModal: false
    };
    hilog.info(0x0000, 'testTag', '%{public}s', 'Ability onWindowWillCreate end');
  }


  // 窗口创建完成
  onWindowDidCreate(window: window.Window) {
    hilog.info(0x0000, 'testTag', '%{public}s', 'Ability onWindowDidCreate');
    window.setUIContent('uiservice/page/WindowPage');
    window.showWindow();
  }


  // 接收数据
  onData(proxy: common.UIServiceHostProxy, data: Record<string, Object>) {
    hilog.info(0x0000, 'testTag', '%{public}s', 'Ability onData');
  }


  // 销毁
  onDestroy() {
    hilog.info(0x0000, 'testTag', '%{public}s', 'Ability onDestroy');
  }
}

  4. 在工程Module对应的module.json5配置文件中注册UIServiceExtensionAbility，type标签需要设置为“uiService”，srcEntry标签表示当前ExtensionAbility组件所对应的代码路径。

    {
  "module": {
    // ...
    "extensionAbilities": [
      {
        "name": "UIServiceExtAbility",
        "icon": "$media:icon",
        "description": "uiService",
        "type": "uiService",
        "exported": true,
        "srcEntry": "./ets/UIServiceExtAbility/UIServiceExtAbility.ets"
      }
    ]
  }
}

启动UIServiceExtension

应用通过startUIServiceExtensionAbility()方法启动一个UIServiceExtension，组件的onRequest()回调就会被调用，并在该回调方法中接收到调用者传递过来的want对象。UIServiceExtension启动后，其生命周期独立于客户端，即使客户端已经销毁，该后台服务仍可继续运行，窗口创建失败或销毁后该服务会被销毁。因此，后台服务需要在其工作完成时通过调用UIServiceExtensionContext的terminateSelf()来自行停止。

在应用中启动一个新的UIServiceExtensionAbility。示例中的context的获取方式请参见获取UIAbility的上下文信息。

import { common, Want } from '@kit.AbilityKit';
import { BusinessError } from '@kit.BasicServicesKit';

@Entry
@Component
struct Index {
  build() {
    Column() {
      Row() {
        // 创建启动按钮
        Button('start ability')
          .enabled(true)
          .onClick(() => {
            let context = this.getUIContext().getHostContext() as common.UIAbilityContext;
            let startWant: Want = {
              bundleName: 'com.acts.uiserviceextensionability',
              abilityName: 'UiServiceExtAbility',
            };
            try {
              // 启动UIServiceExtensionAbility
              context.startUIServiceExtensionAbility(startWant).then(() => {
                console.info(`startUIServiceExtensionAbility success.`);
              }).catch((error: BusinessError) => {
                console.error(`startUIServiceExtensionAbility failed, err code: ${error.code}, err msg: ${error.message}.`);
              })
            } catch (err) {
              let code = (err as BusinessError).code;
              let msg = (err as BusinessError).message;
              console.error(`startUIServiceExtensionAbility failed, err code: ${code}, err msg: ${msg}.`);
            }
          })
      }
    }
  }
}

连接UIServiceExtension

应用可以通过connectUIServiceExtensionAbility()连接一个服务（在Want对象中指定启动的目标服务），服务的onConnect()就会被调用，并在该回调方法中接收到调用者传递过来的Want对象，从而建立连接。

客户端调用connectUIServiceExtensionAbility()连接服务端时，会接收并保存服务端返回的UIServiceProxy对象，该proxy对象可以用于向服务端发送数据。客户端需要通过保存的UIServiceProxy对象来调用disconnectServiceExtensionAbility()断开与服务端的连接。

  • 使用connectUIServiceExtensionAbility()建立与UIServiceExtension的连接。示例中的context的获取方式请参见获取UIAbility的上下文信息。

    import { common, Want } from '@kit.AbilityKit';
import { BusinessError } from '@kit.BasicServicesKit';


@Entry
@Component
struct Page_UIServiceExtensionAbility {
  @State uiServiceProxy: common.UIServiceProxy|null = null;


  build() {
    Column() {
      //...
      Row() {
        //...
      }.onClick(() => {
        const context = this.getUIContext().getHostContext() as common.UIAbilityContext;
        const want: Want = {
          deviceId: '',
          bundleName: 'com.example.myapplication',
          abilityName: ''
        };
        // 定义回调
        const callback: common.UIServiceExtensionConnectCallback = {
          onData: (data: Record<string, Object>): void => {
            console.info(`onData, data: ${JSON.stringify(data)}.`);
          },
          onDisconnect: (): void => {
            console.info(`onDisconnect.`);
          }
        };
        // 连接UIServiceExtensionAbility
        context.connectUIServiceExtensionAbility(want, callback).then((uiServiceProxy: common.UIServiceProxy) => {
          this.uiServiceProxy = uiServiceProxy;
          console.info(`connectUIServiceExtensionAbility success.`);
        }).catch((error: BusinessError) => {
          console.error(`connectUIServiceExtensionAbility failed, err code:${error.code}, err msg: ${error.message}.`);
        });
      })
    }
  }
}

  • 使用disconnectUIServiceExtensionAbility()断开与UIServiceExtension的连接。

    import { common } from '@kit.AbilityKit';
import { BusinessError } from '@kit.BasicServicesKit';


@Entry
@Component
struct Page_UIServiceExtensionAbility {
  @State uiServiceProxy: common.UIServiceProxy|null = null;


  build() {
    Column() {
      //...
      Row() {
        //...
      }.onClick(() => {
        const context = this.getUIContext().getHostContext() as common.UIAbilityContext;
        // this.uiServiceProxy是连接时保存的proxy对象
        context.disconnectUIServiceExtensionAbility(this.uiServiceProxy).then(() => {
          console.info(`disconnectUIServiceExtensionAbility success.`);
        }).catch((error: BusinessError) => {
          console.error(`disconnectUIServiceExtensionAbility failed, err code: ${error.code}, err msg: ${error.message}.`);
        });
      })
    }
  }
}

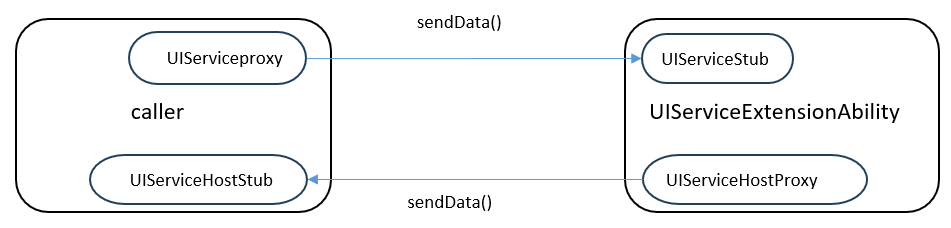

客户端与服务端双向通信

UIServiceExtension启动时，有如下操作：

  1. 客户端通过调用connectUIServiceExtensionAbility(), 返回UIServiceProxy对象。使用该proxy对象往UIServiceExtension服务端发送数据。
  2. UIServiceExtension通过onConnect()回调，获得UIServiceHostProxy对象。通过这个proxy往客户端发送数据。

UIServiceExtensionAbility-bidirectionalcommunication

客户端与服务端通信

  • 客户端收发数据

客户端通过connectUIServiceExtensionAbility()连接服务端，获得UIServiceProxy对象。通过它的sendData()方法发送数据给服务端。服务端通过onData()回调接收数据。 “`ts import { common, Want } from ‘@kit.AbilityKit’; import { BusinessError } from ‘@kit.BasicServicesKit’;

@Entry
@Component
struct Index {
  comProxy: common.UIServiceProxy|null = null;
  connectCallback: common.UIServiceExtensionConnectCallback = {
    onData: (data: Record<string, Object>) => {
      console.info(`onData, data: ${JSON.stringify(data)}.`);
    },
    onDisconnect: () => {
      console.info(`onDisconnect.`);
    }
  }

  build() {
    Column() {
      Row() {
        // 创建连接按钮
        Button('connect ability')
          .enabled(true)
          .onClick(() => {
            let context = this.getUIContext().getHostContext() as common.UIAbilityContext;
            let startWant: Want = {
              bundleName: 'com.acts.uiserviceextensionability',
              abilityName: 'UiServiceExtAbility',
            };
            try {
              // 连接UIServiceExtensionAbility
              context.connectUIServiceExtensionAbility(startWant, this.connectCallback)
                .then((proxy: common.UIServiceProxy) => {
                  this.comProxy = proxy;
                  let formData: Record<string, string> = {
                    'test': 'test'
                  };
                  try {
                    this.comProxy.sendData(formData);
                  } catch (err) {
                    let code = (err as BusinessError).code;
                    let msg = (err as BusinessError).message;
                    console.error(`sendData failed, err code: ${code}, err msg: ${msg}.`);
                  }
                })
                .catch((err: BusinessError) => {
                  console.error(`connectUIServiceExtensionAbility failed, err code: ${err.code}, err msg: ${err.message}.`);
                });
            } catch (err) {
              let code = (err as BusinessError).code;
              let msg = (err as BusinessError).message;
              console.error(`connectUIServiceExtensionAbility failed, err code: ${code}, err msg: ${msg}.`);
            }
          })
      }
    }
  }
}
```
  • 服务端收发数据

服务端通过onData()接收客户端传递的数据，使用保存的客户端连接服务端时传递过来的UIServiceHostProxy对象，调用sendData()将服务端数据发送给客户端。 “`ts import { common, Want, UIServiceExtensionAbility } from ‘@kit.AbilityKit’; import { window } from ‘@kit.ArkUI’; import { BusinessError } from ‘@kit.BasicServicesKit’;

export default class MyServiceExtAbility extends UIServiceExtensionAbility {
  comProxy: common.UIServiceHostProxy|null = null;

  // 创建
  onCreate(want: Want) {
    console.info('UIServiceExtensionAbility onCreate');
  }

  // 请求处理
  onRequest(want: Want, startId: number) {
    console.info('UIServiceExtensionAbility onRequest');
  }

  // 连接
  onConnect(want: Want, proxy: common.UIServiceHostProxy) {
    console.info('UIServiceExtensionAbility onConnect');
    this.comProxy = proxy;
  }

  // 断开连接
  onDisconnect(want: Want, proxy: common.UIServiceHostProxy) {
    console.info('UIServiceExtensionAbility onDisconnect');
    this.comProxy = null;
  }

  // 接收数据
  onData(proxy: common.UIServiceHostProxy, data: Record<string, Object>) {
    console.info('UIServiceExtensionAbility onData');
    try {
      let formData: Record<string, string> = {
        'Data': 'reply message'
      };
      proxy.sendData(formData);
    } catch (err) {
      let code = (err as BusinessError).code;
      let msg = (err as BusinessError).message;
      console.error(`sendData failed, err code: ${code}, err msg: ${msg}.`);
    }
  }

  onWindowWillCreate(extensionWindowConfig: window.ExtensionWindowConfig) {
    console.info('UIServiceExtensionAbility onWindowWillCreate');
  }

  onWindowDidCreate(window: window.Window) {
    console.info('UIServiceExtensionAbility onWindowDidCreate');
  }

  onDestroy() {
    console.info('UIServiceExtensionAbility onDestroy');
  }
}
```
