UIExtensionAbility

概述

UIExtensionAbility是UI类型的ExtensionAbility，常用于有进程隔离诉求的系统弹窗、状态栏、胶囊等模块化开发的场景。有嵌入式显示与系统弹窗两种形式。 - 嵌入式显示启动需要与UIExtensionComponent一起配合使用，开发者可以在UIAbility的页面中通过UIExtensionComponent嵌入提供方应用的UIExtensionAbility提供的UI。UIExtensionAbility会在独立于UIAbility的进程中运行，完成其页面的布局和渲染。 - 系统弹窗启动形式需要调用指定接口requestModalUIExtensionAbility或调用应用封装的指定接口启动UIExtensionAbility。

约束限制

  • 当前”sys/commonUI”、”sysDialog”和”sysPicker”类型的UIExtensionAbility仅支持系统应用使用，更详细的UIExtensionAbility类型介绍及对应权限管控可参见：module.json5配置文件。
  • UIExtensionAbility仅支持拥有前台窗口的应用拉起，处于后台运行的应用无法拉起UIExtensionAbility。

生命周期

UIExtensionAbility提供了onCreate、onSessionCreate、onSessionDestroy、onForeground、onBackground和onDestroy生命周期回调，根据需要重写对应的回调方法。

  • onCreate：当UIExtensionAbility创建时回调，执行初始化业务逻辑操作。
  • onSessionCreate：当UIExtensionAbility界面内容对象创建后调用。
  • onSessionDestroy：当UIExtensionAbility界面内容对象销毁后调用。
  • onForeground：当UIExtensionAbility从后台转到前台时触发。
  • onBackground：当UIExtensionAbility从前台转到后台时触发。
  • onDestroy：当UIExtensionAbility销毁时回调，可以执行资源清理等操作。

选择合适的UIExtensionAbility进程模型

UIExtensionAbility支持多实例，每个嵌入式显示对应一个UIExtensionAbility实例。多实例场景下默认是多进程，可配置多进程模型。 当应用中存在多个UIExtensionAbility实例，这些实例可以为多个独立进程，也可以共用同一个进程，还可以分为多组、同组实例共用同一个进程。通过module.json5配置文件中的extensionProcessMode字段，即可为选择对应的进程模型，三种模型对比如下： |进程模型|extensionProcessMode字段配置|说明| |——–|——–|——–| |同一bundle中所有UIExtensionAbility共进程|bundle| UIExtensionAbility实例之间的通信无需跨IPC通信；实例之间的状态不独立，会存在相互影响。| |相同name的UIExtensionAbility共进程|type|将同UIExtensionAbility类配置在同一个进程下，便于应用针对UIExtensionAbility类型对实例进行管理。| |每个UIExtensionAbility为独立进程|instance|UIExtensionAbility实例之间的状态不会彼此影响，安全性更高；实例之间只能通过跨进程进行通信。|

Bundle中的所有UIExtensionAbility共进程

同一个bundle下的UIExtensionAbility配置在同一个进程中，便于多实例间的通信。需要关注的是，各个实例之间的状态会彼此影响，当进程中的一个实例异常退出，将导致进程中所有的实例也都会退出。

图1 bundle模型配置示意图

uiextability-bundle-processmodel

Index.ets示例代码如下：

import { BusinessError } from '@kit.BasicServicesKit';

@Entry
@Component
struct Index {
  @State message: string = 'UIExtension UserA';
  private myProxy: UIExtensionProxy|undefined = undefined;

  build() {
    Row() {
      Column() {
        Text(this.message)
          .fontSize(30)
          .size({ width: '100%', height: '50' })
          .fontWeight(FontWeight.Bold)
          .textAlign(TextAlign.Center)

        UIExtensionComponent(
          {
            bundleName: 'com.samples.uiextensionability',
            abilityName: 'UIExtensionProvider',
            moduleName: 'entry',
            parameters: {
              'ability.want.params.uiExtensionType': 'sys/commonUI',
            }
          })
          .onRemoteReady((proxy) => {
            this.myProxy = proxy;
          })
          .onReceive((data) => {
            this.message = JSON.stringify(data);
          })
          .onTerminated((terminateInfo: TerminationInfo) => {
            // 被拉起的UIExtensionAbility通过调用terminateSelfWithResult或者terminateSelf正常退出时，触发本回调函数。
            // 回调返回UIExtensionAbility正常退出时的返回结果，包含结果码code和Want数据。
            this.message = `terminate code: ${terminateInfo.code}, want: ${terminateInfo.want}`;
          })
          .onError((error: BusinessError) => {
            // 被拉起的UIExtensionAbility在运行过程中发生异常时，触发本回调函数。
            // 回调返回UIExtensionAbility发生异常时返回的错误码和错误信息。
            this.message = `error code: ${error.code}, error msg: ${error.message}`;
          })
          .offset({ x: 0, y: 10 })
          .size({ width: 300, height: 300 })
          .border({
            width: 5,
            color: 0x317AF7,
            radius: 10,
            style: BorderStyle.Dotted
          })

        UIExtensionComponent(
          {
            bundleName: 'com.samples.uiextension2',
            abilityName: 'UIExtensionProviderB',
            moduleName: 'entry',
            parameters: {
              'ability.want.params.uiExtensionType': 'sys/commonUI',
            }
          })
          .onRemoteReady((proxy) => {
            this.myProxy = proxy;
          })
          .onReceive((data) => {
            this.message = JSON.stringify(data);
          })
          .onTerminated((terminateInfo: TerminationInfo) => {
            // 被拉起的UIExtensionAbility通过调用terminateSelfWithResult或者terminateSelf正常退出时，触发本回调函数。
            // 回调返回UIExtensionAbility正常退出时的返回结果，包含结果码code和Want数据。
            this.message = `terminate code: ${terminateInfo.code}, want: ${terminateInfo.want}`;
          })
          .onError((error: BusinessError) => {
            // 被拉起的UIExtensionAbility在运行过程中发生异常时，触发本回调函数。
            // 回调返回UIExtensionAbility发生异常时返回的错误码和错误信息。
            this.message = `error code: ${error.code}, error msg: ${error.message}`;
          })
          .offset({ x: 0, y: 50 })
          .size({ width: 300, height: 300 })
          .border({
            width: 5,
            color: 0x317AF7,
            radius: 10,
            style: BorderStyle.Dotted
          })
      }
      .width('100%')
    }
    .height('100%')
  }
}

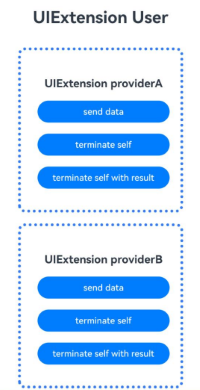

图2 根据上述代码，生成的Index页面如下：

uiextension-bundle-example

采用该进程模型，进程名格式为： process name [{bundleName}：{UIExtensionAbility的类型}] 例如，process name [com.ohos.intentexecutedemo:xxx]。

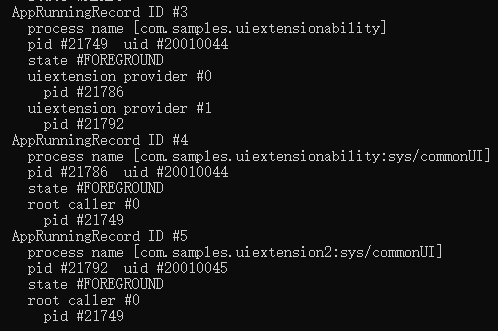

图3 进程模型展示

uiextension-bundle-process-example

同UIExtensionAbility类的所有UIExtensionAbility共进程

根据UIExtensionAbility类进行分配进程，拉起多个同样的UIExtensionAbility实例时，这些实例将配置在同一个进程中。将同UIExtensionAbility类配置在同一个进程下，方便应用针对UIExtensionAbility类型对实例进行管理。

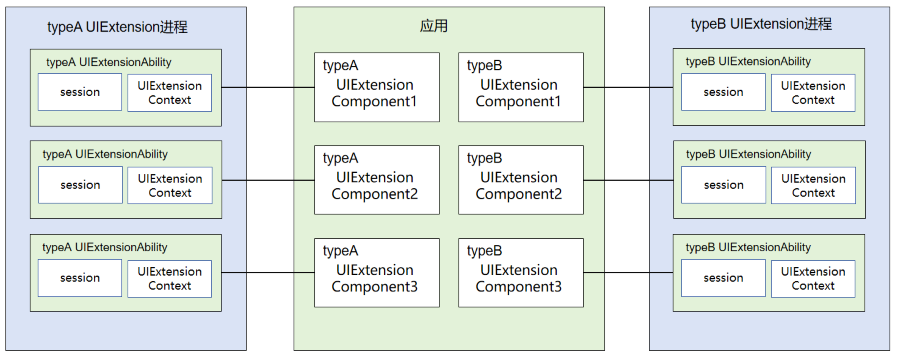

图4 type模型配置示意图

uiextability-type-processmodel

Index.ets示例代码如下：

import { BusinessError } from '@kit.BasicServicesKit';

@Entry
@Component
struct Index {
  @State message: string = 'UIExtension User';
  private myProxy: UIExtensionProxy|undefined = undefined;

  build() {
    Row() {
      Column() {
        Text(this.message)
          .fontSize(30)
          .size({ width: '100%', height: '50' })
          .fontWeight(FontWeight.Bold)
          .textAlign(TextAlign.Center)

        UIExtensionComponent(
          {
            bundleName: 'com.samples.uiextensionability',
            abilityName: 'UIExtensionProviderA',
            moduleName: 'entry',
            parameters: {
              'ability.want.params.uiExtensionType': 'sys/commonUI',
            }
          })
          .onRemoteReady((proxy) => {
            this.myProxy = proxy;
          })
          .onReceive((data) => {
            this.message = JSON.stringify(data);
          })
          .onTerminated((terminateInfo: TerminationInfo) => {
            // 被拉起的UIExtensionAbility通过调用terminateSelfWithResult或者terminateSelf正常退出时，触发本回调函数。
            // 回调返回UIExtensionAbility正常退出时的返回结果，包含结果码code和Want数据。
            this.message = `terminate code: ${terminateInfo.code}, want: ${terminateInfo.want}`;
          })
          .onError((error: BusinessError) => {
            // 被拉起的UIExtensionAbility在运行过程中发生异常时，触发本回调函数。
            // 回调返回UIExtensionAbility发生异常时返回的错误码和错误信息。
            this.message = `error code: ${error.code}, error msg: ${error.message}`;
          })
          .offset({ x: 0, y: 10 })
          .size({ width: 300, height: 300 })
          .border({
            width: 5,
            color: 0x317AF7,
            radius: 10,
            style: BorderStyle.Dotted
          })

        UIExtensionComponent(
          {
            bundleName: 'com.samples.uiextensionability',
            abilityName: 'UIExtensionProviderB',
            moduleName: 'entry',
            parameters: {
              'ability.want.params.uiExtensionType': 'sys/commonUI',
            }
          })
          .onRemoteReady((proxy) => {
            this.myProxy = proxy;
          })
          .onReceive((data) => {
            this.message = JSON.stringify(data);
          })
          .onTerminated((terminateInfo: TerminationInfo) => {
            // 被拉起的UIExtensionAbility通过调用terminateSelfWithResult或者terminateSelf正常退出时，触发本回调函数。
            // 回调返回UIExtensionAbility正常退出时的返回结果，包含结果码code和Want数据。
            this.message = `terminate code: ${terminateInfo.code}, want: ${terminateInfo.want}`;
          })
          .onError((error: BusinessError) => {
            // 被拉起的UIExtensionAbility在运行过程中发生异常时，触发本回调函数。
            // 回调返回UIExtensionAbility发生异常时返回的错误码和错误信息。
            this.message = `error code: ${error.code}, error msg: ${error.message}`;
          })
          .offset({ x: 0, y: 50 })
          .size({ width: 300, height: 300 })
          .border({
            width: 5,
            color: 0x317AF7,
            radius: 10,
            style: BorderStyle.Dotted
          })
      }
      .width('100%')
    }
    .height('100%')
  }
}

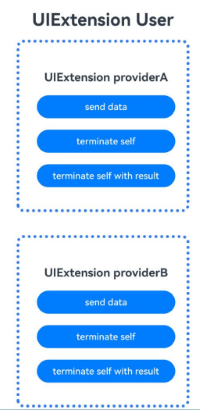

图5 根据上述代码，生成的Index页面如下：

uiextability-type-example

采用该进程模型，进程名格式为： process name [{bundleName}：{UIExtensionAbility名}] 例如，process name [com.ohos.intentexecutedemo:xxx]。

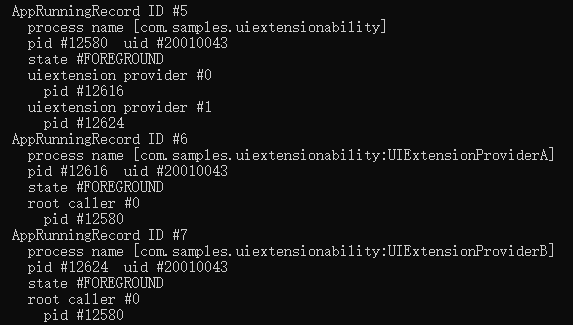

图6 进程模型展示

uiextability-type-process-example

UIExtensionAbility实例独立进程

根据UIExtensionAbility实例进行分配进程，配置了instance的UIExtensionAbility实例，将每个实例独立一个进程。独立进程的场景下，UIExtensionAbility实例之间只能通过跨进程进行通信，但实例之间的状态不会彼此影响，安全性更高。

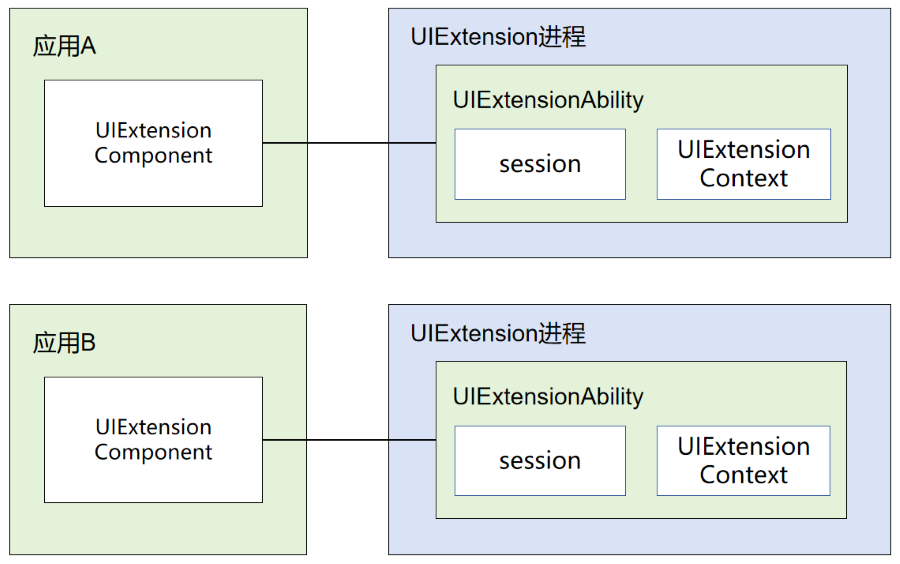

图7 instance模型配置示意图

uiextability-instance-processmodel

Index.ets示例代码如下：

import { BusinessError } from '@kit.BasicServicesKit';

@Entry
@Component
struct Index {
  @State message: string = 'UIExtension User'
  private myProxy: UIExtensionProxy|undefined = undefined;

  build() {
    Row() {
      Column() {
        Text(this.message)
          .fontSize(30)
          .size({ width: '100%', height: '50' })
          .fontWeight(FontWeight.Bold)
          .textAlign(TextAlign.Center)

        UIExtensionComponent(
          {
            bundleName: 'com.samples.uiextensionability',
            abilityName: 'UIExtensionProvider',
            moduleName: 'entry',
            parameters: {
              'ability.want.params.uiExtensionType': 'sys/commonUI',
            }
          })
          .onRemoteReady((proxy) => {
            this.myProxy = proxy;
          })
          .onReceive((data) => {
            this.message = JSON.stringify(data);
          })
          .onTerminated((terminateInfo: TerminationInfo) => {
            // 被拉起的UIExtensionAbility通过调用terminateSelfWithResult或者terminateSelf正常退出时，触发本回调函数。
            // 回调返回UIExtensionAbility正常退出时的返回结果，包含结果码code和Want数据。
            this.message = `terminate code: ${terminateInfo.code}, want: ${terminateInfo.want}`;
          })
          .onError((error: BusinessError) => {
            // 被拉起的UIExtensionAbility在运行过程中发生异常时，触发本回调函数。
            // 回调返回UIExtensionAbility发生异常时返回的错误码和错误信息。
            this.message = `error code: ${error.code}, error msg: ${error.message}`;
          })
          .offset({ x: 0, y: 10 })
          .size({ width: 300, height: 300 })
          .border({
            width: 5,
            color: 0x317AF7,
            radius: 10,
            style: BorderStyle.Dotted
          })

        UIExtensionComponent(
          {
            bundleName: 'com.samples.uiextensionability',
            abilityName: 'UIExtensionProvider',
            moduleName: 'entry',
            parameters: {
              'ability.want.params.uiExtensionType': 'sys/commonUI',
            }
          })
          .onRemoteReady((proxy) => {
            this.myProxy = proxy;
          })
          .onReceive((data) => {
            this.message = JSON.stringify(data);
          })
          .onTerminated((terminateInfo: TerminationInfo) => {
            // 被拉起的UIExtensionAbility通过调用terminateSelfWithResult或者terminateSelf正常退出时，触发本回调函数。
            // 回调返回UIExtensionAbility正常退出时的返回结果，包含结果码code和Want数据。
            this.message = `terminate code: ${terminateInfo.code}, want: ${terminateInfo.want}`;
          })
          .onError((error: BusinessError) => {
            // 被拉起的UIExtensionAbility在运行过程中发生异常时，触发本回调函数。
            // 回调返回UIExtensionAbility发生异常时返回的错误码和错误信息。
            this.message = `error code: ${error.code}, error msg: ${error.message}`;
          })
          .offset({ x: 0, y: 50 })
          .size({ width: 300, height: 300 })
          .border({
            width: 5,
            color: 0x317AF7,
            radius: 10,
            style: BorderStyle.Dotted
          })
      }
      .width('100%')
    }
    .height('100%')
  }
}

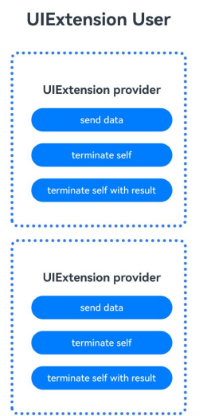

图8 根据上述代码，生成的Index页面如下：

uiextability-instance-example

采用该进程模型，进程名格式为： process name [{bundleName}：{UIExtensionAbility的类型}: {实例后缀}] 例如，process name [com.ohos.intentexecutedemo:xxx:n]。

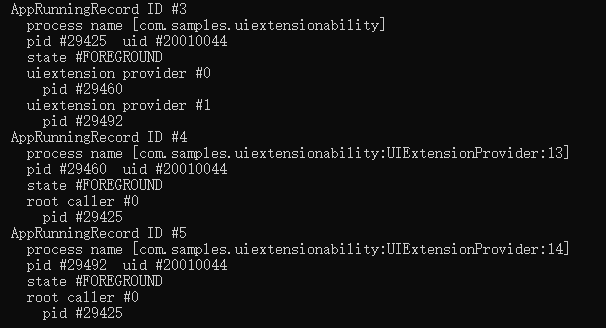

图9 进程模型展示

uiextability-instance-process-example

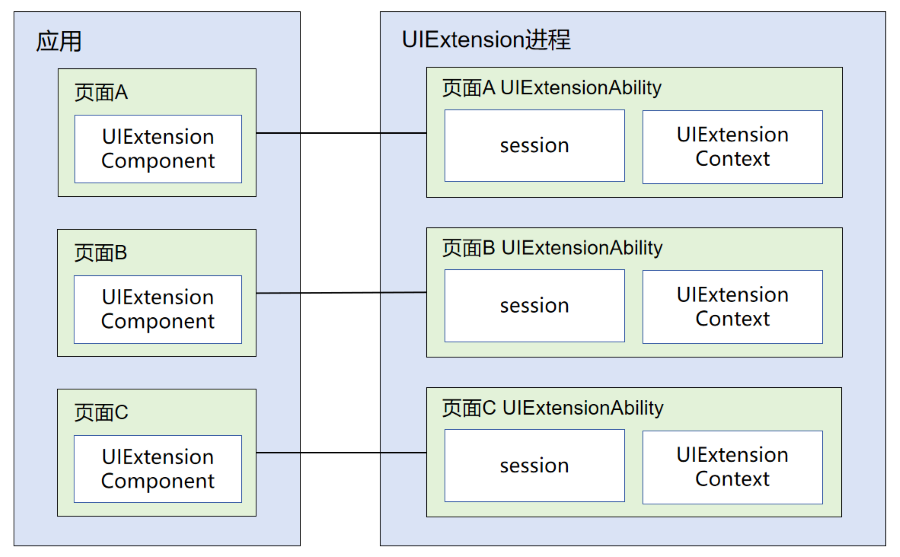

UIExtensionAbility通过UIExtensionContext和UIExtensionContentSession提供相关能力。本文描述中称被启动的UIExtensionAbility为提供方，称启动UIExtensionAbility的UIExtensionComponent组件为使用方。

开发步骤

为了便于表述，本例中将提供UIExtensionAbility能力的一方称为提供方，将启动UIExtensionAbility的一方称为使用方，本例中使用方通过UIExtensionComponent容器启动UIExtensionAbility。系统弹框形式的使用方开发示例可参考文档：requestModalUIExtension。

开发UIExtensionAbility提供方

开发者在实现一个UIExtensionAbility提供方时，需要在DevEco Studio工程中手动新建一个UIExtensionAbility，具体步骤如下。

  1. 在工程Module对应的ets目录下，右键选择“New > Directory”，新建一个目录并命名为uiextensionability。

  2. 在uiextensionability目录，右键选择“New > File”，新建一个.ets文件并命名为UIExtensionAbility.ets。

  3. 打开UIExtensionAbility.ets，导入UIExtensionAbility的依赖包，自定义类继承UIExtensionAbility并实现onCreate、onSessionCreate、onSessionDestroy、onForeground、onBackground和onDestroy生命周期回调。

    import { Want, UIExtensionAbility, UIExtensionContentSession } from '@kit.AbilityKit';


const TAG: string = '[testTag] UIExtAbility';


export default class UIExtAbility extends UIExtensionAbility {
  onCreate() {
    console.log(TAG, `onCreate`);
  }


  onForeground() {
    console.log(TAG, `onForeground`);
  }


  onBackground() {
    console.log(TAG, `onBackground`);
  }


  onDestroy() {
    console.log(TAG, `onDestroy`);
  }


  onSessionCreate(want: Want, session: UIExtensionContentSession) {
    console.log(TAG, `onSessionCreate, want: ${JSON.stringify(want)}}`);
    let storage: LocalStorage = new LocalStorage();
    storage.setOrCreate('session', session);
    session.loadContent('pages/Extension', storage);
  }


  onSessionDestroy(session: UIExtensionContentSession) {
    console.log(TAG, `onSessionDestroy`);
  }
}

  4. UIExtensionAbility的onSessionCreate中加载了入口页面文件pages/extension.ets, 并在entry\src\main\resources\base\profile\main_pages.json文件中添加”pages/Extension”声明，extension.ets内容如下。

    import { UIExtensionContentSession } from '@kit.AbilityKit';


const TAG: string = `[testTag] ExtensionPage`;


@Entry()
@Component
struct Extension {
  @State message: string = `UIExtension provider`;
  localStorage: LocalStorage|undefined = this.getUIContext().getSharedLocalStorage();
  private session: UIExtensionContentSession|undefined = this.localStorage?.get<UIExtensionContentSession>('session');


  onPageShow() {
    console.info(TAG, 'show');
  }


  build() {
    Row() {
      Column() {
        Text(this.message)
          .fontSize(30)
          .fontWeight(FontWeight.Bold)
          .textAlign(TextAlign.Center)


        Button("send data")
          .width('80%')
          .type(ButtonType.Capsule)
          .margin({ top: 20 })
          .onClick(() => {
            this.session?.sendData({ "data": 543321 });
          })


        Button("terminate self")
          .width('80%')
          .type(ButtonType.Capsule)
          .margin({ top: 20 })
          .onClick(() => {
            this.session?.terminateSelf();
            this.localStorage?.clear();
          })


        Button("terminate self with result")
          .width('80%')
          .type(ButtonType.Capsule)
          .margin({ top: 20 })
          .onClick(() => {
            this.session?.terminateSelfWithResult({
              resultCode: 0,
              want: {
                bundleName: "com.example.uiextensiondemo",
                parameters: { "result": 123456 }
              }
            })
          })
      }
    }
    .height('100%')
  }
}

  5. 在工程Module对应的module.json5配置文件中注册UIExtensionAbility，type标签需要设置为UIExtensionAbility中配置的对应类型，srcEntry标签表示当前UIExtensionAbility组件所对应的代码路径。extensionProcessMode标签标识多实例的进程模型，此处以”bundle”为例。

    {
  "module": {
    "extensionAbilities": [
      {
        "name": "UIExtensionProvider",
        "srcEntry": "./ets/uiextensionability/UIExtensionAbility.ets",
        "description": "UIExtensionAbility",
        "type": "sys/commonUI",
        "exported": true,
        "extensionProcessMode": "bundle"
      },
    ]
  }
}

    开发UIExtensionAbility使用方

开发者可以在UIAbility的页面中通过UIExtensionComponent容器加载自己应用内的UIExtensionAbility。 如在首页文件：pages/Index.ets中添加如下内容。

import { BusinessError } from '@kit.BasicServicesKit';

@Entry
@Component
struct Index {
  @State message: string = 'UIExtension User';
  private myProxy: UIExtensionProxy|undefined = undefined;

  build() {
    Row() {
      Column() {
        Text(this.message)
          .fontSize(30)
          .size({ width: '100%', height: '50' })
          .fontWeight(FontWeight.Bold)
          .textAlign(TextAlign.Center)

        UIExtensionComponent(
          {
            bundleName: 'com.example.uiextensiondemo',
            abilityName: 'UIExtensionProvider',
            moduleName: 'entry',
            parameters: {
              'ability.want.params.uiExtensionType': 'sys/commonUI',
            }
          })
          .onRemoteReady((proxy) => {
            this.myProxy = proxy;
          })
          .onReceive((data) => {
            this.message = JSON.stringify(data);
          })
          .onTerminated((terminateInfo: TerminationInfo) => {
            // 被拉起的UIExtensionAbility通过调用terminateSelfWithResult或者terminateSelf正常退出时，触发本回调函数。
            // 回调返回UIExtensionAbility正常退出时的返回结果，包含结果码code和Want数据。
            this.message = `terminate code: ${terminateInfo.code}, want: ${terminateInfo.want}`;
          })
          .onError((error: BusinessError) => {
            // 被拉起的UIExtensionAbility在运行过程中发生异常时，触发本回调函数。
            // 回调返回UIExtensionAbility发生异常时返回的错误码和错误信息。
            this.message = `error code: ${error.code}, error msg: ${error.message}`;
          })
          .offset({ x: 0, y: 30 })
          .size({ width: 300, height: 300 })
          .border({
            width: 5,
            color: 0x317AF7,
            radius: 10,
            style: BorderStyle.Dotted
          })

        Button("sendData")
          .type(ButtonType.Capsule)
          .offset({ x: 0, y: 60 })
          .width('80%')
          .type(ButtonType.Capsule)
          .margin({
            top: 20
          })
          .onClick(() => {
            this.myProxy?.send({
              "data": 123456,
              "message": "data from component"
            })
          })
      }
      .width('100%')
    }
    .height('100%')
  }
}

你可能感兴趣的鸿蒙文章

harmony 鸿蒙Ability Kit（程序框架服务）

harmony 鸿蒙获取应用异常退出原因

harmony 鸿蒙UIAbility备份恢复

harmony 鸿蒙使用显式Want启动应用组件

harmony 鸿蒙Ability Kit简介

harmony 鸿蒙AbilityStage组件容器

harmony 鸿蒙访问DataAbility

harmony 鸿蒙FA模型访问Stage模型DataShareExtensionAbility

harmony 鸿蒙常见action与entities（不推荐使用）

harmony 鸿蒙API切换概述

0  赞
  • 所属分类： 后端技术
  • 本文标签：
  • 版权声明： 原创文章如转载，请注明本文链接: https://m.seaxiang.com/blog/r4Ugcl
热门推荐
标签云
Linux Java Spring Spring Boot docker 大数据 前端 生活 maven golang 软件 spring cloud fintech mac vscode 其他 区块链 以太坊 V神 开发者 技术 股票 git greenplum 分布式事务 chrome mysql flink kafka 设计模式 原理 鸿蒙 seo
最新文章
本文目录
