编译构建子系统

编译构建子系统提供了一个基于gn和ninja的编译构建框架，主要提供以下功能：

构建不同芯片平台的产品，如：Hi3516DV300平台。
根据产品配置可以按照组件组装打包产品需要的能力。

简介

在了解编译构建子系统的能力前，应了解如下基本概念：

平台

开发板和内核的组合，不同平台支持的子系统和组件不同。
子系统

OpenHarmony整体遵从分层设计，从下向上依次为：内核层、系统服务层、框架层和应用层。系统功能按照“系统 > 子系统 > 组件”逐级展开，在多设备部署场景下，支持根据实际需求裁剪某些非必要的子系统或组件。子系统是一个逻辑概念，是由对应组件构成的逻辑系统。
组件

对子系统的进一步拆分，可复用的软件单元，它包含源码、配置文件、资源文件和编译脚本；能独立构建，以二进制方式集成，具备独立验证能力的二进制单元。
gn

Generate ninja的缩写，用于产生ninja文件。
ninja

ninja是一个专注于速度的小型构建系统。

/build                            # 编译构建主目录

├── __pycache__
├── build_scripts/                # 编译相关的python脚本
├── common/
├── config/                       # 编译相关的配置项
├── core
│   ├── gn/                       # 编译入口BUILD.gn配置
│   └── build_scripts/
├── docs
├── gn_helpers.py*
├── lite/                         # hb和preloader入口
├── misc/
├── ohos                          # OpenHarmony编译打包流程配置
│   ├── kits                      # kits编译打包模板和处理流程
│   ├── ndk                       # ndk模板和处理流程
│   ├── notice                    # notice模板和处理流程
│   ├── packages                  # 版本打包模板和处理流程
│   ├── sa_profile                # sa模板和处理流程
│   ├── sdk                       # sdk模板和处理流程，包括sdk中包含的模块配置
│   └── testfwk                   # 测试相关的处理
├── ohos.gni*                     # 汇总了常用的gni文件，方便各个模块一次性import
├── ohos_system.prop
├── ohos_var.gni*
├── prebuilts_download.sh*        # 预编译脚本
├── print_python_deps.py*
├── scripts/
├── subsystem_config.json
├── subsystem_config_example.json
├── templates/                    # c/c++编译模板定义
├── test.gni*
├── toolchain                     # 编译工具链配置
├── tools                         # 常用工具
├── version.gni
├── zip.py*

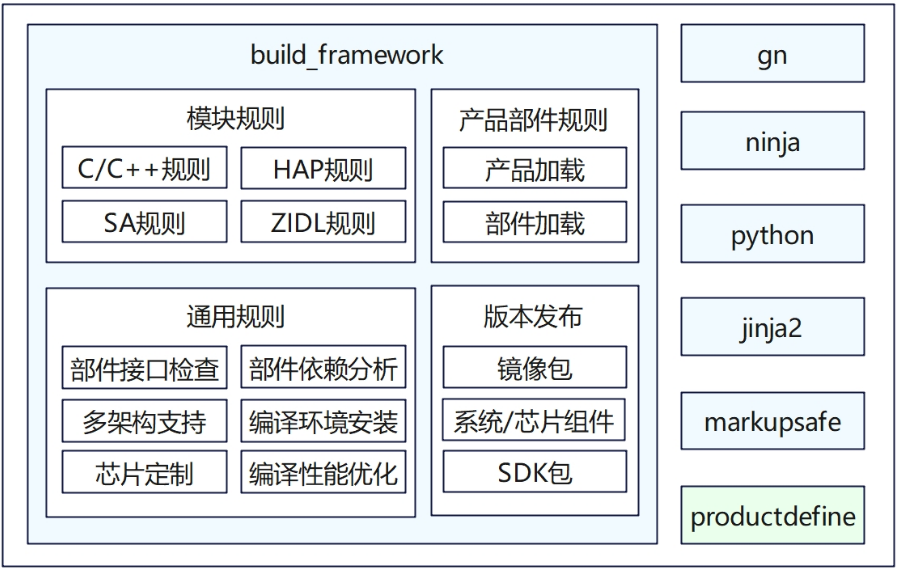

图 1 编译构建子系统架构图
