烧录

针对Hi3516DV300开发板，除了DevEco Device Tool（操作方法请参考烧录）外，还可以使用HiTool进行烧录。

前提条件

开发板相关源码已编译完成，已形成烧录文件。
客户端（操作平台，例如Windows系统）已下载并安装HiTool工具。
客户端（操作平台，例如Windows系统）已安装USB驱动，可参考Hi3516DV300开发板USB驱动安装指导。
客户端已安装串口终端工具（例如IPOP）。
使用USB线缆、串口线缆连接客户端与开发板。

操作步骤

准备烧录相关文件。

在客户端新建用于保存烧录文件的文件夹，例如“D:\liteos”或“D:\linux”。

将烧录所需烧写配置文件和启动引导文件保存到新建的文件夹中。

Hi3516DV300对应的LiteOS内核小型系统的启动引导文件为“u-boot-hi3516dv300.bin”，烧写配置文件需要开发者自行准备（可自行命名，例如LS_3516_liteos.xml），模板如下：

  <?xml version="1.0" encoding="GB2312" ?>
  <Partition_Info ProgrammerFile="">
  <Part Sel="1" PartitionName="fastboot" FlashType="emmc" FileSystem="none" Start="0" Length="1M" SelectFile="D:\liteos\u-boot-hi3516dv300.bin"/>
  <Part Sel="1" PartitionName="" FlashType="emmc" FileSystem="none" Start="1M" Length="9M" SelectFile="D:\liteos\OHOS_Image.bin"/>
  <Part Sel="1" PartitionName="" FlashType="emmc" FileSystem="none" Start="10M" Length="50M" SelectFile="D:\liteos\rootfs_vfat.img"/>
  <Part Sel="1" PartitionName="" FlashType="emmc" FileSystem="none" Start="60M" Length="50M" SelectFile="D:\liteos\userfs_vfat.img"/>
  </Partition_Info>

Hi3516DV300对应的Linux内核小型系统的启动引导文件为“u-boot-hi3516dv300.bin”，烧写配置文件需要开发者自行准备（可自行命名，例如LS_3516_linux.xml），模板如下

  <?xml version="1.0" encoding="GB2312" ?>
  <Partition_Info ProgrammerFile="">
  <Part Sel="1" PartitionName="fastboot" FlashType="emmc" FileSystem="none" Start="0" Length="1M" SelectFile="D:\linux\u-boot-hi3516dv300.bin"/>
  <Part Sel="1" PartitionName="ohos_image" FlashType="emmc" FileSystem="none" Start="1M" Length="9M" SelectFile="D:\linux\uImage_hi3516dv300_smp"/>
  <Part Sel="1" PartitionName="rootfs" FlashType="emmc" FileSystem="ext3/4" Start="10M" Length="50M" SelectFile="D:\linux\rootfs_ext4.img"/>
  <Part Sel="1" PartitionName="userfs" FlashType="emmc" FileSystem="ext3/4" Start="60M" Length="50M" SelectFile="D:\linux\userfs_ext4.img"/>
  <Part Sel="1" PartitionName="userdata" FlashType="emmc" FileSystem="ext3/4" Start="110M" Length="1024M" SelectFile="D:\linux\userdata_ext4.img"/>
  </Partition_Info>

将编译完成的源码包下载至客户端并解压，将烧录相关文件拷贝至步骤1中新建的文件夹。

针对Hi3516DV300开发板（系统使用LiteOS内核或Linux内核根据业务实际需要选择）：

LiteOS内核小型系统对应的烧写所需文件为：OHOS_Image.bin、rootfs_vfat.img、userfs_vfat.img
Linux内核小型系统对应的烧写所需文件为：uImage_hi3516dv300_smp、rootfs_ext4.img、userfs_ext4.img、userdata_ext4.img

使用HiTool烧录。
1. 打开HiTool。

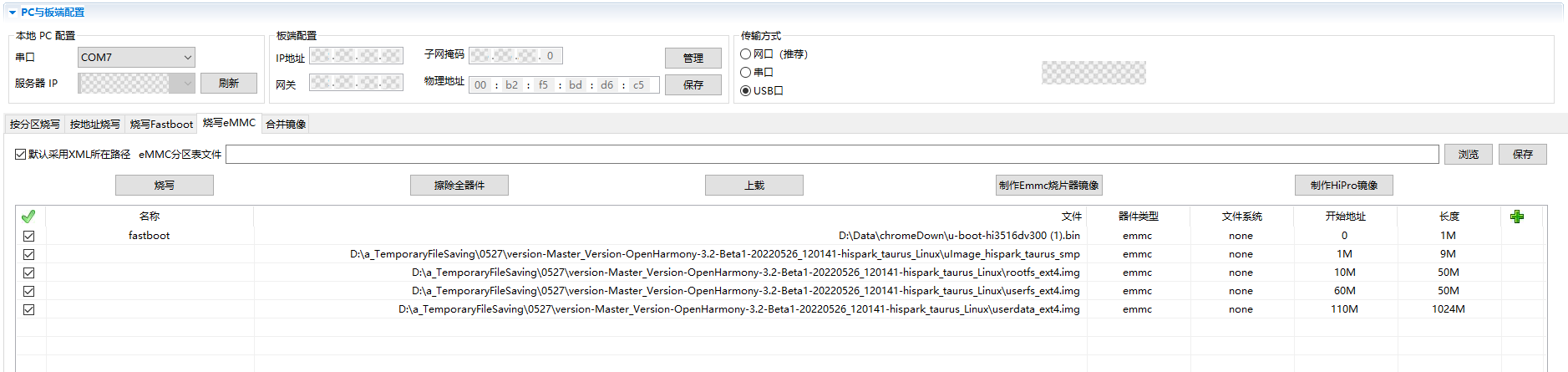

2. 设置HiTool参数。
传输方式选择USB口，烧写方式选择烧写eMMC（单板的存储介质为eMMC）。 3. 单击浏览在步骤1创建的文件夹中选择烧写配置文件（例如LS_3516_linux.xml）。

4. 单击烧写后，按住开发板上串口旁的按钮（Update键），并拔插USB线（上下电）。

烧录开始后，可以在HiTool工具下方的控制台区域观察到烧录过程中的打印信息。

烧录完成后，HiTool弹出提示框显示烧写成功。 5. 单击确定。

导入启动参数。

使用终端工具打开串口。
拔插开发板电源使其重启，3s内在串口终端输入回车。

终端界面中出现“hisilicon #”表示已连接开发板串口。 3. 在串口终端拷贝如下启动参数后，按回车完成配置。 - LiteOS内核小型系统对应的启动参数为：

  ```
  setenv bootcmd "mmc read 0x0 0x80000000 0x800 0x4800;go 0x80000000";
  setenv bootargs "console=ttyAMA0,115200n8 root=emmc fstype=vfat rootaddr=10M rootsize=50M rw";
  saveenv
  sa;reset
  ```

Linux内核小型系统对应的启动参数为：

  setenv bootargs "mem=128M console=ttyAMA0,115200 root=/dev/mmcblk0p3 rw rootfstype=ext4 rootwait blkdevparts=mmcblk0:1M(boot),9M(kernel),50M(rootfs),50M(userfs),1024M(userdata)"
  setenv bootcmd "mmc read 0x0 0x82000000 0x800 0x4800; mw 0x10FF0044 0x0600;mw 0x120D2010 0x00000000;mw 0x120D2400 0x000000ff;mw 0x120D2010 0x00000000; bootm 0x82000000"
  saveenv;
  reset
