分布式Extension开发指南

简介

随着用户不同种类的终端设备数量不断增多,将不同设备作为本端设备能力的扩展,使设备之间协同合作完成各种复杂场景即为设备的分布式业务。

用户使用单账号在不同终端设备上使用较为繁琐,针对此类场景,提供了跨端操作的能力,例如手机侧应用APP 涉及与手表等设备互联协同,提供消息同步机制。

能力范围

数据交互:实现跨设备数据传输,包括文本信息、字节流、图片、传输流(三方应用仅支持文本信息交互能力)。

亮点特征

在应用跨设备协同过程中,当终端A处于后台而终端B保持前台运行时,系统可借助分布式消息服务激活分布式扩展组件,从而实现信息跨设备同步传输。例如,手机侧应用运行在后台,手表侧应用运行在前台时,上行消息通过DMS(Distributedsched Management Service)拉起DistributedExtension,从而实现手表侧消息回复同步至手机侧应用服务。

基本概念

在进行应用跨设备互联协同开发前,开发者应了解以下基本概念:

  • DMS

DMS(Distributedsched Management Service)是分布式组件管理框架,提供分布式组件的管理能力。 * UIAbility

描述应用程序的界面交互能力,负责管理应用界面的生命周期、用户交互以及界面渲染等任务。 * Extension

用于扩展应用的功能或实现跨设备协同。它允许应用在后台运行某些任务,或者将部分功能迁移到其他设备上执行,从而实现分布式能力。 * 字节流

字节流是数据类型为ArrayBuffer类型的数据。可以被用于存储二进制数据,例如图像或音频数据。 * 传输流

可进行图片、音频、文本信息和字节流。

实现原理

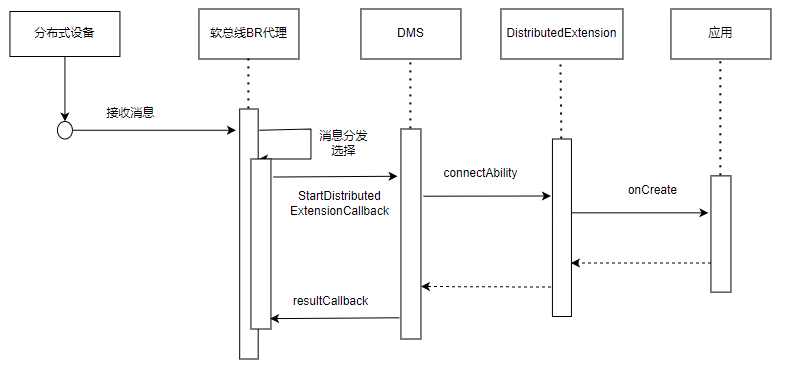

设备A应用集成DistributedExtension,当设备A侧分布式软总线收到应用的消息时,通过DistributedExtension拉起设备A侧应用后台服务,设备A侧应用后台服务将设备B侧应用消息发送到应用服务。

实现原理

约束与限制

  • 设备间需要登录相同的华为账号。
  • 不同设备间只有相同bundleName的UIAbility应用才能进行协同。

环境准备

环境要求

可登录华为账号的设备A和设备B,设备间需要组网成功(双端登录同一个华为账号,并使用蓝牙连接)。

搭建环境

  1. 在PC上安装DevEco Studio,要求版本在4.1及以上。
  2. 将public-SDK更新到API 20或以上,更新SDK的具体操作可参见更新指南
  3. 打开设备A和设备B的蓝牙,互相识别,实现组网。

检验环境是否搭建成功

将设备A与B连接至PC并在PC上执行shell命令:

hdc shell
hidumper -s 4700 -a "buscenter -l remote_device_info"

组网成功时可显示组网设备数量的信息,如“remote device num = 1”。

开发指导

应用跨设备连接管理可以通过分布式操作系统,实时处理终端应用后台消息,为用户提供更加高效的体验。

接口说明

分布式扩展能力API的接口使用指导请参见DistributedExtensionAbility API参考

接口名 描述
onCreate(want: Want): void; 分布式协同触发创建。
onDestroy(): void; 分布式协同销毁 。
onCollaborate(wantParam: Record): AbilityConstant.CollaborateResult; 分布式协同有请求时时回调。

开发步骤

  1. 在配置文件中注册 Extension组件。

在应用配置文件 module.json5中新增 "extensionAbilities"字段,其中注册类型 "type"设置为 "distributed",元数据信息“metadata”新增一个 "name""ohos.extension.DistributedExtension"的条目。

DistributedExtensionAbility配置文件示例:

   "extensionAbilities": [
     {
       "name": "EntrydistributedAbility",
       "srcEntry": "./ets/entrybackupability/EntryDistributedAbility.ets",
       "type": "distributed",
       "exported": false,
       "metadata": [
         {
           "name": "ohos.extension.DistributedExtension",
         }
       ],
       "srcEntry": "./ets/common/MDSExtension.ts",
     }
   ]
  1. 导入开发所需模块。
   import { AbilityConstant, Want } from '@kit.AbilityKit';
   import { abilityConnectionManager, DistributedExtensionAbility } from '@kit.DistributedServiceKit';
  1. 开发者可以自定义 MDSExtension.ets文件,类中继承 DistributedExtensionAbility,通过重写其 onCreate、onDestroyonCollaborate方法,使其达到在分布式能力扩展的创建、销毁和连接回调的使用。

下面的示例展示了一个空实现的 MDSExtension.ets文件,根据对应日志可观测其生命周期:

   import { AbilityConstant, Want } from '@kit.AbilityKit';
   import { abilityConnectionManager, DistributedExtensionAbility } from '@kit.DistributedServiceKit';

   export default class DistributedExtension extends DistributedExtensionAbility {
     onCreate(want: Want) {
       console.info(`DistributedExtension Create ok`);
       console.info(`DistributedExtension on Create want: ${JSON.stringify(want)}`);
       console.info(`DistributedExtension on Create end`);
     }

     onCollaborate(wantParam: Record<string, Object>) {
       console.info(`DistributedExtension onCollabRequest Accept to the result of Ability collaborate`);
       let sessionId = -1;
       const collaborationValues = wantParam["CollaborationValues"] as abilityConnectionManager.CollaborationValues;
       if (collaborationValues == undefined) {
         return sessionId;
       }

       console.info(`onCollab, collaborationValues: ${JSON.stringify(collaborationValues)}`);
       return AbilityConstant.CollaborateResult.ACCEPT;
     }

     onDestroy() {
       console.info(`DistributedExtension onDestroy ok`);
     }
   }

常见问题

设备A侧回复消息设备B侧未收到

可能原因

设备间没有相互组网,导致设备A侧与设备B连接超时。

解决措施

设备A和设备B开启USB调试功能,用USB线连接设备和PC。执行shell命令:

hdc shell
hidumper -s 4700 -a "buscenter -l remote_device_info"

回显信息为“remote device num = 0”即为组网失败,请确保登录同一华为账号并使用蓝牙连接。组网成功时可显示组网设备数量的信息,如“remote device num = 1”。

应用长时间未操作,正在执行的协同业务被断开

可能原因

应用在协同过程中,DMS会对进程的生命周期进行监听。发生操作持续十秒后,会被结束协同进程的状态。

解决措施

重新发消息触发进程重新拉起。
