形状裁剪

用于对组件进行裁剪、遮罩处理。

说明：

从API version 7开始支持。后续版本如有新增内容，则采用上角标单独标记该内容的起始版本。

clip¹²⁺

clip(value: boolean): T

是否对子组件超出当前组件范围外的区域进行裁剪。

系统能力： SystemCapability.ArkUI.ArkUI.Full

卡片能力： 从API version 12开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

参数：

参数名	类型	必填	说明
value	boolean	是	参数为boolean类型，设置是否按照父容器边缘轮廓进行裁剪。默认值：false true表示按照父容器边缘轮廓进行裁剪，false表示不对子组件进行裁剪。说明：设置为true后，子组件超出当前组件范围外的区域将不响应绑定的手势事件。

返回值：

类型	说明
T	返回当前组件。

clip¹⁸⁺

clip(clip: Optional<boolean>): T

是否对子组件超出当前组件范围外的区域进行裁剪。与clip¹²⁺相比，clip参数新增了对undefined类型的支持。

系统能力： SystemCapability.ArkUI.ArkUI.Full

卡片能力： 从API version 18开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 18开始，该接口支持在原子化服务中使用。

参数：

参数名	类型	必填	说明
clip	Optional<boolean>	是	参数为boolean类型，设置是否按照父容器边缘轮廓进行裁剪。默认值：false 说明：设置为true后，子组件超出当前组件范围外的区域将不响应绑定的手势事件。当clip的值为undefined时，恢复为不对子组件超出当前组件范围外的区域进行裁剪。

返回值：

类型	说明
T	返回当前组件。

clip^(deprecated)

clip(value: boolean|CircleAttribute|EllipseAttribute|PathAttribute|RectAttribute): T

按指定的形状对当前组件进行裁剪。

说明：

从API version 7开始支持，从API version 12开始废弃。建议使用clip和clipShape替代。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	boolean \| CircleAttribute \| EllipseAttribute \| PathAttribute \| RectAttribute	是	参数为相应类型的组件，按指定的形状对当前组件进行裁剪；参数为boolean类型时，设置是否按照父容器边缘轮廓进行裁剪。默认值：false 说明：参数为对应类型的组件时，裁剪不会导致被裁剪区域无法响应绑定的手势事件。参数为boolean类型时，裁剪会导致被裁剪区域无法响应绑定的手势事件。

返回值：

类型	说明
T	返回当前组件。

clipShape¹²⁺

clipShape(value: CircleShape|EllipseShape|PathShape|RectShape): T

按指定的形状（形状中可包含位置信息）对当前组件进行裁剪。

说明：

不同的形状支持的属性范围不同，路径是一种形状，除此之外还有椭圆、矩形等形状。

路径的形状不支持设置宽度和高度。具体形状支持的属性参考具体形状的文档。

形状中的fill属性对clipShape接口不生效。

系统能力： SystemCapability.ArkUI.ArkUI.Full

卡片能力： 从API version 12开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

参数：

参数名	类型	必填	说明
value	CircleShape \| EllipseShape \| PathShape \| RectShape	是	参数为相应类型的组件，按指定的形状（形状中可包含位置信息）对当前组件进行裁剪。说明：裁剪不会导致被裁剪区域无法响应绑定的手势事件。

返回值：

类型	说明
T	返回当前组件。

clipShape¹⁸⁺

clipShape(shape: Optional<CircleShape|EllipseShape|PathShape|RectShape>): T

按指定的形状（形状中可包含位置信息）对当前组件进行裁剪。与clipShape¹²⁺相比，shape参数新增了对undefined类型的支持。

说明：

不同的形状支持的属性范围不同，路径是一种形状，除此之外还有椭圆、矩形等形状。

路径的形状不支持设置宽度和高度。具体形状支持的属性参考具体形状的文档。

形状中的fill属性对clipShape接口不生效。

系统能力： SystemCapability.ArkUI.ArkUI.Full

卡片能力： 从API version 18开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 18开始，该接口支持在原子化服务中使用。

参数：

参数名	类型	必填	说明
shape	Optional<CircleShape \| EllipseShape \| PathShape \| RectShape>	是	参数为相应类型的组件，按指定的形状（形状中可包含位置信息）对当前组件进行裁剪。说明：裁剪不会导致被裁剪区域无法响应绑定的手势事件。当shape的值为undefined时，维持上次取值。

返回值：

类型	说明
T	返回当前组件。

mask¹²⁺

mask(value: ProgressMask): T

为组件上添加可调节进度的遮罩。

系统能力： SystemCapability.ArkUI.ArkUI.Full

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

参数：

参数名	类型	必填	说明
value	ProgressMask	是	在当前组件上加上可动态设置进度、最大值和颜色的遮罩。

返回值：

类型	说明
T	返回当前组件。

mask¹⁸⁺

mask(mask: Optional<ProgressMask>): T

为组件上添加可调节进度的遮罩。与mask¹²⁺相比，mask参数新增了对undefined类型的支持。

系统能力： SystemCapability.ArkUI.ArkUI.Full

原子化服务API： 从API version 18开始，该接口支持在原子化服务中使用。

参数：

参数名	类型	必填	说明
mask	Optional<ProgressMask>	是	在当前组件上加上可动态设置进度、最大值和颜色的遮罩。当mask的值为undefined时，恢复为无进度遮罩效果。

返回值：

类型	说明
T	返回当前组件。

mask^(deprecated)

mask(value: CircleAttribute|EllipseAttribute|PathAttribute|RectAttribute|ProgressMask): T

为组件上添加指定形状的遮罩。

说明：

从API version 7开始支持，从API version 12开始废弃。建议使用mask和maskShape替代。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	CircleAttribute \| EllipseAttribute \| PathAttribute \| RectAttribute \| ProgressMask¹⁰⁺	是	在当前组件上加上指定形状的遮罩。

返回值：

类型	说明
T	返回当前组件。

maskShape¹²⁺

maskShape(value: CircleShape|EllipseShape|PathShape|RectShape): T

为组件上添加指定形状的遮罩。

系统能力： SystemCapability.ArkUI.ArkUI.Full

卡片能力： 从API version 12开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

参数：

参数名	类型	必填	说明
value	CircleShape \| EllipseShape \| PathShape \| RectShape	是	在当前组件上加上指定形状的遮罩。

返回值：

类型	说明
T	返回当前组件。

maskShape¹⁸⁺

maskShape(shape: Optional<CircleShape|EllipseShape|PathShape|RectShape>): T

为组件上添加指定形状的遮罩。与maskShape¹²⁺相比，shape参数新增了对undefined类型的支持。

系统能力： SystemCapability.ArkUI.ArkUI.Full

卡片能力： 从API version 18开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 18开始，该接口支持在原子化服务中使用。

参数：

参数名	类型	必填	说明
shape	Optional<CircleShape \| EllipseShape \| PathShape \| RectShape>	是	在当前组件上加上指定形状的遮罩。当shape的值为undefined时，维持上次取值。

返回值：

类型	说明
T	返回当前组件。

ProgressMask¹⁰⁺

ProgressMask设置遮罩的进度、最大值和颜色。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

constructor¹⁰⁺

constructor(value: number, total: number, color: ResourceColor)

构造ProgressMask对象。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	参数类型	必填	参数描述
value	number	是	进度遮罩的当前值。取值范围：[0.0, +∞)
total	number	是	进度遮罩的最大值。取值范围：[0.0, +∞)
color	ResourceColor	是	进度遮罩的颜色。

updateProgress¹⁰⁺

updateProgress(value: number): void

更新进度遮罩的进度值。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	参数类型	必填	参数描述
value	number	是	进度遮罩的当前值。

updateColor¹⁰⁺

updateColor(value: ResourceColor): void

更新进度遮罩的颜色。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	参数类型	必填	参数描述
value	ResourceColor	是	进度遮罩的颜色。

enableBreathingAnimation¹²⁺

enableBreathingAnimation(value: boolean): void

进度满时的呼吸光晕动画开关。默认关闭呼吸光晕动画。

原子化服务API： 从API version 12开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	参数类型	必填	参数描述
value	boolean	是	设置为true则开启呼吸光晕动画。默认值：false

示例

示例1（使用不同裁剪属性）

// xxx.ets
import { CircleShape, RectShape } from '@kit.ArkUI';

@Entry
@Component
struct ClipAndMaskExample {
  build() {
    Column({ space: 15 }) {
      Text('clip').fontSize(12).width('75%').fontColor('#DCDCDC')
      Row() {
        Image($r('app.media.testImg')).width('500px').height('280px')
      }
      .clip(true) // 如这里不设置clip为true，则Row组件的圆角不会限制其中的Image组件，Image组件的四个角会超出Row
      .borderRadius(20)

      // 用一个280px直径的圆对图片进行裁剪
      Image($r('app.media.testImg'))
        .clipShape(new CircleShape({ width: '280px', height: '280px' }))
        .width('500px').height('280px')

      Text('mask').fontSize(12).width('75%').fontColor('#DCDCDC')
      // 给图片添加了一个500px*280px的方形遮罩
      Image($r('app.media.testImg'))
        .maskShape(new RectShape({ width: '500px', height: '280px' }).fill(Color.Gray))
        .width('500px').height('280px')

      // 给图片添加了一个280px*280px的圆形遮罩
      Image($r('app.media.testImg'))
        .maskShape(new CircleShape({ width: '280px', height: '280px' }).fill(Color.Gray))
        .width('500px').height('280px')
    }
    .width('100%')
    .margin({ top: 15 })
  }
}

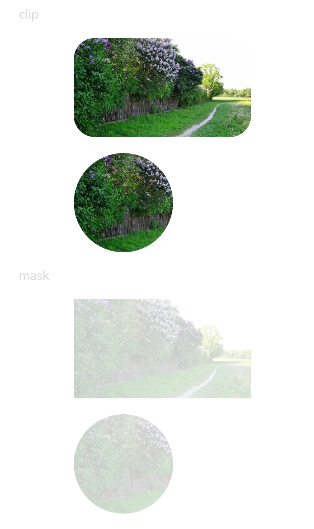

clipAndMask

示例2（裁剪属性动画）

@Entry
@Component
struct ProgressMaskExample {
  @State progressFlag1: boolean = true;
  @State color: Color = 0x01006CDE;
  @State value: number = 10.0;
  @State enableBreathingAnimation: boolean = false;
  @State progress: ProgressMask = new ProgressMask(10.0, 100.0, Color.Gray);

  build() {
    Column({ space: 15 }) {
      Text('progress mask').fontSize(12).width('75%').fontColor('#DCDCDC')
      // 给图片添加了一个280px*280px的进度遮罩
      Image($r('app.media.testImg'))
        .width('500px').height('280px')
        .mask(this.progress)
        .animation({
          duration: 2000, // 动画时长
          curve: Curve.Linear, // 动画曲线
          delay: 0, // 动画延迟
          iterations: 1, // 播放次数
          playMode: PlayMode.Normal // 动画模式
        }) // 对Button组件的宽高属性进行动画配置

      // 更新进度遮罩的进度值
      Button('updateProgress')
        .onClick((event?: ClickEvent) => {
          this.value += 10;
          this.progress.updateProgress(this.value);
        }).width(200).height(50).margin(20)

      // 更新进度遮罩的颜色
      Button('updateColor')
        .onClick((event?: ClickEvent) => {
          if (this.progressFlag1) {
            this.progress.updateColor(0x9fff0000);
          } else {
            this.progress.updateColor(0x9f0000ff);
          }
          this.progressFlag1 = !this.progressFlag1
        }).width(200).height(50).margin(20)

      // 开关呼吸光晕动画
      Button('enableBreathingAnimation:' + this.enableBreathingAnimation)
        .onClick((event?: ClickEvent) => {
          this.enableBreathingAnimation = !this.enableBreathingAnimation;
          this.progress.enableBreathingAnimation(this.enableBreathingAnimation);
        }).width(200).height(50).margin(20)

      // 恢复进度遮罩
      Button('click reset!')
        .onClick((event?: ClickEvent) => {
          this.value = 0;
          this.progress.updateProgress(this.value);
        }).width(200).height(50).margin(20)
    }
    .width('100%')
    .margin({ top: 15 })
  }
}

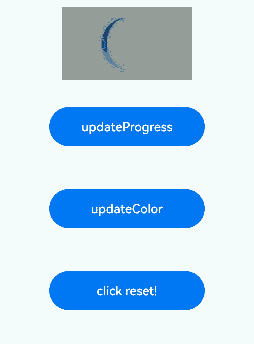

progressMask
