Rect

矩形绘制组件。

说明：

该组件从API version 7开始支持。后续版本如有新增内容，则采用上角标单独标记该内容的起始版本。

该组件从API version 20开始支持使用AttributeUpdater类的updateConstructorParams接口更新构造参数。

子组件

无

接口

Rect(options?: RectOptions|RoundedRectOptions)

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
options	RectOptions \|RoundedRectOptions	否	Rect绘制属性。

RectOptions¹⁸⁺对象说明

用于描述Rect绘制属性。

卡片能力： 从API version 18开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 18开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称	类型	必填	说明
width	Length	否	宽度，取值范围≥0。默认值：0 默认单位：vp 异常值按照默认值处理。
height	Length	否	高度，取值范围≥0。默认值：0 默认单位：vp 异常值按照默认值处理。
radius	Length \|Array<any>	否	圆角半径，支持分别设置四个角的圆角度数，取值范围≥0。该属性和radiusWidth/radiusHeight属性效果类似，在组合使用时优先于radiusWidth/radiusHeight生效。默认值：0 默认单位：vp 异常值按照默认值处理。

RoundedRectOptions¹⁸⁺对象说明

用于描述Rect绘制属性。

卡片能力： 从API version 18开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 18开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称	类型	必填	说明
width	Length	否	宽度，取值范围≥0。默认值：0 默认单位：vp 异常值按照默认值处理。
height	Length	否	高度，取值范围≥0。默认值：0 默认单位：vp 异常值按照默认值处理。
radiusWidth	Length	否	圆角宽度，取值范围≥0。默认值：0 默认单位：vp 异常值按照默认值处理。
radiusHeight	Length	否	圆角高度，取值范围≥0。默认值：0 默认单位：vp 异常值按照默认值处理。

属性

除支持通用属性外，还支持以下属性：

radiusWidth

radiusWidth(value: Length )

设置圆角的宽度，仅设置宽时宽高一致，支持attributeModifier动态设置属性方法。异常值按照默认值处理。

卡片能力： 从API version 7开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	Length	是	圆角的宽度，取值范围≥0。默认值：0 默认单位：vp

radiusHeight

radiusHeight(value: Length)

设置圆角的高度，仅设置高时宽高一致，支持attributeModifier动态设置属性方法。异常值按照默认值处理。

卡片能力： 从API version 7开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	Length	是	圆角的高度，取值范围≥0。默认值：0 默认单位：vp

radius

radius(value: Length|Array<any>)

设置圆角半径大小，取值范围≥0，支持attributeModifier动态设置属性方法。异常值按照默认值处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	Length \| Array<any>	是	圆角半径大小。默认值：0 默认单位：vp

fill

fill(value: ResourceColor)

设置填充区域的颜色，支持attributeModifier动态设置属性方法，异常值按照默认值处理。与通用属性foregroundColor同时设置时，后设置的属性生效。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	ResourceColor	是	填充区域颜色。默认值：Color.Black

fillOpacity

fillOpacity(value: number|string|Resource)

设置填充区域透明度，支持attributeModifier动态设置属性方法。取值范围是[0.0, 1.0]，若给定值小于0.0，则取值为0.0；若给定值大于1.0，则取值为1.0，其余异常值按1.0处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	number \| string \| Resource	是	填充区域透明度。默认值：1

stroke

stroke(value: ResourceColor)

设置边框颜色，支持attributeModifier动态设置属性方法，不设置时，默认无边框。异常值不会绘制边框。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	ResourceColor	是	边框颜色。

strokeDashArray

strokeDashArray(value: Array<any>)

设置边框间隙，支持attributeModifier动态设置属性方法。取值范围≥0，异常值按照默认值处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	Array<any>	是	边框间隙。默认值：[] 默认单位：vp

strokeDashOffset

strokeDashOffset(value: number|string)

设置边框绘制起点的偏移量，支持attributeModifier动态设置属性方法。异常值按照默认值处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	number \| string	是	边框绘制起点的偏移量。默认值：0 默认单位：vp

strokeLineCap

strokeLineCap(value: LineCapStyle)

设置边框端点绘制样式，支持attributeModifier动态设置属性方法。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	LineCapStyle	是	边框端点绘制样式。默认值：LineCapStyle.Butt

strokeLineJoin

strokeLineJoin(value: LineJoinStyle)

设置边框拐角绘制样式，支持attributeModifier动态设置属性方法。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	LineJoinStyle	是	边框拐角绘制样式。默认值：LineJoinStyle.Miter

strokeMiterLimit

strokeMiterLimit(value: number|string)

设置斜接长度与边框宽度比值的极限值，支持attributeModifier动态设置属性方法。斜接长度表示外边框外边交点到内边交点的距离，边框宽度即strokeWidth属性的值。该属性取值需在strokeLineJoin属性取值LineJoinStyle.Miter时生效。

该属性的合法值范围应当大于等于1.0，当取值范围在[0,1)时按1.0处理，其余异常值按默认值处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	number \| string	是	斜接长度与边框宽度比值的极限值。默认值：4

strokeOpacity

strokeOpacity(value: number|string|Resource)

设置边框透明度，支持attributeModifier动态设置属性方法。该属性的取值范围是[0.0, 1.0]，若给定值小于0.0，则取值为0.0；若给定值大于1.0，则取值为1.0，其余异常值按1.0处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	number \| string \| Resource	是	边框透明度。默认值：1

strokeWidth

strokeWidth(value: Length)

设置边框宽度，支持attributeModifier动态设置属性方法。该属性若为string类型，暂不支持百分比，百分比按照1px处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	Length	是	边框宽度，取值范围≥0。默认值：1 默认单位：vp 异常值按照默认值处理。

antiAlias

antiAlias(value: boolean)

设置是否开启抗锯齿效果，支持attributeModifier动态设置属性方法。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	boolean	是	是否开启抗锯齿效果。 true：开启抗锯齿；false：关闭抗锯齿。默认值：true

示例

示例1（组件属性绘制）

使用fill、fillOpacity、stroke、radius属性分别绘制矩形的填充颜色、透明度、边框颜色、圆角。

// xxx.ets
@Entry
@Component
struct RectExample {
  build() {
    Column({ space: 10 }) {
      Text('normal').fontSize(11).fontColor(0xCCCCCC).width('90%')
      // 绘制90% * 50的矩形
      Column({ space: 5 }) {
        Text('normal').fontSize(9).fontColor(0xCCCCCC).width('90%')
        // 绘制90% * 50矩形
        Rect({ width: '90%', height: 50 })
          .fill(Color.Pink)
        // 绘制90% * 50的矩形框
        Rect()
          .width('90%')
          .height(50)
          .fillOpacity(0)
          .stroke(Color.Red)
          .strokeWidth(3)

        Text('with rounded corners').fontSize(11).fontColor(0xCCCCCC).width('90%')
        // 绘制90% * 80的矩形, 圆角宽高分别为40、20
        Rect({ width: '90%', height: 80 })
          .radiusHeight(20)
          .radiusWidth(40)
          .fill(Color.Pink)
        // 绘制90% * 80的矩形, 圆角宽高为20
        Rect({ width: '90%', height: 80 })
          .radius(20)
          .fill(Color.Pink)
          .stroke(Color.Transparent)
      }.width('100%').margin({ top: 10 })

      // 绘制90% * 50矩形, 左上圆角宽高40,右上圆角宽高20,右下圆角宽高40,左下圆角宽高20
      Rect({ width: '90%', height: 80 })
        .radius([[40, 40], [20, 20], [40, 40], [20, 20]])
        .fill(Color.Pink)
    }.width('100%').margin({ top: 5 })
  }
}

zh-cn_image_0000001174264386

示例2（绘制渐变色矩形）

通过通用属性linearGradient、clipShape分别绘制渐变色的矩形。

// xxx.ets
@Entry
@Component
struct RectExample {
  build() {
    Column({ space: 10 }) {
      Column()
        .width(100)
        .height(100)
        .linearGradient({
          direction: GradientDirection.Right,
          colors: [[0xff0000, 0.0], [0x0000ff, 0.3], [0xffff00, 1.0]]
        })
        .clipShape(new Rect({ width: 100, height: 100, radius: 40 }))
      Rect()
        .width(100)
        .height(100)
        // 设置矩形填充，如果需要显示背景的渐变色，请设置区域透明度.fillOpacity(0.0)
        .fill(Color.Pink)
        // 设置倒角为40
        .radius(40)
        .stroke(Color.Black)
        // 设置渐变色，仅100*100的矩形区域生效，渐变色的边界不包含倒角
        .linearGradient({
          direction: GradientDirection.Right,
          colors: [[0xff0000, 0.0], [0x0000ff, 0.3], [0xffff00, 1.0]]
        })
    }
  }
}

zh-cn_image_0000001174264386

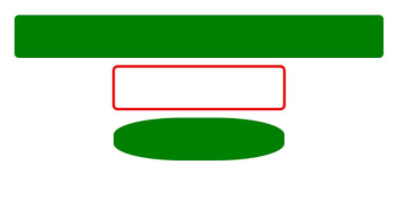

示例3（使用不同参数类型绘制矩形）

width、height、radius、radiusWidth、radiusHeight等属性分别使用不同的长度类型绘制图形。

// xxx.ets
@Entry
@Component
struct RectExample {
  build() {
    Column({ space: 10 }) {
      // 绘制90% * 50矩形，圆角半径为5
      Rect({ width: '90%', height: '50', radius: '5' })//使用string类型
        .fill(Color.Green)
      // 绘制90% * 50的矩形框，圆角半径为5
      Rect({ width: 200, height: 50, radius: 5 })//使用number类型
        .fillOpacity(0)
        .stroke(Color.Red)
        .strokeWidth(3)
      // 绘制90% * 50矩形, 圆角宽80, 圆角高20
      Rect({
        width: $r('app.string.RectWidth'), //使用Resource类型，需用户自定义
        height: $r('app.string.RectHeight'),
        radius: $r('app.string.RectRadius')
      })
        .radiusWidth($r('app.string.RectRadiusWidth'))
        .radiusHeight($r('app.string.RectRadiusHeight'))
        .fill(Color.Green)
    }.width('100%').margin({ top: 5 })
  }
}

rectDemo3

示例4（使用attributeModifier动态设置Rect组件的属性）

以下示例展示了如何使用attributeModifier动态设置Rect组件的fill、fillOpacity、stroke、strokeDashArray、strokeDashOffset、strokeLineCap、strokeLineJoin、strokeMiterLimit、strokeOpacity、strokeWidth和antiAlias属性。

// xxx.ets
class MyRectModifier implements AttributeModifier<RectAttribute> {
  applyNormalAttribute(instance: RectAttribute): void {
    // 填充颜色#707070，填充透明度0.5，边框颜色#2787D9，边框间隙[20]，向左偏移15，线条两端样式为半圆，拐角样式使用尖角连接路径段，斜接长度与边框宽度比值的极限值为5，边框透明度0.5，边框宽度10，抗锯齿开启
    instance.fill("#707070")
    instance.fillOpacity(0.5)
    instance.stroke("#2787D9")
    instance.strokeDashArray([20])
    instance.strokeDashOffset("15")
    instance.strokeLineCap(LineCapStyle.Round)
    instance.strokeLineJoin(LineJoinStyle.Miter)
    instance.strokeMiterLimit(5)
    instance.strokeOpacity(0.5)
    instance.strokeWidth(10)
    instance.antiAlias(true)
  }
}

@Entry
@Component
struct RectModifierDemo {
  @State modifier: MyRectModifier = new MyRectModifier()

  build() {
    Column() {
      Rect()
        .width(200)
        .height(200)
        .attributeModifier(this.modifier)
        .offset({ x: 20, y: 20 })
    }
  }
}
