Shape

绘制组件的父组件，父组件中会描述所有绘制组件均支持的通用属性。

1、绘制组件使用Shape作为父组件，实现类似SVG的效果。

2、绘制组件单独使用，用于在页面上绘制指定的图形。

说明：

该组件从API version 7开始支持。后续版本如有新增内容，则采用上角标单独标记该内容的起始版本。

该组件从API version 20开始支持使用AttributeUpdater类的updateConstructorParams接口更新构造参数。

子组件

包含Rect、Path、Circle、Ellipse、Polyline、Polygon、Image、Text、Column、Row、Shape子组件。

接口

Shape(value?: PixelMap)

从API version 9开始，该接口支持在ArkTS卡片中使用，卡片中不支持使用PixelMap对象。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	PixelMap	否	绘制目标，可将图形绘制在指定的PixelMap对象中，若未设置，则在当前绘制目标中进行绘制。

属性

除支持通用属性外，还支持以下属性：

viewPort

viewPort(value: ViewportRect)

设置形状的视口。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	ViewportRect	是	Viewport绘制属性。

ViewportRect¹⁸⁺对象说明

用于描述Viewport绘制属性。

卡片能力： 从API version 18开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 18开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称	类型	必填	说明
x	Length	否	形状视口起始点的水平坐标。默认值：0 默认单位：vp 异常值按照默认值处理。
y	Length	否	形状视口起始点的垂直坐标。默认值：0 默认单位：vp 异常值按照默认值处理。
width	Length	否	形状视口的宽度，取值范围≥0。默认值：0 默认单位：vp 异常值按照默认值处理。
height	Length	否	形状视口的高度，取值范围≥0。默认值：0 默认单位：vp 异常值按照默认值处理。

fill

fill(value: ResourceColor)

设置填充区域的颜色，支持attributeModifier动态设置属性方法，异常值按照默认值处理。与通用属性foregroundColor同时设置时，后设置的属性生效。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	ResourceColor	是	填充区域颜色。默认值：Color.Black

fillOpacity

fillOpacity(value: number|string|Resource)

设置填充区域透明度，支持attributeModifier动态设置属性方法。取值范围是[0.0, 1.0]，若给定值小于0.0，则取值为0.0；若给定值大于1.0，则取值为1.0，其余异常值按1.0处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	number \| string \| Resource	是	填充区域透明度。默认值：1

stroke

stroke(value: ResourceColor)

设置边框颜色，支持attributeModifier动态设置属性方法，不设置时，默认没有边框。异常值不会绘制边框。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	ResourceColor	是	边框颜色。

strokeDashArray

strokeDashArray(value: Array<any>)

设置边框间隙，支持attributeModifier动态设置属性方法。取值范围为≥0，异常值按照默认值处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	Array<any>	是	边框间隙。默认值：[] 默认单位：vp

strokeDashOffset

strokeDashOffset(value: Length)

设置边框绘制起点的偏移量，支持attributeModifier动态设置属性方法。异常值按照默认值处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	Length	是	边框绘制起点的偏移量。默认值：0 默认单位：vp

strokeLineCap

strokeLineCap(value: LineCapStyle)

设置边框端点绘制样式，支持attributeModifier动态设置属性方法。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	LineCapStyle	是	边框端点绘制样式。默认值：LineCapStyle.Butt

strokeLineJoin

strokeLineJoin(value: LineJoinStyle)

设置边框拐角绘制样式，支持attributeModifier动态设置属性方法。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	LineJoinStyle	是	边框拐角绘制样式。默认值：LineJoinStyle.Miter

strokeMiterLimit

strokeMiterLimit(value: Length)

设置斜接长度与边框宽度比值的极限值，支持attributeModifier动态设置属性方法。斜接长度表示外边框外边交点到内边交点的距离，边框宽度即strokeWidth属性的值。该属性取值需在strokeLineJoin属性取值LineJoinStyle.Miter时生效。

该属性的合法值范围应当大于等于1.0，当取值范围在[0,1)时按1.0处理，其余异常值按默认值处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	Length	是	斜接长度与边框宽度比值的极限值。默认值：4

strokeOpacity

strokeOpacity(value: number|string|Resource)

设置边框透明度，支持attributeModifier动态设置属性方法。该属性的取值范围是[0.0, 1.0]，若给定值小于0.0，则取值为0.0；若给定值大于1.0，则取值为1.0，其余异常值按1.0处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	number \| string \| Resource	是	边框透明度。默认值：1

strokeWidth

strokeWidth(value: Length)

设置边框宽度，支持attributeModifier动态设置属性方法。该属性若为string类型, 暂不支持百分比，百分比按照1px处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	Length	是	边框宽度，取值范围≥0。默认值：1 默认单位：vp 异常值按照默认值处理。

antiAlias

antiAlias(value: boolean)

设置是否开启抗锯齿效果，支持attributeModifier动态设置属性方法。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	boolean	是	是否开启抗锯齿效果。 true：开启抗锯齿；false：关闭抗锯齿。默认值：true

mesh⁸⁺

mesh(value: Array<number>, column: number, row: number)

设置mesh效果。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	Array<number>	是	长度（column + 1）* （row + 1）* 2的数组，它记录了扭曲后的位图各个顶点位置。
column	number	是	mesh矩阵列数。
row	number	是	mesh矩阵行数。

示例

示例1（组件属性绘制）

通过Shape组件绘制矩形、椭圆和直线路径。

// xxx.ets
@Entry
@Component
struct ShapeExample {
  build() {
    Column({ space: 10 }) {
      Text('basic').fontSize(11).fontColor(0xCCCCCC).width(320)
      // 在Shape的(-2, -2)点绘制一个 300 * 50 带边框的矩形,颜色0x317AF7,边框颜色黑色,边框宽度4,边框间隙20,向左偏移10,线条两端样式为半圆,拐角样式圆角,抗锯齿(默认开启)
      // 在Shape的(-2, 58)点绘制一个 300 * 50 带边框的椭圆,颜色0x317AF7,边框颜色黑色,边框宽度4,边框间隙20,向左偏移10,线条两端样式为半圆,拐角样式圆角,抗锯齿(默认开启)
      // 在Shape的(-2, 118)点绘制一个 300 * 10 直线路径,颜色0x317AF7,边框颜色黑色,宽度4,间隙20,向左偏移10,线条两端样式为半圆,拐角样式圆角,抗锯齿(默认开启)
      Shape() {
        Rect().width(300).height(50)
        Ellipse().width(300).height(50).offset({ x: 0, y: 60 })
        Path().width(300).height(10).commands('M0 0 L900 0').offset({ x: 0, y: 120 })
      }
      .width(350)
      .height(140)
      .viewPort({
        x: -2,
        y: -2,
        width: 304,
        height: 130
      })
      .fill(0x317AF7)
      .stroke(Color.Black)
      .strokeWidth(4)
      .strokeDashArray([20])
      .strokeDashOffset(10)
      .strokeLineCap(LineCapStyle.Round)
      .strokeLineJoin(LineJoinStyle.Round)
      .antiAlias(true)

      // 分别在Shape的(0, 0)、(-5, -5)点绘制一个 300 * 50 带边框的矩形,可以看出之所以将视口的起始位置坐标设为负值是因为绘制的起点默认为线宽的中点位置，因此要让边框完全显示则需要让视口偏移半个线宽
      Shape() {
        Rect().width(300).height(50)
      }
      .width(350)
      .height(80)
      .viewPort({
        x: 0,
        y: 0,
        width: 320,
        height: 70
      })
      .fill(0x317AF7)
      .stroke(Color.Black)
      .strokeWidth(10)

      Shape() {
        Rect().width(300).height(50)
      }
      .width(350)
      .height(80)
      .viewPort({
        x: -5,
        y: -5,
        width: 320,
        height: 70
      })
      .fill(0x317AF7)
      .stroke(Color.Black)
      .strokeWidth(10)

      Text('path').fontSize(11).fontColor(0xCCCCCC).width(320)
      // 在Shape的(0, -5)点绘制一条直线路径,颜色0xEE8443,线条宽度10,线条间隙20
      Shape() {
        Path().width(300).height(10).commands('M0 0 L900 0')
      }
      .width(350)
      .height(20)
      .viewPort({
        x: 0,
        y: -5,
        width: 300,
        height: 20
      })
      .stroke(0xEE8443)
      .strokeWidth(10)
      .strokeDashArray([20])

      // 在Shape的(0, -5)点绘制一条直线路径,颜色0xEE8443,线条宽度10,线条间隙20,向左偏移10
      Shape() {
        Path().width(300).height(10).commands('M0 0 L900 0')
      }
      .width(350)
      .height(20)
      .viewPort({
        x: 0,
        y: -5,
        width: 300,
        height: 20
      })
      .stroke(0xEE8443)
      .strokeWidth(10)
      .strokeDashArray([20])
      .strokeDashOffset(10)

      // 在Shape的(0, -5)点绘制一条直线路径,颜色0xEE8443,线条宽度10,透明度0.5
      Shape() {
        Path().width(300).height(10).commands('M0 0 L900 0')
      }
      .width(350)
      .height(20)
      .viewPort({
        x: 0,
        y: -5,
        width: 300,
        height: 20
      })
      .stroke(0xEE8443)
      .strokeWidth(10)
      .strokeOpacity(0.5)

      // 在Shape的(0, -5)点绘制一条直线路径,颜色0xEE8443,线条宽度10,线条间隙20,线条两端样式为半圆
      Shape() {
        Path().width(300).height(10).commands('M0 0 L900 0')
      }
      .width(350)
      .height(20)
      .viewPort({
        x: 0,
        y: -5,
        width: 300,
        height: 20
      })
      .stroke(0xEE8443)
      .strokeWidth(10)
      .strokeDashArray([20])
      .strokeLineCap(LineCapStyle.Round)

      // 在Shape的(-20, -5)点绘制一个封闭路径,颜色0x317AF7,线条宽度10,边框颜色0xEE8443,拐角样式锐角（默认值）
      Shape() {
        Path().width(200).height(60).commands('M0 0 L400 0 L400 150 Z')
      }
      .width(300)
      .height(200)
      .viewPort({
        x: -20,
        y: -5,
        width: 310,
        height: 90
      })
      .fill(0x317AF7)
      .stroke(0xEE8443)
      .strokeWidth(10)
      .strokeLineJoin(LineJoinStyle.Miter)
      .strokeMiterLimit(5)
    }.width('100%').margin({ top: 15 })
  }
}

zh-cn_image_0000001184628104

示例2（使用不同参数类型绘制图形）

各属性通过不同的长度类型绘制图形。

// xxx.ets
@Entry
@Component
struct ShapeTypeExample {
  build() {
    Column({ space: 10 }) {
      // 在Shape的(-2, -2)点绘制一个 300 * 50 带边框的矩形,颜色0x317AF7,边框颜色黑色,边框宽度4,边框间隙20,向左偏移10,线条两端样式为半圆,拐角样式圆角,抗锯齿(默认开启)
      // 在Shape的(-2, 58)点绘制一个 300 * 50 带边框的椭圆,颜色0x317AF7,边框颜色黑色,边框宽度4,边框间隙20,向左偏移10,线条两端样式为半圆,拐角样式圆角,抗锯齿(默认开启)
      // 在Shape的(-2, 118)点绘制一个 300 * 10 直线路径,颜色0x317AF7,边框颜色黑色,宽度4,间隙20,向左偏移10,线条两端样式为半圆,拐角样式圆角,抗锯齿(默认开启)
      Shape() {
        Rect().width('300').height('50')
        Ellipse().width(300).height(50).offset({ x: 0, y: 60 })
        Path().width(300).height(10).commands('M0 0 L900 0').offset({ x: 0, y: 120 })
      }
      .width(350)
      .height(140)
      .viewPort({
        x: '-2', // 使用string类型
        y: '-2',
        width: $r('app.string.ViewportRectWidth'), // 使用Resource类型，需用户自定义
        height: $r('app.string.ViewportRectHeight')
      })
      .fill(Color.Orange)
      .stroke(Color.Black)
      .strokeWidth(4)
      .strokeDashArray([20])
      .strokeDashOffset(10) //使用number类型
      .strokeLineCap(LineCapStyle.Round)
      .strokeLineJoin(LineJoinStyle.Round)
      .strokeMiterLimit(5)
      .antiAlias(true)
    }.width('100%').margin({ top: 15 })
  }
}

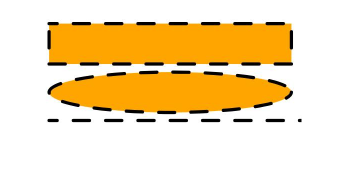

shapeDemo2

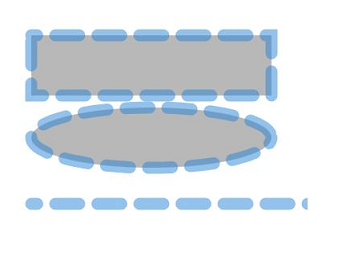

示例3（使用attributeModifier动态设置Shape组件的属性）

以下示例展示了如何使用attributeModifier动态设置Shape组件的fill、fillOpacity、stroke、strokeDashArray、strokeDashOffset、strokeLineCap、strokeLineJoin、strokeMiterLimit、strokeOpacity、strokeWidth和antiAlias属性。

// xxx.ets
class MyShapeModifier implements AttributeModifier<ShapeAttribute> {
  applyNormalAttribute(instance: ShapeAttribute): void {
    // 填充颜色#707070，填充透明度0.5，边框颜色#2787D9，边框间隙[20, 15]，向左偏移15，线条两端样式为半圆，拐角样式使用尖角连接路径段，斜接长度与边框宽度比值的极限值为5，边框透明度0.5，边框宽度10，抗锯齿开启
    instance.fill("#707070")
    instance.fillOpacity(0.5)
    instance.stroke("#2787D9")
    instance.strokeDashArray([20, 15])
    instance.strokeDashOffset("15")
    instance.strokeLineCap(LineCapStyle.Round)
    instance.strokeLineJoin(LineJoinStyle.Miter)
    instance.strokeMiterLimit(5)
    instance.strokeOpacity(0.5)
    instance.strokeWidth(10)
    instance.antiAlias(true)
  }
}

@Entry
@Component
struct ShapeModifierDemo {
  @State modifier: MyShapeModifier = new MyShapeModifier()

  build() {
    Column() {
      Shape() {
        Rect().width(200).height(50).offset({ x: 20, y: 20 })
        Ellipse().width(200).height(50).offset({ x: 20, y: 80 })
        Path().width(200).height(10).commands('M0 0 L900 0').offset({ x: 20, y: 160 })
      }
      .width(250).height(200)
      .attributeModifier(this.modifier)
    }
  }
}
