harmony 鸿蒙Polyline

2025-06-12
浏览 (3)

Polyline

折线绘制组件。

说明：

该组件从API version 7开始支持。后续版本如有新增内容，则采用上角标单独标记该内容的起始版本。

该组件从API version 20开始支持使用AttributeUpdater类的updateConstructorParams接口更新构造参数。

子组件

无

接口

Polyline(options?: PolylineOptions)

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

参数：

参数名	类型	必填	说明
options	PolylineOptions	否	Polyline绘制区域。

PolylineOptions¹⁸⁺对象说明

用于描述Polyline绘制区域。

卡片能力： 从API version 18开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 18开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称	类型	必填	说明
width	Length	否	宽度，取值范围≥0。默认值：0 默认单位：vp 异常值按照默认值处理。
height	Length	否	高度，取值范围≥0。默认值：0 默认单位：vp 异常值按照默认值处理。

属性

除支持通用属性外，还支持以下属性：

points

points(value: Array<any>)

设置折线经过坐标点列表，支持attributeModifier动态设置属性方法。异常值按照默认值处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	Array<Point>	是	折线经过坐标点列表。默认值：[] 默认单位：vp

fill

fill(value: ResourceColor)

设置填充区域的颜色，支持attributeModifier动态设置属性方法，异常值按照默认值处理。与通用属性foregroundColor同时设置时，后设置的属性生效。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	ResourceColor	是	填充区域颜色。默认值：Color.Black

fillOpacity

fillOpacity(value: number|string|Resource)

设置填充区域透明度，支持attributeModifier动态设置属性方法。取值范围是[0.0, 1.0]，若给定值小于0.0，则取值为0.0；若给定值大于1.0，则取值为1.0，其余异常值按1.0处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	number \| string \| Resource	是	填充区域透明度。默认值：1

stroke

stroke(value: ResourceColor)

设置边框颜色，支持attributeModifier动态设置属性方法，不设置时，默认无边框。异常值不绘制边框。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	ResourceColor	是	边框颜色。

strokeDashArray

strokeDashArray(value: Array<any>)

设置线条间隙，支持attributeModifier动态设置属性方法。线段相交时可能会出现重叠现象。取值范围≥0，异常值按照默认值处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	Array<any>	是	线条间隙。默认值：[] 默认单位：vp

strokeDashOffset

strokeDashOffset(value: number|string)

设置线条绘制起点的偏移量，支持attributeModifier动态设置属性方法。异常值按照默认值处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	number \| string	是	线条绘制起点的偏移量。默认值：0 默认单位：vp

strokeLineCap

strokeLineCap(value: LineCapStyle)

设置线条端点绘制样式，支持attributeModifier动态设置属性方法。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	LineCapStyle	是	线条端点绘制样式。默认值：LineCapStyle.Butt

strokeLineJoin

strokeLineJoin(value: LineJoinStyle)

设置线条拐角绘制样式，支持attributeModifier动态设置属性方法。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	LineJoinStyle	是	线条拐角绘制样式。默认值：LineJoinStyle.Miter

strokeMiterLimit

strokeMiterLimit(value: number|string)

设置斜接长度与边框宽度比值的极限值，支持attributeModifier动态设置属性方法。斜接长度表示外边框外边交点到内边交点的距离，边框宽度即strokeWidth属性的值。该属性取值仅在strokeLineJoin属性取值LineJoinStyle.Miter时生效。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	number \| string	是	斜接长度与边框宽度比值的极限值。默认值：4 该属性的合法值应当大于等于1.0，当取值范围在[0,1)时按1.0处理，其余异常值按默认值处理。

strokeOpacity

strokeOpacity(value: number|string|Resource)

设置线条透明度，支持attributeModifier动态设置属性方法。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	number \| string \| Resource	是	线条透明度，取值范围是[0.0, 1.0]。默认值：1 若给定值小于0.0，则取值为0.0；若给定值大于1.0，则取值为1.0，其余异常值按1.0处理。

strokeWidth

strokeWidth(value: Length)

设置线条宽度，支持attributeModifier动态设置属性方法。该属性若为string类型，暂不支持百分比，百分比按照1px处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	Length	是	线条宽度，取值范围≥0。默认值：1 默认单位：vp 异常值按照默认值处理。

antiAlias

antiAlias(value: boolean)

设置是否开启抗锯齿效果，支持attributeModifier动态设置属性方法。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	boolean	是	是否开启抗锯齿效果。 true：开启抗锯齿；false：关闭抗锯齿。默认值：true

Point

点坐标类型。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

名称	类型定义	描述
Point	[number, number]	第一个参数为x轴坐标，第二个参数为y轴坐标（相对坐标）。

示例

示例1（组件属性绘制）

通过points、fillOpacity、stroke、strokeLineJoin、strokeLineCap属性分别绘制折线的经过坐标、透明度、边框颜色、拐角样式、端点样式。

// xxx.ets
@Entry
@Component
struct PolylineExample {
  build() {
    Column({ space: 10 }) {
      // 在 100 * 100 的矩形框中绘制一段折线，起点(0, 0)，经过(20,60)，到达终点(100, 100)
      Polyline({ width: 100, height: 100 })
        .points([[0, 0], [20, 60], [100, 100]])
        .fillOpacity(0)
        .stroke(Color.Blue)
        .strokeWidth(3)
      // 在 100 * 100 的矩形框中绘制一段折线，起点(20, 0)，经过(0,100)，到达终点(100, 90)
      Polyline()
        .width(100)
        .height(100)
        .fillOpacity(0)
        .stroke(Color.Red)
        .strokeWidth(8)
        .points([[20, 0], [0, 100], [100, 90]])
        // 设置折线拐角处为圆弧
        .strokeLineJoin(LineJoinStyle.Round)
        // 设置折线两端为半圆
        .strokeLineCap(LineCapStyle.Round)
    }.width('100%')
  }
}

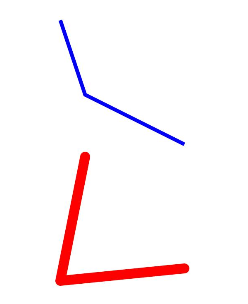

zh-cn_image_0000001219744185

示例2（宽和高使用不同参数类型绘制折线）

width、height属性分别使用不同的长度类型绘制图形。

// xxx.ets
@Entry
@Component
struct PolylineTypeExample {
  build() {
    Column({ space: 10 }) {
      // 在 100 * 100 的矩形框中绘制一段折线，起点(0, 0)，经过(20,60)，到达终点(100, 100)
      Polyline({ width: '100', height: '100' })//使用string类型
        .points([[0, 0], [20, 60], [100, 100]])
        .fillOpacity(0)
        .stroke(Color.Blue)
        .strokeWidth(3)
      Polyline({ width: 100, height: 100 })// 使用number类型
        .points([[0, 0], [20, 60], [100, 100]])
        .fillOpacity(0)
        .stroke(Color.Blue)
        .strokeWidth(3)
      Polyline({ width: $r('app.string.PolylineWidth'), height: $r('app.string.PolylineHeight') })// 使用Resource类型，需用户自定义
        .points([[0, 0], [20, 60], [100, 100]])
        .fillOpacity(0)
        .stroke(Color.Blue)
        .strokeWidth(3)
    }.width('100%')
  }
}

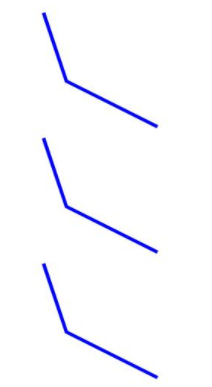

polylineDemo2

示例3（使用attributeModifier动态设置Polyline组件的属性）

以下示例展示了如何使用attributeModifier动态设置Polyline组件的points、fill、fillOpacity、stroke、strokeDashArray、strokeDashOffset、strokeLineCap、strokeLineJoin、strokeMiterLimit、strokeOpacity、strokeWidth和antiAlias属性。

// xxx.ets
class MyPolylineModifier implements AttributeModifier<PolylineAttribute> {
  applyNormalAttribute(instance: PolylineAttribute): void {
    // 折线起点(0, 0)，经过(50, 100)，到达终点(100, 0)，填充颜色#707070，填充透明度0.5，边框颜色#2787D9，边框间隙[20]，向左偏移15，线条两端样式为半圆，拐角样式使用尖角连接路径段，斜接长度与边框宽度比值的极限值为5，边框透明度0.5，边框宽度10，抗锯齿开启
    instance.points([[0, 0], [50, 100], [100, 0]])
    instance.fill("#707070")
    instance.fillOpacity(0.5)
    instance.stroke("#2787D9")
    instance.strokeDashArray([20])
    instance.strokeDashOffset("15")
    instance.strokeLineCap(LineCapStyle.Round)
    instance.strokeLineJoin(LineJoinStyle.Miter)
    instance.strokeMiterLimit(5)
    instance.strokeOpacity(0.5)
    instance.strokeWidth(10)
    instance.antiAlias(true)
  }
}

@Entry
@Component
struct PolylineModifierDemo {
  @State modifier: MyPolylineModifier = new MyPolylineModifier()

  build() {
    Column() {
      Polyline()
        .width(100)
        .height(100)
        .attributeModifier(this.modifier)
        .offset({ x: 20, y: 20 })
    }
  }
}
