图形子系统

图形子系统主要包括UI组件、布局、动画、字体、输入事件、窗口管理、渲染绘制等模块,构建基于轻量OS应用框架满足硬件资源较小的物联网设备或者构建基于标准OS的应用框架满足富设备的OpenHarmony系统应用开发。

1.1 轻量系统

简介

图形子系统主要包括UI组件、布局、动画、字体、输入事件、窗口管理、渲染绘制等模块,构建基于轻量OS的应用框架,满足硬件资源较小的物联网设备的OpenHarmony系统应用开发。

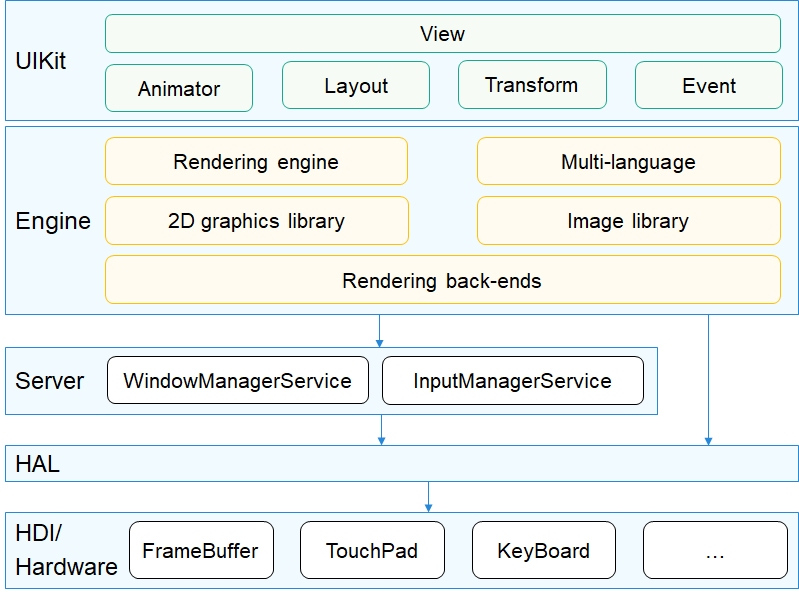

图 1 图形子系统架构图

各模块介绍:

  • View:应用组件,包括UIView、UIViewGroup、UIButton、UILabel、UILabelButton、UIList、UISlider等。
  • Animator:动画模块,开发者可以自定义动画。
  • Layout:布局控件,包括FlexLayout、GridLayout、ListLayout等。
  • Transform:图形变换模块,包括旋转、平移、缩放等。
  • Event:事件模块,包括click、press、drag、long press等基础事件。
  • Rendering engine:渲染绘制模块。
  • 2D graphics library:2D绘制模块,包括直线、矩形、圆、弧、图片、文字等绘制。包括软件绘制和硬件加速能力对接。
  • Multi-language:多语言模块,用于处理不用不同语言文字的换行、整形等。
  • Image library:图片处理模块,用于解析和操作不同类型和格式的图片,例如png、jpeg、ARGB8888、ARGB565等
  • WindowManager:窗口管理模块,包括窗口创建、显示隐藏、合成等处理。
  • InputManager:输入事件管理模块。

目录

/foundation/arkui
├── ui_lite                  # UI模块,包括UI控件、动画、字体等功能

/foundation/graphic
├── surface_lite             # 共享内存
├── graphic_utils_lite       # 图形基础库和硬件适配层

/foundation/window
└── window_manager_lite      # 窗口管理和输入事件管理

约束

  • 图形组件不支持多线程并发操作,建议相关操作都在ui线程中执行;
  • utils/interfaces/innerkits/graphic_config.h文件列举了图形部分可配置功能的宏开关,需要在编译前配置,配置时需要注意部分宏开关是分平台配置的。

说明

参考各仓README以及test目录

相关仓

图形子系统

graphic_surface_lite

arkui_ui_lite

window_window_manager_lite

graphic_graphic_utils_lite

1.2 标准系统

简介

图形子系统 提供了图形接口能力。

其主要的结构如下图所示:

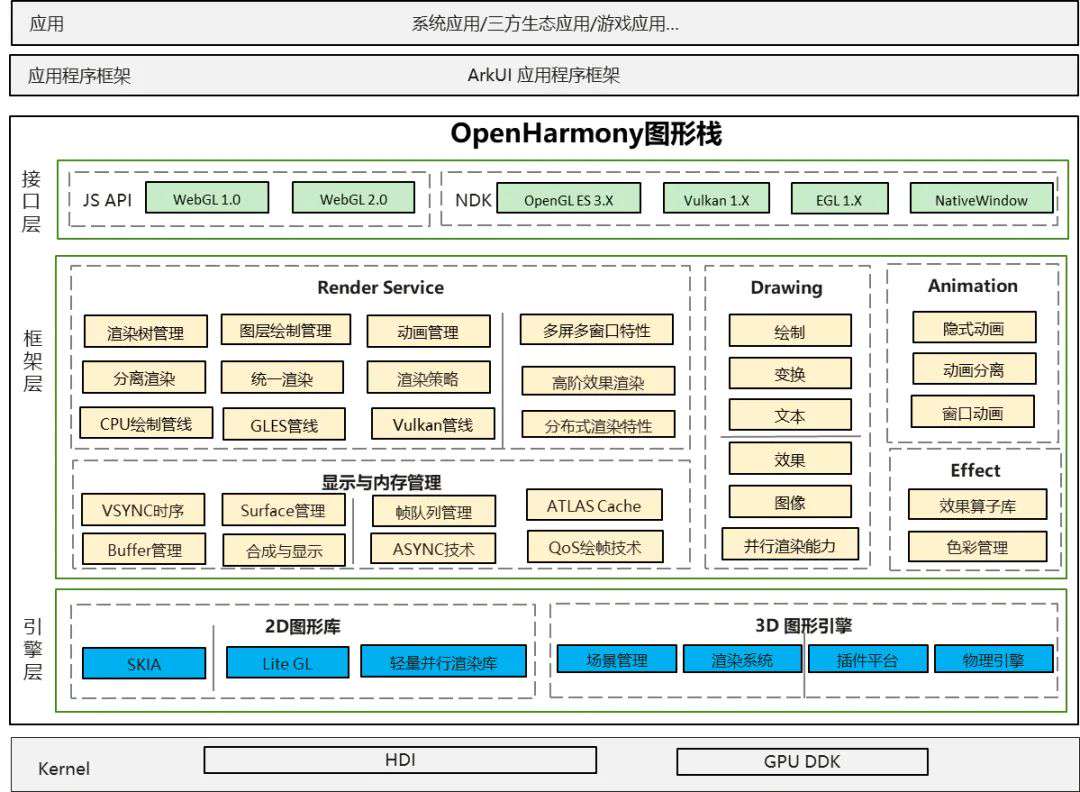

图形子系统架构图

OpenHarmony 图形栈的分层说明如下:

• 接口层:提供图形的 Native API能力,包括:WebGL、Native Drawing的绘制能力、OpenGL 指令级的绘制能力支撑等。

• 框架层:分为 Render Service、Drawing、Animation、Effect、显示与内存管理五个模块。 |模块 |能力描述 | |————————|——————————————————————————————–| |Render Service (渲染服务)|提供UI框架的绘制能力,其核心职责是将ArkUI的控件描述转换成绘制树信息,根据对应的渲染策略,进行最佳路径渲染。同时,负责多窗口流畅和空间态下UI共享的核心底层机制。 | |Drawing (绘制) |提供图形子系统内部的标准化接口,主要完成2D渲染、3D渲染和渲染引擎的管理等基本功能。 | |Animation (动画) |提供动画引擎的相关能力。 | |Effect (效果) |主要完成图片效果、渲染特效等效果处理的能力,包括:多效果的串联、并联处理,在布局时加入渲染特效、控件交互特效等相关能力。 | |显示与内存管理 |此模块是图形栈与硬件解耦的主要模块,主要定义了OpenHarmony显示与内存管理的能力,其定义的HDI接口需要让不同的OEM厂商完成对OpenHarmony图形栈的适配.|

• 引擎层:包括2D图形库和3D图形引擎两个模块。2D图形库提供2D图形绘制底层API,支持图形绘制与文本绘制底层能力。3D图形引擎能力尚在构建中。

目录

foundation/graphic/standard/
├── figures                 # Markdown引用的图片目录
├── frameworks              # 框架代码目录
│   ├── animation_server    # AnimationServer代码
│   ├── bootanimation       # 开机动画目录
│   ├── dumper              # graphic dumper代码
│   ├── fence               # fence代码
│   ├── surface             # Surface代码
│   ├── vsync               # Vsync代码
├── rosen                   # 框架代码目录
│   ├── build               # 构建说明
│   ├── doc                 # doc
│   ├── include             # 对外头文件代码
│   ├── lib                 # lib
│   ├── modules             # graphic 子系统各模块代码
│   ├── samples             # 实例代码
│   ├── test                # 开发测试代码
│   ├── tools               # 工具代码
├── interfaces              # 图形接口存放目录
│   ├── innerkits           # 内部native接口存放目录
│   └── kits                # js/napi外部接口存放目录
└── utils                   # 小部件存放目录

约束

语言版本:C++11及以上

编译构建

说明

参考各仓README以及test目录

相关仓

图形子系统
