双路预览(ArkTS)

在开发相机应用时，需要先参考开发准备申请相关权限。

双路预览，即应用可同时使用两路预览流，一路用于在屏幕上显示，一路用于图像处理等其他操作，提升处理效率。

相机应用通过控制相机，实现图像显示（预览）、照片保存（拍照）、视频录制（录像）等基础操作。相机开发模型为Surface模型，即应用通过Surface进行数据传递，通过ImageReceiver的surface获取拍照流的数据、通过XComponent的surface获取预览流的数据。

如果要实现双路预览，即将拍照流改为预览流，将拍照流中的surface改为预览流的surface，通过ImageReceiver的surface创建previewOutput，其余流程与拍照流和预览流一致。

详细的API说明请参考Camera API参考。

约束与限制

  • 暂不支持动态添加流，即不能在没有调用session.stop的情况下，调用addOutput添加流。
  • 对ImageReceiver组件获取到的图像数据处理后，需要将对应的图像Buffer释放，确保Surface的BufferQueue正常轮转。

调用流程

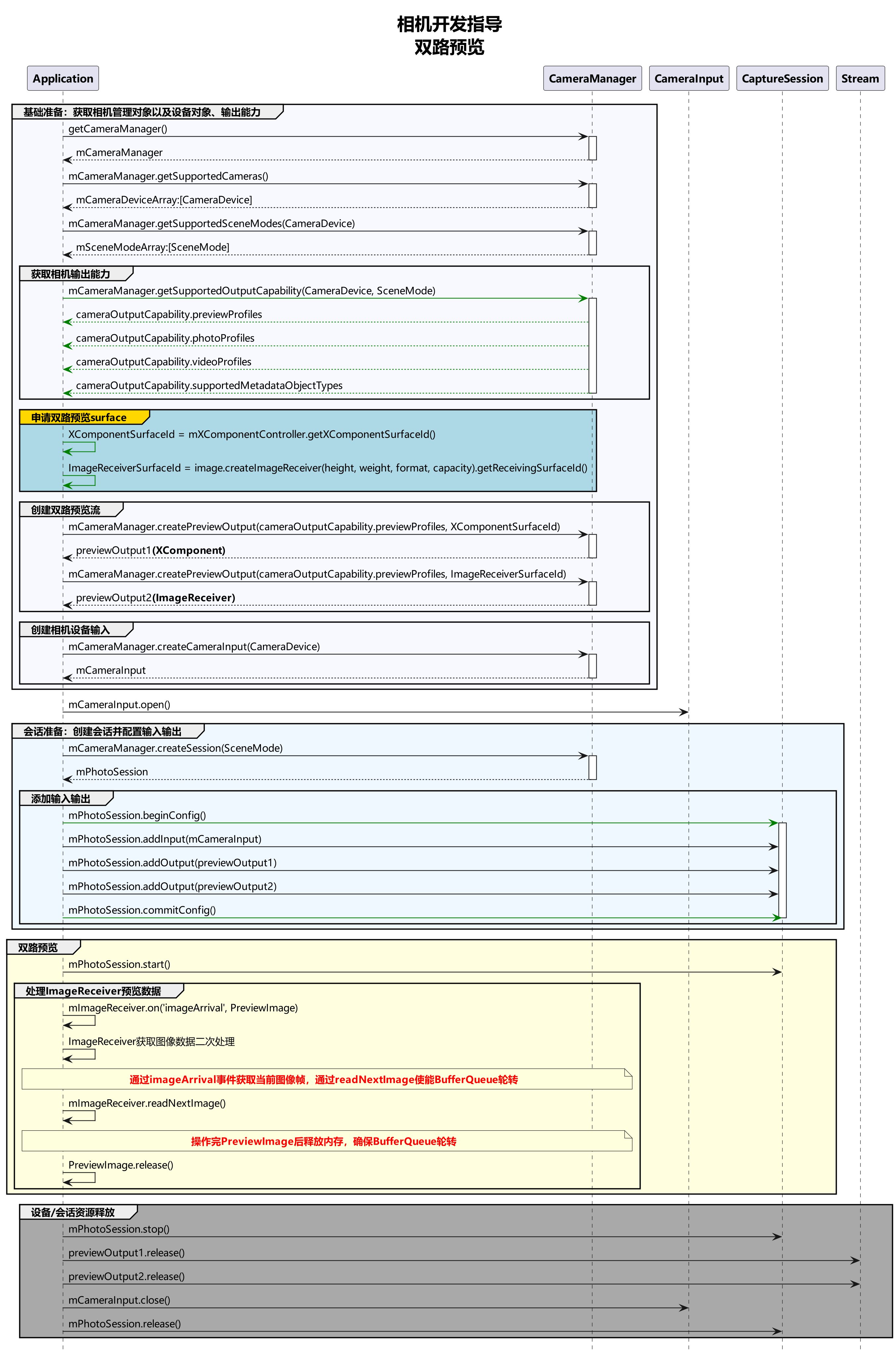

双路方案调用流程图建议如下：

dual-preview-streams-instructions

开发步骤

  • 用于处理图像的第一路预览流：创建ImageReceiver对象，获取SurfaceId创建第一路预览流，注册图像监听，按需处理预览流每帧图像。
  • 用于显示画面的第二路预览流：创建XComponent组件，获取SurfaceId创建第二路预览流，预览流画面直接在组件内渲染。
  • 创建预览流获取数据：创建上述两路预览流，配置进相机会话，启动会话后，两路预览流同时获取数据。

用于处理图像的第一路预览流

  1. 导入依赖，本篇文档需要用到图片和相机框架等相关依赖包。

    import { image } from '@kit.ImageKit';
import { camera } from '@kit.CameraKit';
import { BusinessError } from '@kit.BasicServicesKit';

  2. 获取第一路预览流SurfaceId：创建ImageReceiver对象，通过ImageReceiver对象可获取其SurfaceId。

    let imageWidth: number = 1920; // 请使用设备支持profile的size的宽。
let imageHeight: number = 1080; // 请使用设备支持profile的size的高。


async function initImageReceiver():Promise<void>{
  // 创建ImageReceiver对象。
  let size: image.Size = { width: imageWidth, height: imageHeight };
  let imageReceiver = image.createImageReceiver(size, image.ImageFormat.JPEG, 8);
  // 获取取第一路流SurfaceId。
  let imageReceiverSurfaceId = await imageReceiver.getReceivingSurfaceId();
  console.info(`initImageReceiver imageReceiverSurfaceId:${imageReceiverSurfaceId}`);
}

  3. 注册监听处理预览流每帧图像数据：通过ImageReceiver组件中imageArrival事件监听获取底层返回的图像数据，详细的API说明请参考Image API参考。

    function onImageArrival(receiver: image.ImageReceiver): void {
  // 注册imageArrival监听。
  receiver.on('imageArrival', () => {
    // 获取图像。
    receiver.readNextImage((err: BusinessError, nextImage: image.Image) => {
      if (err||nextImage === undefined) {
        console.error('readNextImage failed');
        return;
      }
      // 解析图像内容。
      nextImage.getComponent(image.ComponentType.JPEG, async (err: BusinessError, imgComponent: image.Component) => {
        if (err||imgComponent === undefined) {
          console.error('getComponent failed');
        }
        if (imgComponent.byteBuffer) {
          // 详情见下方解析图片buffer数据参考，本示例以方式一为例。
          let width = nextImage.size.width; // 获取图片的宽。
          let height = nextImage.size.height; // 获取图片的高。
          let stride = imgComponent.rowStride; // 获取图片的stride。
          console.debug(`getComponent with width:${width} height:${height} stride:${stride}`);
          // stride与width一致。
          if (stride == width) {
            let pixelMap = await image.createPixelMap(imgComponent.byteBuffer, {
              size: { height: height, width: width },
              srcPixelFormat: 8,
            })
          } else {
            // stride与width不一致。
            const dstBufferSize = width * height * 1.5
            const dstArr = new Uint8Array(dstBufferSize)
            for (let j = 0; j < height * 1.5; j++) {
              const srcBuf = new Uint8Array(imgComponent.byteBuffer, j * stride, width)
              dstArr.set(srcBuf, j * width)
            }
            let pixelMap = await image.createPixelMap(dstArr.buffer, {
              size: { height: height, width: width },
              srcPixelFormat: 8,
            })
          }
        } else {
          console.error('byteBuffer is null');
        }
        // 确保当前buffer没有在使用的情况下，可进行资源释放。
        // 如果对buffer进行异步操作，需要在异步操作结束后再释放该资源（nextImage.release()）。
        nextImage.release();
      })
    })
  })
}

    通过 image.Component 解析图片buffer数据参考：

    注意： 需要确认图像的宽width是否与行距rowStride一致，如果不一致可参考以下方式处理：

    方式一：去除imgComponent.byteBuffer中stride数据，拷贝得到新的buffer，调用不支持stride的接口处理buffer。

    // 以NV21为例（YUV_420_SP格式的图片）YUV_420_SP内存计算公式：长x宽+(长x宽)/2。
const dstBufferSize = width * height * 1.5;
const dstArr = new Uint8Array(dstBufferSize);
// 逐行读取buffer数据。
for (let j = 0; j < height * 1.5; j++) {
  // imgComponent.byteBuffer的每行数据拷贝前width个字节到dstArr中。
  const srcBuf = new Uint8Array(imgComponent.byteBuffer, j * stride, width);
  dstArr.set(srcBuf, j * width);
}
let pixelMap = await image.createPixelMap(dstArr.buffer, {
  size: { height: height, width: width }, srcPixelFormat: 8
});

    方式二：根据stride*height创建pixelMap，然后调用pixelMap的cropSync方法裁剪掉多余的像素。

    // 创建pixelMap，width宽传行距stride的值。
let pixelMap = await image.createPixelMap(imgComponent.byteBuffer, {
  size:{height: height, width: stride}, srcPixelFormat: 8});
// 裁剪多余的像素。
pixelMap.cropSync({size:{width:width, height:height}, x:0, y:0});

    方式三：将原始imgComponent.byteBuffer和stride信息一起传给支持stride的接口处理。

用于显示画面的第二路预览流

获取第二路预览流SurfaceId：创建XComponent组件用于预览流显示，获取surfaceId请参考XComponent组件提供的getXcomponentSurfaceId方法，而XComponent的能力由UI提供，相关介绍可参考XComponent组件参考。

@Component
struct example {
  xComponentCtl: XComponentController = new XComponentController();
  surfaceId:string = '';
  imageWidth: number = 1920;
  imageHeight: number = 1080;
  private uiContext: UIContext = this.getUIContext();

  build() {
    XComponent({
      id: 'componentId',
      type: XComponentType.SURFACE,
      controller: this.xComponentCtl
    })
      .onLoad(async () => {
        console.info('onLoad is called');
        this.surfaceId = this.xComponentCtl.getXComponentSurfaceId(); // 获取组件surfaceId。
        // 使用surfaceId创建预览流，开启相机，组件实时渲染每帧预览流数据。
      })
      // surface的宽、高设置与XComponent组件的宽、高设置相反，或使用.renderFit(RenderFit.RESIZE_CONTAIN)自动填充显示无需设置宽、高。
      .width(this.uiContext.px2vp(this.imageHeight))
      .height(this.uiContext.px2vp(this.imageWidth))
  }
}

创建预览流获取数据

通过两个SurfaceId分别创建两路预览流输出，加入相机会话，启动相机会话，获取预览流数据。

function createDualPreviewOutput(cameraManager: camera.CameraManager, previewProfile: camera.Profile,
  session: camera.Session, imageReceiverSurfaceId: string, xComponentSurfaceId: string): void {
  // 使用imageReceiverSurfaceId创建第一路预览。
  let previewOutput1 = cameraManager.createPreviewOutput(previewProfile, imageReceiverSurfaceId);
  if (!previewOutput1) {
  console.error('createPreviewOutput1 error');
  }
  // 使用xComponentSurfaceId创建第二路预览。
  let previewOutput2 = cameraManager.createPreviewOutput(previewProfile, xComponentSurfaceId);
  if (!previewOutput2) {
  console.error('createPreviewOutput2 error');
  }
  // 添加第一路预览流输出。
  session.addOutput(previewOutput1);
  // 添加第二路预览流输出。
  session.addOutput(previewOutput2);
}

完整示例

import { camera } from '@kit.CameraKit';
import { image } from '@kit.ImageKit';
import { BusinessError } from '@kit.BasicServicesKit';
import { abilityAccessCtrl, Permissions } from '@kit.AbilityKit';

@Entry
@Component
struct Index {
  private imageReceiver: image.ImageReceiver|undefined = undefined;
  private imageReceiverSurfaceId: string = '';
  private xComponentCtl: XComponentController = new XComponentController();
  private xComponentSurfaceId: string = '';
  @State imageWidth: number = 1920;
  @State imageHeight: number = 1080;
  private cameraManager: camera.CameraManager|undefined = undefined;
  private cameras: Array<camera.CameraDevice>|Array<camera.CameraDevice> = [];
  private cameraInput: camera.CameraInput|undefined = undefined;
  private previewOutput1: camera.PreviewOutput|undefined = undefined;
  private previewOutput2: camera.PreviewOutput|undefined = undefined;
  private session: camera.VideoSession|undefined = undefined;
  private uiContext: UIContext = this.getUIContext();
  private context: Context|undefined = this.uiContext.getHostContext();
  private cameraPermission: Permissions = 'ohos.permission.CAMERA'; // 申请权限相关问题可参考本篇开头的申请相关权限文档
  @State isShow: boolean = false;

  async requestPermissionsFn(): Promise<void> {
    let atManager = abilityAccessCtrl.createAtManager();
    if (this.context) {
      let res = await atManager.requestPermissionsFromUser(this.context, [this.cameraPermission]);
      for (let i =0; i < res.permissions.length; i++) {
        if (this.cameraPermission.toString() === res.permissions[i] && res.authResults[i] === 0) {
          this.isShow = true;
        }
      }
    }
  }

  aboutToAppear(): void {
    this.requestPermissionsFn();
  }

  onPageShow(): void {
    console.info('onPageShow');
    this.initImageReceiver();
    if (this.xComponentSurfaceId !== '') {
      this.initCamera();
    }
  }

  onPageHide(): void {
    console.info('onPageHide');
    this.releaseCamera();
  }

  /**
   * 获取ImageReceiver的SurfaceId
   * @param receiver
   * @returns
   */
  async initImageReceiver(): Promise<void> {
    if (!this.imageReceiver) {
      // 创建ImageReceiver。
      let size: image.Size = { width: this.imageWidth, height: this.imageHeight };
      this.imageReceiver = image.createImageReceiver(size, image.ImageFormat.JPEG, 8);
      // 获取取第一路流SurfaceId。
      this.imageReceiverSurfaceId = await this.imageReceiver.getReceivingSurfaceId();
      console.info(`initImageReceiver imageReceiverSurfaceId:${this.imageReceiverSurfaceId}`);
      // 注册监听处理预览流每帧图像数据。
      this.onImageArrival(this.imageReceiver);
    }
  }

  /**
   * 注册ImageReceiver图像监听
   * @param receiver
   */
  onImageArrival(receiver: image.ImageReceiver): void {
    // 注册imageArrival监听。
    receiver.on('imageArrival', () => {
      console.info('image arrival');
      // 获取图像。
      receiver.readNextImage((err: BusinessError, nextImage: image.Image) => {
        if (err||nextImage === undefined) {
          console.error('readNextImage failed');
          return;
        }
        // 解析图像内容。
        nextImage.getComponent(image.ComponentType.JPEG, async (err: BusinessError, imgComponent: image.Component) => {
          if (err||imgComponent === undefined) {
            console.error('getComponent failed');
          }
          if (imgComponent.byteBuffer) {
            // 请参考步骤7解析buffer数据，本示例以方式一为例。
            let width = nextImage.size.width; // 获取图片的宽。
            let height = nextImage.size.height; // 获取图片的高。
            let stride = imgComponent.rowStride; // 获取图片的stride。
            console.debug(`getComponent with width:${width} height:${height} stride:${stride}`);
            // stride与width一致。
            if (stride == width) {
              let pixelMap = await image.createPixelMap(imgComponent.byteBuffer, {
                size: { height: height, width: width },
                srcPixelFormat: 8,
              })
            } else {
              // stride与width不一致。
              const dstBufferSize = width * height * 1.5 // 以NV21为例（YUV_420_SP格式的图片）YUV_420_SP内存计算公式：长x宽+(长x宽)/2。
              const dstArr = new Uint8Array(dstBufferSize)
              for (let j = 0; j < height * 1.5; j++) {
                const srcBuf = new Uint8Array(imgComponent.byteBuffer, j * stride, width)
                dstArr.set(srcBuf, j * width)
              }
              let pixelMap = await image.createPixelMap(dstArr.buffer, {
                size: { height: height, width: width },
                srcPixelFormat: 8,
              })
            }
          } else {
            console.error('byteBuffer is null');
          }
          // 确保当前buffer没有在使用的情况下，可进行资源释放。
          // 如果对buffer进行异步操作，需要在异步操作结束后再释放该资源（nextImage.release()）。
          nextImage.release();
          console.info('image process done');
        })
      })
    })
  }

  build() {
    Column() {
      if (this.isShow) {
        XComponent({
          id: 'componentId',
          type: XComponentType.SURFACE,
          controller: this.xComponentCtl
        })
          .onLoad(async () => {
            console.info('onLoad is called');
            this.xComponentSurfaceId = this.xComponentCtl.getXComponentSurfaceId(); // 获取组件surfaceId。
            // 初始化相机，组件实时渲染每帧预览流数据。
            this.initCamera()
          })
          .width(this.uiContext.px2vp(this.imageHeight))
          .height(this.uiContext.px2vp(this.imageWidth))
      }
    }
    .justifyContent(FlexAlign.Center)
    .height('100%')
    .width('100%')
  }

  // 初始化相机。
  async initCamera(): Promise<void> {
    console.info(`initCamera imageReceiverSurfaceId:${this.imageReceiverSurfaceId} xComponentSurfaceId:${this.xComponentSurfaceId}`);
    try {
      // 获取相机管理器实例。
      this.cameraManager = camera.getCameraManager(this.context);
      if (!this.cameraManager) {
        console.error('initCamera getCameraManager');
      }
      // 获取当前设备支持的相机device列表。
      this.cameras = this.cameraManager.getSupportedCameras();
      if (!this.cameras) {
        console.error('initCamera getSupportedCameras');
      }
      // 选择一个相机device，创建cameraInput输出对象。
      this.cameraInput = this.cameraManager.createCameraInput(this.cameras[0]);
      if (!this.cameraInput) {
        console.error('initCamera createCameraInput');
      }
      // 打开相机。
      await this.cameraInput.open().catch((err: BusinessError) => {
        console.error(`initCamera open fail: ${err}`);
      })
      // 获取相机device支持的profile。
      let capability: camera.CameraOutputCapability =
        this.cameraManager.getSupportedOutputCapability(this.cameras[0], camera.SceneMode.NORMAL_VIDEO);
      if (!capability) {
        console.error('initCamera getSupportedOutputCapability');
      }
      // 根据业务需求选择一个支持的预览流profile。
      let previewProfile: camera.Profile = capability.previewProfiles[0];
      this.imageWidth = previewProfile.size.width; // 更新xComponent组件的宽。
      this.imageHeight = previewProfile.size.height; // 更新xComponent组件的高。
      console.info(`initCamera imageWidth:${this.imageWidth} imageHeight:${this.imageHeight}`);
      // 使用imageReceiverSurfaceId创建第一路预览。
      this.previewOutput1 = this.cameraManager.createPreviewOutput(previewProfile, this.imageReceiverSurfaceId);
      if (!this.previewOutput1) {
        console.error('initCamera createPreviewOutput1');
      }
      // 使用xComponentSurfaceId创建第二路预览。
      this.previewOutput2 = this.cameraManager.createPreviewOutput(previewProfile, this.xComponentSurfaceId);
      if (!this.previewOutput2) {
        console.error('initCamera createPreviewOutput2');
      }
      // 创建录像模式相机会话。
      this.session = this.cameraManager.createSession(camera.SceneMode.NORMAL_VIDEO) as camera.VideoSession;
      if (!this.session) {
        console.error('initCamera createSession');
      }
      // 开始配置会话。
      this.session.beginConfig();
      // 添加相机设备输入。
      this.session.addInput(this.cameraInput);
      // 添加第一路预览流输出。
      this.session.addOutput(this.previewOutput1);
      // 添加第二路预览流输出。
      this.session.addOutput(this.previewOutput2);
      // 提交会话配置。
      await this.session.commitConfig();
      // 开始启动已配置的输入输出流。
      await this.session.start();
    } catch (error) {
      console.error(`initCamera fail: ${error}`);
    }
  }

  // 释放相机。
  async releaseCamera(): Promise<void> {
    console.info('releaseCamera E');
    try {
      // 停止当前会话。
      await this.session?.stop();
      // 释放相机输入流。
      await this.cameraInput?.close();
      // 释放预览输出流。
      await this.previewOutput1?.release();
      // 释放拍照输出流。
      await this.previewOutput2?.release();
      // 释放会话。
      await this.session?.release();
    } catch (error) {
      console.error(`initCamera fail: ${error}`);
    }
  }
}

你可能感兴趣的鸿蒙文章

harmony 鸿蒙Camera Kit（相机服务）

harmony 鸿蒙相机基础动效(ArkTS)

harmony 鸿蒙相机启动恢复实践(ArkTS)

harmony 鸿蒙分段式拍照实践(ArkTS)

harmony 鸿蒙分段式拍照(ArkTS)

harmony 鸿蒙高性能拍照实践(仅对系统应用开放)(ArkTS)

harmony 鸿蒙高性能拍照(仅对系统应用开放)(ArkTS)

harmony 鸿蒙深度信息(仅对系统应用开放)(ArkTS)

harmony 鸿蒙设备输入(ArkTS)

harmony 鸿蒙相机管理(ArkTS)

0  赞
  • 所属分类： 后端技术
  • 本文标签：
  • 版权声明： 原创文章如转载，请注明本文链接: https://m.seaxiang.com/blog/r1K4Bb
热门推荐
标签云
Linux Java Spring Spring Boot docker 大数据 前端 生活 maven golang 软件 spring cloud fintech mac vscode 其他 区块链 以太坊 V神 开发者 技术 股票 git greenplum 分布式事务 chrome mysql flink kafka 设计模式 原理 鸿蒙 seo
最新文章
本文目录
