复杂绘制效果（C/C++）

除了基础填充颜色、描边颜色和一些样式设置的绘制效果外，还支持通过画刷和画笔实现更多复杂的绘制效果。比如：

  • 混合模式。

  • 路径效果，如虚线效果。

  • 着色器效果，如线性渐变、径向渐变等。

  • 滤波效果，如模糊效果等。

混合模式

混合模式可以用于画笔或画刷，它定义了如何将源像素（要绘制的内容）与目标像素（已存在于画布上的内容）进行组合。

可以使用OH_Drawing_BrushSetBlendMode()接口将混合模式应用于画刷中，使用OH_Drawing_PenSetBlendMode接口将混合模式应用于画笔中。这两个接口都需要接受一个参数OH_Drawing_BlendMode，即混合模式的类型，具体可参考BlendMode。

此处以使用画刷设置叠加混合模式为例（为了防止混合模式的效果被背景色干扰，示例中的canvas并未设置背景色，使用的是默认的黑色背景），关键示例和效果示意图如下所示：

// 创建画刷对象
OH_Drawing_Brush* brush = OH_Drawing_BrushCreate();
// 设置目标像素颜色
OH_Drawing_BrushSetColor(brush, OH_Drawing_ColorSetArgb(0xFF, 0xFF, 0x00, 0x00));
// 将目标像素的画刷效果设置到Canvas中
OH_Drawing_CanvasAttachBrush(canvas, brush);
// 创建矩形对象
OH_Drawing_Rect *rect = OH_Drawing_RectCreate(100, 100, 600, 600);
// 绘制矩形（目标像素）
OH_Drawing_CanvasDrawRect(canvas, rect);
// 设置源像素颜色
OH_Drawing_BrushSetColor(brush, OH_Drawing_ColorSetArgb(0xFF, 0x00, 0x00, 0xFF));
// 设置混合模式为叠加模式
OH_Drawing_BrushSetBlendMode(brush, OH_Drawing_BlendMode::BLEND_MODE_PLUS);
// 将源像素的画刷效果设置到Canvas中
OH_Drawing_CanvasAttachBrush(canvas, brush);
// 创建圆心的点对象
OH_Drawing_Point *point = OH_Drawing_PointCreate(600, 600);
// 绘制圆（源像素）
OH_Drawing_CanvasDrawCircle(canvas, point, 300);
// 去除掉画布中的画刷
OH_Drawing_CanvasDetachBrush(canvas);
// 销毁各类对象
OH_Drawing_RectDestroy(rect);
OH_Drawing_BrushDestroy(brush);
OH_Drawing_PointDestroy(point);

zh-cn_image_0000002158744138

路径效果

路径效果如虚线效果，只用于画笔。

可使用OH_Drawing_CreateDashPathEffect()接口设置路径效果。接口接受3个参数，分别为：

  • 浮点数数组intervals：表示虚线或者点线的间隔。

  • 整数count：表示intervals数组中的元素数量。

  • 浮点数phase：表示在intervals数组中的偏移量，即从数组的哪个位置开始应用虚线或点线效果。

此处以绘制矩形虚线路径效果为例，关键示例和效果示意图如下所示：

// 创建画笔
OH_Drawing_Pen *pen = OH_Drawing_PenCreate();
// 设置画笔描边颜色
OH_Drawing_PenSetColor(pen, 0xffff0000);
// 设置画笔线宽
OH_Drawing_PenSetWidth(pen, 10);
// 表示10px的实线，5px的间隔，2px的实线，5px的间隔，以此循环
float intervals[] = {10, 5, 2, 5};
// 设置虚线路径效果
OH_Drawing_PathEffect *pathEffect = OH_Drawing_CreateDashPathEffect(intervals, 4, 0.0);
OH_Drawing_PenSetPathEffect(pen, pathEffect);
// 在画布上设置画笔，请确保已获取得到画布对象
OH_Drawing_CanvasAttachPen(canvas, pen);
// 创建矩形
OH_Drawing_Rect *rect = OH_Drawing_RectCreate(300, 300, 900, 900);
// 绘制矩形
OH_Drawing_CanvasDrawRect(canvas, rect);
// 去除掉画布中的画笔
OH_Drawing_CanvasDetachPen(canvas);
// 销毁各类对象
OH_Drawing_PenDestroy(pen);
OH_Drawing_RectDestroy(rect);
OH_Drawing_PathEffectDestroy(pathEffect);

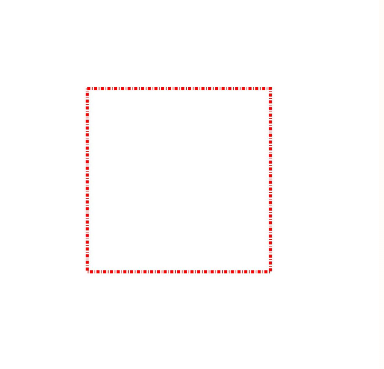

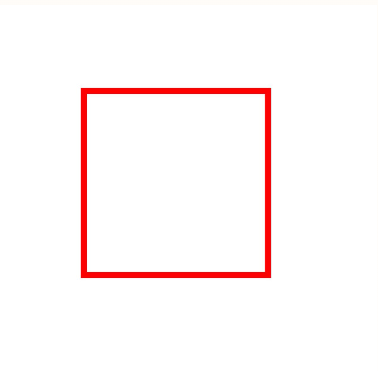

不设置虚线路径效果的示意图 设置虚线效果的示意图
zh-cn_image_0000002158584342 zh-cn_image_0000002194110865

着色器效果

着色器效果基于画刷或画笔实现，可使用OH_Drawing_BrushSetShaderEffect()接口设置画刷的着色器效果，或者使用 OH_Drawing_PenSetShaderEffect接口设置画笔的着色器效果。当前支持不同的着色器效果，如线性渐变着色器效果、径向渐变着色器效果、扇形渐变着色器效果。

着色器相关接口和具体参数的说明请见drawing_shader_effect。

线性渐变着色器效果

可使用OH_Drawing_ShaderEffectCreateLinearGradient()接口创建想要设置的线性渐变着色器效果。接口接受6个参数，分别为开始点、结束点、颜色数组、相对位置数组、颜色数组的大小以及平铺模式。

  • 开始点和结束点用来确定渐变方向。

  • 颜色数组用于存储渐变使用到的颜色。

  • 相对位置数组则用于确定每种颜色在渐变中的相对位置，如果相对位置为空，颜色将会被均匀地分布在开始点和结束点之间。

  • 平铺模式用于确定如何在渐变区域之外继续渐变效果，平铺模式分为以下4类：

    • CLAMP：当图像超出其原始边界时，复制边缘颜色。
    • REPEAT：在水平和垂直方向上重复图像。
    • MIRROR：在水平和垂直方向上重复图像，并在相邻的图像之间交替使用镜像图像。
    • DECAL：只在原始域内绘制，在其他地方返回透明黑色。

此处以绘制矩形并使用画刷设置线性渐变着色器效果为例，关键示例和效果示意图如下所示：

// 开始点
OH_Drawing_Point *startPt = OH_Drawing_PointCreate(20, 20);
// 结束点
OH_Drawing_Point *endPt = OH_Drawing_PointCreate(900, 900);
// 颜色数组
uint32_t colors[] = {0xFFFFFF00, 0xFFFF0000, 0xFF0000FF};
// 相对位置数组
float pos[] = {0.0f, 0.5f, 1.0f};
// 创建线性渐变着色器效果
OH_Drawing_ShaderEffect *colorShaderEffect =
    OH_Drawing_ShaderEffectCreateLinearGradient(startPt, endPt, colors, pos, 3, OH_Drawing_TileMode::CLAMP);
// 创建画刷对象
OH_Drawing_Brush* brush = OH_Drawing_BrushCreate();
// 基于画刷设置着色器效果
OH_Drawing_BrushSetShaderEffect(brush, colorShaderEffect);
// 在画布上设置画刷，请确保已获取得到画布对象
OH_Drawing_CanvasAttachBrush(canvas, brush);
OH_Drawing_Rect *rect = OH_Drawing_RectCreate(100, 100, 900, 900);
 // 绘制矩形
OH_Drawing_CanvasDrawRect(canvas, rect);
// 去除掉画布中的画刷
OH_Drawing_CanvasDetachBrush(canvas);
// 销毁各类对象
OH_Drawing_BrushDestroy(brush);
OH_Drawing_RectDestroy(rect);
OH_Drawing_ShaderEffectDestroy(colorShaderEffect);
OH_Drawing_PointDestroy(startPt);
OH_Drawing_PointDestroy(endPt);

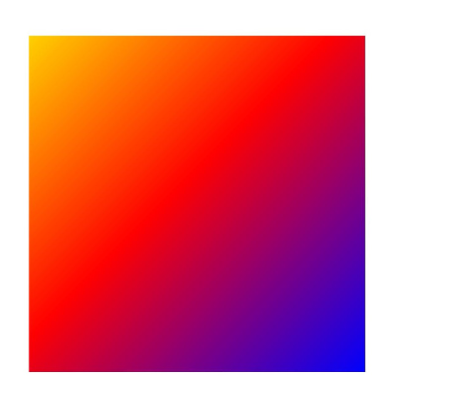

此例绘制的具有线性渐变着色器效果的矩形如下所示：

zh-cn_image_0000002194110873

径向渐变着色器效果

可使用OH_Drawing_ShaderEffectCreateRadialGradient()接口创建想要设置的径向渐变着色器效果。接口接受6个参数，分别为圆心坐标（centerPt）、半径（radius）、颜色数组（colors）、相对位置数组（pos）、颜色和位置的数量（size）以及平铺模式（OH_Drawing_TileMode）。

其实现方式与线性渐变着色器类似，不同的是，径向渐变是由圆心开始向外径向渐变的。

此处以绘制矩形并使用画刷设置径向渐变着色器效果为例，关键示例和效果示意图如下所示：

// 圆心坐标
OH_Drawing_Point *centerPt = OH_Drawing_PointCreate(500, 500);
// 半径
float radius = 600;
// 颜色数组
uint32_t gColors[] = {0xFFFF0000, 0xFF00FF00, 0xFF0000FF};
// 相对位置数组
float_t gPos[] = {0.0f, 0.25f, 0.75f};
// 创建径向渐变着色器效果
OH_Drawing_ShaderEffect *colorShaderEffect =
    OH_Drawing_ShaderEffectCreateRadialGradient(centerPt, radius, gColors, gPos, 3, OH_Drawing_TileMode::REPEAT);
// 创建画刷对象
OH_Drawing_Brush* brush = OH_Drawing_BrushCreate();
// 基于画刷设置着色器效果
OH_Drawing_BrushSetShaderEffect(brush, colorShaderEffect);
// 在画布上设置画刷，请确保已获取得到画布对象
OH_Drawing_CanvasAttachBrush(canvas, brush);
OH_Drawing_Rect *rect = OH_Drawing_RectCreate(100, 100, 900, 900);
 // 绘制矩形
OH_Drawing_CanvasDrawRect(canvas, rect);
// 去除掉画布中的画刷
OH_Drawing_CanvasDetachBrush(canvas);
// 销毁各类对象
OH_Drawing_BrushDestroy(brush);
OH_Drawing_RectDestroy(rect);
OH_Drawing_ShaderEffectDestroy(colorShaderEffect);
OH_Drawing_PointDestroy(centerPt);

此例绘制的具有径向渐变着色器效果的矩形如下所示：

zh-cn_image_0000002158744130

扇形渐变着色器效果

可使用OH_Drawing_ShaderEffectCreateSweepGradient()接口创建想要设置的扇形渐变着色器效果。接口接受5个参数，分别是中心点、颜色数组、相对位置数组、颜色和相对位置的数量以及平铺模式。

其实现方式也与线性渐变着色器类似，不同的是，扇形渐变是在围绕中心点旋转的过程中渐变。

此处以绘制矩形并使用画刷设置扇形渐变着色器效果为例，关键示例和效果示意图如下所示：

// 中心点
OH_Drawing_Point *centerPt = OH_Drawing_PointCreate(500, 500);
// 颜色数组
uint32_t colors[3] = {0xFF00FFFF, 0xFFFF00FF, 0xFFFFFF00};
// 相对位置数组
float pos[3] = {0.0f, 0.5f, 1.0f};
// 创建扇形渐变着色器效果
OH_Drawing_ShaderEffect* colorShaderEffect =
    OH_Drawing_ShaderEffectCreateSweepGradient(centerPt, colors, pos, 3, OH_Drawing_TileMode::CLAMP);
// 创建画刷对象
OH_Drawing_Brush* brush = OH_Drawing_BrushCreate();
// 基于画刷设置着色器效果
OH_Drawing_BrushSetShaderEffect(brush, colorShaderEffect);
// 在画布上设置画刷，请确保已获取得到画布对象
OH_Drawing_CanvasAttachBrush(canvas, brush);
OH_Drawing_Rect *rect = OH_Drawing_RectCreate(100, 100, 900, 900);
 // 绘制矩形
OH_Drawing_CanvasDrawRect(canvas, rect);
// 去除掉画布中的画刷
OH_Drawing_CanvasDetachBrush(canvas);
// 销毁各类对象
OH_Drawing_BrushDestroy(brush);
OH_Drawing_RectDestroy(rect);
OH_Drawing_ShaderEffectDestroy(colorShaderEffect);
OH_Drawing_PointDestroy(centerPt);

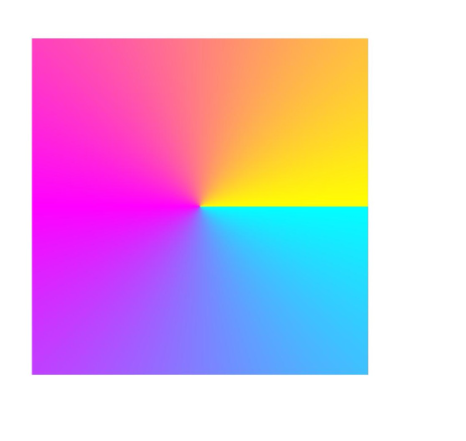

此例绘制的具有扇形渐变着色器效果的矩形如下所示：

zh-cn_image_0000002158584354

滤波器效果

滤波器效果可基于画刷或画笔实现。可使用OH_Drawing_PenSetFilter()接口设置画笔的滤波器效果，或者使用OH_Drawing_BrushSetFilter()接口设置画刷的滤波器效果。当前支持不同的滤波器效果，比如图像滤波器、颜色滤波器、蒙版滤波器。

滤波器相关接口和具体参数的说明请见drawing_filter.h。

颜色滤波器效果

颜色滤波器可基于画笔或画刷实现，颜色滤波器的相关接口和具体参数的说明请见drawing_color_filter.h。

目前可实现多种颜色滤波器，包括如下：

  • 具有混合模式的颜色滤波器。

  • 具有5x4颜色矩阵的颜色滤波器。

  • 将SRGB的伽玛曲线应用到RGB颜色通道的颜色滤波器。

  • 将RGB颜色通道应用于SRGB的伽玛曲线的颜色滤波器。

  • 将其输入的亮度值乘以透明度通道， 并将红色、绿色和蓝色通道设置为零的颜色滤波器。

  • 由两个颜色滤波器组合而成的颜色滤波器。

此处以具有5x4颜色矩阵的颜色滤波器为例。

可使用OH_Drawing_ColorFilterCreateMatrix()接口创建具有5x4颜色矩阵的颜色滤波器。接口接受1个参数，表示为颜色矩阵，它是一个长度为20的浮点数数组。数组格式如下：

[ a0, a1, a2, a3, a4 ]

[ b0, b1, b2, b3, b4 ]

[ c0, c1, c2, c3, c4 ]

[ d0, d1, d2, d3, d4 ]

对于每个原始的像素颜色色值（R, G, B, A），变换后的色值（R’, G’, B’, A’）计算公式为：

R’ = a0*R + a1*G + a2*B + a3*A + a4

G’ = b0*R + b1*G + b2*B + b3*A + b4

B’ = c0*R + c1*G + c2*B + c3*A + c4

A’ = d0*R + d1*G + d2*B + d3*A + d4

此处以绘制矩形并使用画刷设置具有5x4颜色矩阵的颜色滤波器效果为例，关键示例和效果示意图如下所示：

// 创建画刷
OH_Drawing_Brush *brush = OH_Drawing_BrushCreate();
// 设置画刷抗锯齿
OH_Drawing_BrushSetAntiAlias(brush, true);
// 设置画刷填充颜色
OH_Drawing_BrushSetColor(brush, 0xffff0000);
// 设置颜色矩阵
const float matrix[20] = {
    1, 0, 0, 0, 0,
    0, 1, 0, 0, 0,
    0, 0, 0.5f, 0.5f, 0,
    0, 0, 0.5f, 0.5f, 0
};

// 创建滤波器颜色
OH_Drawing_ColorFilter* colorFilter = OH_Drawing_ColorFilterCreateMatrix(matrix);
// 创建一个滤波器对象
OH_Drawing_Filter *filter = OH_Drawing_FilterCreate();
// 为滤波器对象设置颜色滤波器
OH_Drawing_FilterSetColorFilter(filter, colorFilter);
// 设置画刷的滤波器效果
OH_Drawing_BrushSetFilter(brush, filter);
// 在画布上设置画刷，请确保已获取得到画布对象
OH_Drawing_CanvasAttachBrush(canvas, brush);
// 创建矩形
OH_Drawing_Rect *rect = OH_Drawing_RectCreate(300, 300, 900, 900);
// 绘制矩形
OH_Drawing_CanvasDrawRect(canvas, rect);
// 去除掉画布中的画刷
OH_Drawing_CanvasDetachBrush(canvas);
// 销毁各类对象
OH_Drawing_BrushDestroy(brush);
OH_Drawing_ColorFilterDestroy(colorFilter);
OH_Drawing_RectDestroy(rect);
OH_Drawing_FilterDestroy(filter);

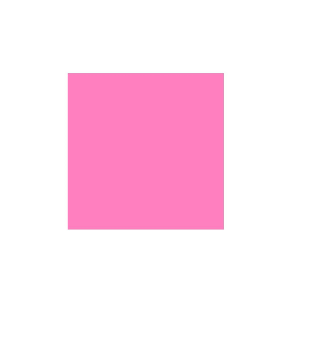

不设置颜色滤波器效果的示意图 设置5x4颜色矩阵的颜色滤波器效果的示意图
zh-cn_image_0000002194110869 zh-cn_image_0000002194025241

图像滤波器效果

图像滤波器可基于画笔或画刷来实现，图像滤波器的相关接口和具体参数的说明请见drawing_image_filter.h。

目前只支持两种图像滤波器：

  • 基于颜色滤波器的图像滤波器。 可通过OH_Drawing_ImageFilterCreateFromColorFilter()接口实现，接口接受2个参数，颜色滤波器colorFilter和图像滤波器input，即把颜色滤波器的效果叠加到图像滤波器input上，input可为空，input为空则只添加颜色滤波器效果。

  • 具有模糊效果的图像滤波器。 可通过OH_Drawing_ImageFilterCreateBlur()接口实现，接口接受4个参数，分别为X轴上的模糊标准差、Y轴上的模糊标准差、平铺模式和图像滤波器（input）。

最终效果即为在输入的图像滤波器（input）的基础上进行模糊化处理，即滤波器效果可叠加，input可为空，input为空则只添加模糊效果。

此处以绘制矩形并使用画笔添加模糊效果的图像滤波器效果为例，关键示例和效果示意图如下所示：

// 创建画笔
OH_Drawing_Pen *pen = OH_Drawing_PenCreate();
// 设置画笔抗锯齿
OH_Drawing_PenSetAntiAlias(pen, true);
// 设置画笔描边颜色
OH_Drawing_PenSetColor(pen, 0xffff0000);
// 设置画笔线宽
OH_Drawing_PenSetWidth(pen, 20);
// 创建图像滤波器实现模糊效果
OH_Drawing_ImageFilter *imageFilter =
    OH_Drawing_ImageFilterCreateBlur(20.0f, 20.0f, OH_Drawing_TileMode::CLAMP, nullptr);
// 创建一个滤波器对象
OH_Drawing_Filter *filter = OH_Drawing_FilterCreate();
// 为滤波器对象设置图像滤波器
OH_Drawing_FilterSetImageFilter(filter, imageFilter);
// 设置画笔的滤波器效果
OH_Drawing_PenSetFilter(pen, filter);
// 在画布上设置画笔，请确保已获取得到画布对象
OH_Drawing_CanvasAttachPen(canvas, pen);
// 创建矩形
OH_Drawing_Rect *rect = OH_Drawing_RectCreate(300, 300, 900, 900);
// 绘制矩形
OH_Drawing_CanvasDrawRect(canvas, rect);
// 去除掉画布中的画笔
OH_Drawing_CanvasDetachPen(canvas);
// 销毁各类对象
OH_Drawing_PenDestroy(pen);
OH_Drawing_ImageFilterDestroy(imageFilter);
OH_Drawing_RectDestroy(rect);
OH_Drawing_FilterDestroy(filter);
不设置图像滤波器效果的示意图 设置图像滤波器效果的示意图
zh-cn_image_0000002194025225 zh-cn_image_0000002194025245

蒙版滤波器效果

蒙版滤波器的模糊效果仅对透明度和形状边缘进行模糊处理，相对于图像滤波器的模糊效果来说计算成本更低。

蒙版滤波器可基于画笔或画刷实现，蒙版滤波器的相关接口和具体参数的说明请见drawing_mask_filter.h。

可使用H_Drawing_MaskFilterCreateBlur()接口创建想要设置具有模糊效果的蒙版滤波器。接口接受3个参数，分别为：

  • blurType：用于指定要应用的模糊类型，详细分类请参考BlurType。

  • sigma：用于指定要应用的高斯模糊的标准差，标准差必须大于0。

  • respectCTM：指定模糊的标准差是否会被CTM（coordinate transformation matrix，坐标变换矩阵）修改，默认为true，表示会被对应修改。

此处以绘制矩形并使用画笔设置蒙版滤波器效果为例，关键示例和效果示意图如下所示：

// 创建画笔
OH_Drawing_Pen *pen = OH_Drawing_PenCreate();
// 设置画笔抗锯齿
OH_Drawing_PenSetAntiAlias(pen, true);
// 设置画笔描边颜色
OH_Drawing_PenSetColor(pen, 0xffff0000);
// 设置画笔线宽
OH_Drawing_PenSetWidth(pen, 20);
// 创建蒙版滤波器
OH_Drawing_MaskFilter *maskFilter = OH_Drawing_MaskFilterCreateBlur(OH_Drawing_BlurType::NORMAL, 20, true);
// 创建一个滤波器对象
OH_Drawing_Filter *filter = OH_Drawing_FilterCreate();
// 为滤波器对象设置蒙版滤波器
OH_Drawing_FilterSetMaskFilter(filter, maskFilter);
// 设置画笔的滤波器效果
OH_Drawing_PenSetFilter(pen, filter);
// 在画布上设置画笔，请确保已获取得到画布对象
OH_Drawing_CanvasAttachPen(canvas, pen);
// 创建矩形
OH_Drawing_Rect *rect = OH_Drawing_RectCreate(300, 300, 900, 900);
// 绘制矩形
OH_Drawing_CanvasDrawRect(canvas, rect);
// 去除掉画布中的画笔
OH_Drawing_CanvasDetachPen(canvas);
// 销毁各类对象
OH_Drawing_PenDestroy(pen);
OH_Drawing_MaskFilterDestroy(maskFilter);
OH_Drawing_RectDestroy(rect);
OH_Drawing_FilterDestroy(filter);

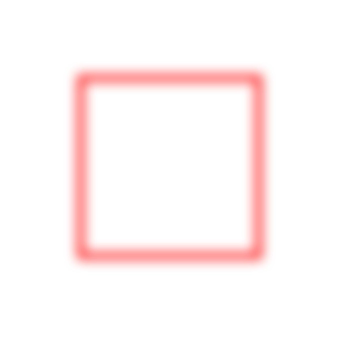

不设置蒙版滤波器效果的示意图 设置蒙版滤波器效果的示意图
zh-cn_image_0000002194110877 zh-cn_image_0000002158744126

相关实例

针对Drawing(C/C++)的开发，有以下相关实例可供参考：

你可能感兴趣的鸿蒙文章

harmony 鸿蒙ArkGraphics 2D（方舟2D图形服务）

harmony 鸿蒙ArkGraphics 2D简介

harmony 鸿蒙基础绘制效果（ArkTS）

harmony 鸿蒙基础绘制效果（C/C++）

harmony 鸿蒙画布的获取与绘制结果的显示（ArkTS）

harmony 鸿蒙画布的获取与绘制结果的显示（C/C++）

harmony 鸿蒙画布操作及状态处理（ArkTS）

harmony 鸿蒙画布操作及状态处理（C/C++）

harmony 鸿蒙复杂绘制效果（ArkTS）

harmony 鸿蒙复杂文本绘制与显示（ArkTS）

0  赞
  • 所属分类： 后端技术
  • 本文标签：
  • 版权声明： 原创文章如转载，请注明本文链接: https://m.seaxiang.com/blog/x5cpgk
热门推荐
标签云
Linux Java Spring Spring Boot docker 大数据 前端 生活 maven golang 软件 spring cloud fintech mac vscode 其他 区块链 以太坊 V神 开发者 技术 股票 git greenplum 分布式事务 chrome mysql flink kafka 设计模式 原理 鸿蒙 seo
最新文章
本文目录
