图形变换

用于对组件进行旋转、平移、缩放、矩阵变换等操作。

说明：

从API version 7开始支持。后续版本如有新增内容，则采用上角标单独标记该内容的起始版本。

rotate

rotate(value: RotateOptions): T

设置组件旋转。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
value RotateOptions 是 可使组件在以组件左上角为坐标原点的坐标系中进行旋转（坐标系如下图所示）。其中，(x, y, z）指定一个矢量，作为旋转轴。
旋转轴和旋转中心点都基于坐标系设定，组件发生位移时，坐标系不会随之移动。
默认值: 在x、y、z都不指定时，x、y、z的默认值分别为0、0、1。指定了x、y、z任何一个值时，x、y、z中未指定的值默认为0。
{
centerX: ‘50%’,
centerY: ‘50%’,
centerZ: 0,
perspective: 0
}
单位：vp
coordinates
centerZ、perspective从API version 10开始支持在ArkTS卡片中使用。

返回值：

类型 说明
T 返回当前组件。

rotate18+

rotate(options: Optional<RotateOptions>): T

设置组件旋转。与rotate相比，options参数新增了对undefined类型的支持。

卡片能力： 从API version 18开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 18开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
options Optional<RotateOptions> 是 可使组件在以组件左上角为坐标原点的坐标系中进行旋转（坐标系如下图所示）。其中，(x,&nbsp;y,&nbsp;z）指定一个矢量，作为旋转轴。
旋转轴和旋转中心点都基于坐标系设定，组件发生位移时，坐标系不会随之移动。
默认值: 在x、y、z都不指定时，x、y、z的默认值分别为0、0、1。指定了x、y、z任何一个值时，x、y、z中未指定的值默认为0。
{
centerX:&nbsp;‘50%’,
centerY:&nbsp;‘50%’,
centerZ:&nbsp;0,
perspective:&nbsp;0
}
单位：vp
coordinates
centerZ、perspective从API version 10开始支持在ArkTS卡片中使用。
当options的值为undefined时，恢复为无旋转效果。

返回值：

类型 说明
T 返回当前组件。

rotate20+

rotate(options: Optional): T

设置组件旋转效果。与rotate相比，options参数新增了对RotateAngleOptions类型的支持。

卡片能力： 从API version 20开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 20开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
options Optional<RotateOptions |RotateAngleOptions> 是 RotateOptions可使组件在以组件左上角为坐标原点的坐标系中进行旋转（坐标系如下图所示）。其中，(x,&nbsp;y,&nbsp;z）指定一个矢量，作为旋转轴。
旋转轴和旋转中心点都基于坐标系设定，组件发生位移时，坐标系不会随之移动。
默认值：在x、y、z都不指定时，x、y、z的默认值分别为0、0、1。指定了x、y、z任何一个值时，x、y、z中未指定的值默认为0。
{
centerX:&nbsp;‘50%’,
centerY:&nbsp;‘50%’,
centerZ:&nbsp;0,
perspective:&nbsp;0
}
RotateAngleOptions可使组件在以组件左上角为坐标原点的坐标系中进行旋转（坐标系如下图所示）。其中，(angleX,&nbsp;angleY,&nbsp;angleZ）指定三个轴方向上的旋转角。
默认值：
{
angleX:0,
angleY:0,
angleZ:0,
centerX:&nbsp;‘50%’,
centerY:&nbsp;‘50%’,
centerZ:&nbsp;0,
perspective:&nbsp;0
}
coordinates
当options的值为undefined时，恢复为无旋转效果。

返回值：

类型 说明
T 返回当前组件。

translate

translate(value: TranslateOptions): T

设置组件平移。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
value TranslateOptions 是 可使组件在以组件左上角为坐标原点的坐标系中进行移动（坐标系如下图所示）。其中，x，y，z的值分别表示在对应轴移动的距离，值为正时表示向对应轴的正向移动，值为负时表示向对应轴的反向移动。移动距离支持数字和字符串（比如’10px’，‘10%’）两种类型。
默认值:
{
x:&nbsp;0,
y:&nbsp;0,
z:&nbsp;0
}
单位：vp
coordinates
说明：
z轴方向移动时由于观察点位置不变，z的值接近观察点组件会有放大效果，远离则缩小。
coordinateNode

返回值：

类型 说明
T 返回当前组件。

translate18+

translate(translate: Optional<TranslateOptions>): T

设置组件平移。与translate相比，translate参数新增了对undefined类型的支持。

卡片能力： 从API version 18开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 18开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
translate Optional<TranslateOptions> 是 可使组件在以组件左上角为坐标原点的坐标系中进行移动（坐标系如下图所示）。其中，x，y，z的值分别表示在对应轴移动的距离，值为正时表示向对应轴的正向移动，值为负时表示向对应轴的反向移动。移动距离支持数字和字符串（比如’10px’，‘10%’）两种类型。
默认值:
{
x:&nbsp;0,
y:&nbsp;0,
z:&nbsp;0
}
单位：vp
coordinates
说明：
z轴方向移动时由于观察点位置不变，z的值接近观察点组件会有放大效果，远离则缩小。
coordinateNode
当translate的值为undefined时，恢复为无平移效果。

返回值：

类型 说明
T 返回当前组件。

scale

scale(value: ScaleOptions): T

设置组件缩放。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
value ScaleOptions 是 可以分别设置X轴、Y轴、Z轴的缩放比例，默认值为1，同时可以通过centerX和centerY设置缩放的中心点。
默认值:
{
x:&nbsp;1,
y:&nbsp;1,
z:&nbsp;1,
centerX:‘50%’,
centerY:‘50%’
}

返回值：

类型 说明
T 返回当前组件。

scale18+

scale(options: Optional<ScaleOptions>): T

设置组件缩放。与scale相比，options参数新增了对undefined类型的支持。

卡片能力： 从API version 18开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 18开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
options Optional<ScaleOptions> 是 可以分别设置X轴、Y轴、Z轴的缩放比例，默认值为1，同时可以通过centerX和centerY设置缩放的中心点。
默认值:
{
x:&nbsp;1,
y:&nbsp;1,
z:&nbsp;1,
centerX:‘50%’,
centerY:‘50%’
}
当options的值为undefined时，恢复为无缩放效果。

返回值：

类型 说明
T 返回当前组件。

transform

transform(value: object): T

可用于显示二维变换时的矩阵变换。包含三维变换时应使用transform3D接口。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
value object 是 设置当前组件的变换矩阵。object当前仅支持Matrix4Transit矩阵对象类型。

返回值：

类型 说明
T 返回当前组件。

transform18+

transform(transform: Optional<object>): T

可用于显示二维变换时的矩阵变换。包含三维变换时应使用transform3D接口。与transform相比，transform18+参数新增了对undefined类型的支持。

原子化服务API： 从API version 18开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
transform Optional<object> 设置当前组件的变换矩阵。object当前仅支持Matrix4Transit矩阵对象类型。
当transform的值为undefined时，恢复为单位矩阵的效果。

返回值：

类型 说明
T 返回当前组件。

transform3D20+

transform3D(transform: Optional<Matrix4Transit>): T

设置组件的三维变换矩阵。当涉及包含透视效果的三维变换时，transform接口显示效果可能有误，推荐使用transform3D接口。

原子化服务API： 从API version 20开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明
transform Optional<Matrix4Transit> 是 三维变换矩阵。
当transform的值为undefined时，恢复为单位矩阵的效果。

返回值：

类型 说明
T 返回当前组件。

Matrix4Transit20+

type Matrix4Transit = Matrix4Transit

原子化服务API： 从API version 20开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

类型 说明
Matrix4Transit 单位矩阵对象。

RotateOptions对象说明

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称 类型 必填 说明
x number 否 旋转轴向量x坐标。
卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。
y number 否 旋转轴向量y坐标。
卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。
z number 否 旋转轴向量z坐标。
卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。
angle number&nbsp;|&nbsp;string 是 旋转角度。取值为正时相对于旋转轴方向顺时针转动，取值为负时相对于旋转轴方向逆时针转动。取值可为string类型，如’90deg’。
卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。
centerX number&nbsp;|&nbsp;string 否 变换中心点x轴坐标。表示组件变换中心点（即锚点）的x方向坐标。
单位：vp
卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。
centerY number&nbsp;|&nbsp;string 否 变换中心点y轴坐标。表示组件变换中心点（即锚点）的y方向坐标。
单位：vp
卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。
centerZ10+ number 否 z轴锚点，即3D旋转中心点的z轴分量。
卡片能力： 从API version 10开始，该接口支持在ArkTS卡片中使用。
perspective10+ number 否 视距，即视点到z=0平面的距离。
旋转轴和旋转中心点都基于坐标系设定，组件发生位移时，坐标系不会随之移动。
卡片能力： 从API version 10开始，该接口支持在ArkTS卡片中使用。

RotateAngleOptions20+对象说明

指定各轴旋转角的旋转参数选项。

卡片能力： 从API version 20开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 20开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称 类型 必填 说明
angleX number&nbsp;|&nbsp;string 否 X轴方向上的旋转角。取值为正时相对于旋转轴方向顺时针转动，取值为负时逆时针转动。取值可为string类型，如’90deg’。
默认值：0
取值范围：(-∞, +∞)
angleY number&nbsp;|&nbsp;string 否 Y轴方向上的旋转角。取值为正时相对于旋转轴方向顺时针转动，取值为负时逆时针转动。取值可为string类型，如’90deg’。
默认值：0
取值范围：(-∞, +∞)
angleZ number&nbsp;|&nbsp;string 否 Z轴方向上的旋转角。取值为正时相对于旋转轴方向顺时针转动，取值为负时逆时针转动。取值可为string类型，如’90deg’。
默认值：0
取值范围：(-∞, +∞)
centerX number&nbsp;|&nbsp;string 否 变换中心点x轴坐标。表示组件变换中心点（即锚点）的x方向坐标。
单位：vp
默认值：’50%’
取值范围：(-∞, +∞)
centerY number&nbsp;|&nbsp;string 否 变换中心点y轴坐标。表示组件变换中心点（即锚点）的y方向坐标。
单位：vp
默认值：’50%’
取值范围：(-∞, +∞)
centerZ number 否 z轴锚点，即3D旋转中心点的z轴分量。
默认值：0
取值范围：(-∞, +∞)
perspective number 否 视距，即视点到z=0平面的距离。
旋转轴和旋转中心点都基于坐标系设定，组件发生位移时，坐标系不会随之移动。
默认值：0
取值范围：(-∞, +∞)

TranslateOptions对象说明

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称 类型 必填 说明
x number&nbsp;|&nbsp;string 否 x轴的平移距离。
类型为number时，单位为vp，取值范围为(-∞, +∞)。
类型为string时，形式参考Length的string类型。
y number&nbsp;|&nbsp;string 否 y轴的平移距离。
类型为number时，单位为vp，取值范围为(-∞, +∞)。
类型为string时，形式参考Length的string类型。
z number&nbsp;|&nbsp;string 否 z轴的平移距离。
类型为number时，单位为vp，取值范围为(-∞, +∞)。
类型为string时，形式参考Length的string类型。

ScaleOptions对象说明

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

原子化服务API： 从API version 11开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称 类型 必填 说明
x number 否 x轴的缩放倍数。x>1时以x轴方向放大，0时以x轴方向缩小，x时沿x轴反向并缩放。
y number 否 y轴的缩放倍数。y>1时以y轴方向放大，0时以y轴方向缩小，y时沿y轴反向并缩放。
z number 否 z轴的缩放倍数。z>1时以z轴方向放大，0时以z轴方向缩小，z时沿z轴反向并缩放。
centerX number&nbsp;|&nbsp;string 否 变换中心点x轴坐标。表示组件变换中心点（即锚点）的x方向坐标。
单位：vp
centerY number&nbsp;|&nbsp;string 否 变换中心点y轴坐标。表示组件变换中心点（即锚点）的y方向坐标。
单位：vp

说明：

当组件同时设置了rotate和scale属性时，centerX和centerY的取值会发生冲突，此时centerX和centerY的值以最后设定的属性的值为准。

示例

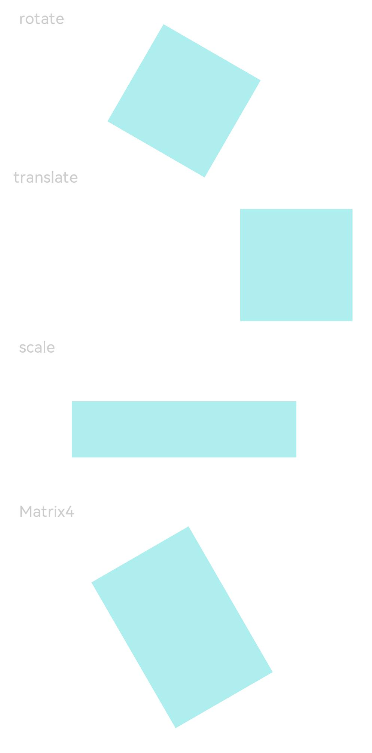

示例1（为组件添加图形变换效果）

该示例通过rotate、translate、scale、transform为组件添加旋转、平移、缩放、变换矩阵效果。

// xxx.ets
import { matrix4 } from '@kit.ArkUI';

@Entry
@Component
struct TransformExample {
  build() {
    Column() {
      Text('rotate').width('90%').fontColor(0xCCCCCC).padding(15).fontSize(14)
      Row()
        .rotate({
          x: 0,
          y: 0,
          z: 1,
          centerX: '50%',
          centerY: '50%',
          angle: 300
        })// 组件以矢量(0,0,1)为旋转轴，绕中心点顺时针旋转300度
        .width(100).height(100).backgroundColor(0xAFEEEE)

      Text('translate').width('90%').fontColor(0xCCCCCC).padding(10).fontSize(14)
      Row()
        .translate({ x: 100, y: 10 })// x轴方向平移100，y轴方向平移10
        .width(100)
        .height(100)
        .backgroundColor(0xAFEEEE)
        .margin({ bottom: 10 })

      Text('scale').width('90%').fontColor(0xCCCCCC).padding(15).fontSize(14)
      Row()
        .scale({ x: 2, y: 0.5 })// 高度缩小一倍，宽度放大一倍，z轴在2D下无效果
        .width(100).height(100).backgroundColor(0xAFEEEE)

      Text('Matrix4').width('90%').fontColor(0xCCCCCC).padding(15).fontSize(14)
      Row()
        .width(100).height(100).backgroundColor(0xAFEEEE)
        .transform(matrix4.identity().translate({ x: 50, y: 50 }).scale({ x: 1.5, y: 1 }).rotate({
          x: 0,
          y: 0,
          z: 1,
          angle: 60
        }))
    }.width('100%').margin({ top: 5 })
  }
}

transform

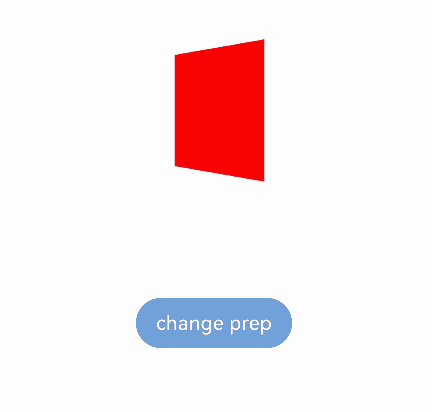

示例2（设置旋转视距）

该示例通过perspective为组件添加视距效果。

// xxx.ets
@Entry
@Component
struct Index {
  @State prep: number = 10;

  build() {
    Row() {
      Column() {
        Stack()
          .width(100)
          .height(100)
          .backgroundColor(Color.Red)
          .rotate({ y: 1, angle: 45, perspective: this.prep })
        Button('change prep')
          .margin({ top: 100 })
          .onClick(() => {
            this.getUIContext()?.animateTo({
              duration: 2000,
              curve: Curve.EaseIn,
              iterations: 1,
              playMode: PlayMode.Normal,
              onFinish: () => {
                console.info('play end');
              }
            }, () => {
              this.prep = 500 // 组件视距从10变换到500
            })
          })
      }
      .width('100%')
    }
    .height('100%')
  }
}

perspective

示例3（按中心点旋转）

该示例通过设置rotate和transform为不同的参数实现相同的旋转效果。

import { matrix4 } from '@kit.ArkUI';

@Entry
@Component
struct MatrixExample {
  build() {
    Column({ space: 100 }) {
      Text('Hello1')
        .textAlign(TextAlign.Center)
        .width(100)
        .height(60)
        .borderWidth(1)

      Text('Hello2')
        .textAlign(TextAlign.Center)
        .width(100)
        .height(60)
        .borderWidth(1)
        .rotate({
          // 绕(100vp,60vp)的锚点旋转90度，rotate或scale的centerX、centerY为组件锚点
          z: 1,
          angle: 90,
          centerX: 100,
          centerY: 60
        })

      Text('Hello3')
        .textAlign(TextAlign.Center)
        .width(100)
        .height(60)
        .borderWidth(1)
        .transform(matrix4.identity()
          .rotate({
            // 组件锚点(centerX,centerY)默认为(50%,50%)，即锚点在(50vp,30vp)
            // transform的rotate指定(centerX,centerY)为(50vp,30vp)，相对于在组件本身锚点基础上再额外偏移(50vp,30vp)
            // 此次变换相当于绕(100vp,60vp)旋转，和"Hello2"实现同样的旋转效果
            z: 1,
            angle: 90,
            centerX: this.getUIContext().vp2px(50),
            centerY: this.getUIContext().vp2px(30)
          }))

      Text('Hello4')
        .textAlign(TextAlign.Center)
        .width(100)
        .height(60)
        .borderWidth(1)
        .scale({
          // 当设置x或y时，centerX和centerY才能生效
          // 设置组件锚点为(100vp,60vp)
          x: 1,
          y: 1,
          centerX: 100,
          centerY: 60
        })// transform的rotate不指定centerX、centerY，此次旋转的中心相对于组件本身锚点没有额外偏移
          // 该组件通过scale设置的锚点，绕(100vp,60vp)进行旋转，和"Hello2"实现同样的旋转效果
        .transform(matrix4.identity().rotate({ z: 1, angle: 90 }))
    }.width('100%')
    .height('100%')
  }
}

center

示例4（通过transform3D实现图形变换）

该示例通过设置transform3D实现图形变换效果。

import { matrix4 } from '@kit.ArkUI';

let matrix: matrix4.Matrix4Transit = matrix4.init([
  0.53033, 0, -0.53033, 0.00053033,
  0, 0.75, 0, 0,
  0.707107, 0, 0.707107, -0.000707107,
  0, 0, 0, 1
])

@Entry
@Component
struct Tests {
  build() {
    Column() {
      Stack() {
        Stack()
          .width(200)
          .height(100)
          .backgroundColor(Color.Grey)
        Stack()
          .width(200)
          .height(100)
          .backgroundColor(Color.Blue)
          .transform3D(matrix)
      }
    }.width('100%')
  }
}

transform3D

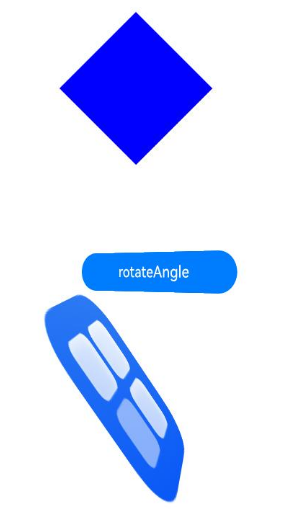

示例5（按各轴旋转角的方式实现旋转）

该示例通过设置rotate的RotateAngleOptions参数实现旋转效果。

// xxx.ets
@Entry
@Component
struct Index {

  build() {
    Row() {
      Column() {
        Stack()
          .width(100)
          .height(100)
          .backgroundColor(Color.Blue)
          .rotate({ angleZ: -45 })
        Button('rotateAngle')
          .width("40%")
          .margin({ top: 100 })
          .rotate({ angleY: 30, centerX: '90%', perspective: 10 })
        Image($r("app.media.startIcon"))
          .width(200)
          .height(200)
          .rotate({ angleX: 60, angleY: -125, angleZ: 75, centerX: 100, centerZ: 20})
      }
      .width('100%')
    }
    .height('100%')
  }
}


你可能感兴趣的鸿蒙文章

harmony 鸿蒙图像AI分析错误码

harmony 鸿蒙ArcButton

harmony 鸿蒙ArcSlider

harmony 鸿蒙Chip

harmony 鸿蒙ChipGroup

harmony 鸿蒙ComposeListItem

harmony 鸿蒙ComposeTitleBar

harmony 鸿蒙advanced.Counter

harmony 鸿蒙弹出框 (Dialog)

harmony 鸿蒙DialogV2

0  赞
  • 所属分类： 后端技术
  • 本文标签：
  • 版权声明： 原创文章如转载，请注明本文链接: https://m.seaxiang.com/blog/y1f25m
热门推荐
标签云
Linux Java Spring Spring Boot docker 大数据 前端 生活 maven golang 软件 spring cloud fintech mac vscode 其他 区块链 以太坊 V神 开发者 技术 股票 git greenplum 分布式事务 chrome mysql flink kafka 设计模式 原理 鸿蒙 seo
最新文章
本文目录
