Combo解决方案之ASR芯片移植案例

本方案基于OpenHarmony LiteOS-M内核，使用ASR582X芯片的DEV.WIFI.A开发板进行开发移植。作为典型的IOT Combo（Wi-Fi+BLE）解决方案，本文章介绍ASR582X的适配过程。

编译移植

目录规划

本方案的目录结构使用Board和Soc解耦的思路：

device
├── board                                --- 单板厂商目录
│   └── lango                            --- 单板厂商名字：朗国
│       └── dev_wifi_a                   --- 单板名：DEV.WIFI.A
└── soc                                  --- SoC厂商目录
    └── asrmicro                         --- SoC厂商名字：翱捷科技
        └── asr582x                      --- SoC Series名：ASR582X系列芯片

产品样例目录规划为：

vendor
└── asrmicro                             --- 开发产品样例厂商目录，翱捷科技的产品样例
    ├── wifi_demo                        --- 产品名字：Wi-Fi样例代码
    └── xts_demo                         --- 产品名字: XTS测试样例

产品定义

以vendor/asrmicro/wifi_demo为例，这里描述了产品使用的内核、单板、子系统等信息。其中，内核、单板型号、单板厂商需要提前规划好，也是预编译指令（hb set）所关注的。这里填入的信息与规划的目录相对应。例如：

{
    "product_name": "wifi_demo",          --- 产品名
    "type": "mini",                       --- 系统类型: mini
    "version": "3.0",                     --- 系统版本: 3.0
    "device_company": "lango",            --- 单板厂商：lango
    "board": "dev_wifi_a",                --- 单板名：dev_wifi_a
    "kernel_type": "liteos_m",            --- 内核类型：liteos_m
    "kernel_version": "3.0.0",            --- 内核版本：3.0.0
    "subsystems": []                      --- 子系统
}

这里的device_company和board用于关联出//device/board//目录。

单板配置

在关联到的目录下，以device/board/lango/dev_wifi_a为例，需要在liteos_m目录下放置config.gni文件，这个配置文件用于描述该单板的信息，包括CPU、toolchain、kernel、compile flags等。例如：

# 内核类型
kernel_type = "liteos_m"

# 内核版本
kernel_version = "3.0.0"

# 单板CPU类型
board_cpu = "cortex-m4"

# 工具链，这里使用arm-none-eabi
board_toolchain = "arm-none-eabi"

# 工具链路径，可以使用系统路径，填""，也可以自定义，如下：
board_toolchain_path = rebase_path("//device/soc/asrmicro/gcc/gcc-arm-none-eabi/Linux64/bin")

# 单板相关的编译参数
board_cflags = []

# 单板相关的链接参数
board_ld_flags = []

# 单板相关的头文件
board_include_dirs = []

预编译

在正确配置好产品的目录、产品定义、单板配置后，在工程根目录下输入预编译指令hb set，在显示的列表中就可以找到相关的产品。

ohos_config.json

选择好产品后，输入回车就会在根目录下自动生成ohos_config.json文件，这里会将要编译的产品信息列出。

内核移植

Kconfig适配

在//kernel/liteos_m的编译中，需要在相应的单板以及SoC目录下使用Kconfig文件进行索引。

单板目录的Kconfig，以//device/board/lango为例：

├── dev_wifi_a                                   --- dev_wifi_a单板配置目录
│   ├── Kconfig.liteos_m.board                   --- 单板的配置选项
│   ├── Kconfig.liteos_m.defconfig.board         --- 单板的默认配置项
│   └── liteos_m
│       └── config.gni                           --- 单板的配置文件
├── Kconfig.liteos_m.boards                      --- 单板厂商下Boards配置信息
└── Kconfig.liteos_m.defconfig.boards            --- 单板厂商下Boards默认配置信息

在 dev_wifi_a/Kconfig.liteos_m.board中，配置只有SOC_ASR5822S被选后，BOARD_DEV_WIFI_A才可被选：

config BOARD_DEV_WIFI_A
    bool "select board DEV_WIFI_A"
    depends on SOC_ASR5822S

SoC目录的Kconfig，以//device/soc/asrmicro为例：

├── asr582x                                      --- ASR582X系列
│   ├── Kconfig.liteos_m.defconfig.asr5822s      --- ASR5822S芯片默认配置
│   ├── Kconfig.liteos_m.defconfig.series        --- ASR582X系列默认配置
│   ├── Kconfig.liteos_m.series                  --- ASR582X系列配置
│   └── Kconfig.liteos_m.soc                     --- ASR582X芯片配置
├── Kconfig.liteos_m.defconfig                   --- SoC默认配置
├── Kconfig.liteos_m.series                      --- Series配置
└── Kconfig.liteos_m.soc                         --- SoC配置

在 asr582x/Kconfig.liteos_m.series中：

config SOC_SERIES_ASR582X
    bool "ASR582X Series"
    select ARM
    select SOC_COMPANY_ASRMICRO              --- 选择 SOC_COMPANY_ASRMICRO
    select CPU_CORTEX_M4
    help
        Enable support for ASR582X series

只有选择了 SOC_SERIES_ASR582X，在 asr582x/Kconfig.liteos_m.soc中才可以选择SOC_ASR5822S：

choice
    prompt "ASR582X series SoC"
    depends on SOC_SERIES_ASR582X

config SOC_ASR5822S                         --- 选择 SOC_ASR5822S
    bool "SoC ASR5822S"

endchoice

综上所述，要编译单板BOARD_DEV_WIFI_A，则要分别选中：SOC_COMPANY_ASRMICRO、SOC_SERIES_ASR582X、SOC_ASR5822S，可以在kernel/liteos_m中执行make menuconfig进行选择配置

asr5822s_select.json

配置后的文件会默认保存在//vendor/asrmicro/wifi_demo/kernel_configs/debug.config,也可以直接填写debug.config：

LOSCFG_BOARD_DEV_WIFI_A=y
LOSCFG_SOC_COMPANY_ASRMICRO=y
LOSCFG_SOC_SERIES_ASR582X=y
LOSCFG_SOC_ASR5822S=y

模块化编译

Board和SoC的编译采用模块化的编译方法，从kernel/liteos_m/BUILD.gn开始逐级向下递增。本方案的适配过程如下：

  1. 在//device/board/lango中新建文件BUILD.gn，新增内容如下：
   if (ohos_kernel_type == "liteos_m") {
     import("//kernel/liteos_m/liteos.gni")
     module_name = get_path_info(rebase_path("."), "name")
     module_group(module_name) {
       modules = [
         "dev_wifi_a",                     # 单板模块
         "hcs",                            # hcs文件的对应模块
       ]
     }
   }

在上述BUILD.gn中，dev_wifi_a以及hcs即是按目录层级组织的模块名。

  1. 在//device/soc/asrmicro中，使用同样的方法，新建文件BUILD.gn，按目录层级组织，新增内容如下：
   if (ohos_kernel_type == "liteos_m") {
     import("//kernel/liteos_m/liteos.gni")
     module_name = get_path_info(rebase_path("."), "name")
     module_group(module_name) {
       modules = [
         "asr582x",
       ]
     }
   }
  1. 在//device/soc/asrmicro各个层级模块下，同样新增文件BUILD.gn，将该层级模块加入编译，以//device/soc/asrmicro/asr582x/liteos_m/sdk/startup/BUILD.gn为例：
   import("//kernel/liteos_m/liteos.gni")

   config("public") {
     include_dirs = [ "." ]                 # 公共头文件
   }

   kernel_module("asr_startup") {           # 编译的模块
     sources = [                            # 编译的源文件
         "startup.c",
         "board.c",
         "startup_cm4.S",
     ]

     include_dirs = [                       # 模块内使用到的头文件
       "...",
     ]
   }
  1. 为了组织链接以及一些编译选项，在//device/soc/asrmicro/asr582x/liteos_m/sdk/config/BUILD.gn下的config(“public”)填入了相应的参数：
   config("public") {
     include_dirs = []                       # 公共头文件
     ldflags = []                            # 链接参数，包括ld文件
     libs = []                               # 链接库
     defines = []                            # 定义

说明： 建议公共的参数选项以及头文件不在各个组件中重复填写。

  1. 为了组织一些产品侧的应用，本方案在vendor相应的config.json加入了相应的list来组织，以//vendor/asrmicro/wifi_demo/config.json为例，在config.json增加对应的list： "tests_list": [ --- demo list { "enable": "true", --- list开关 "test_modules": [ "example", --- OS基础demo "wifi_test" --- Wi-Fi demo ] } ]

这里将demo作为了模块来管理，开启/关闭某个demo，在tests_list中增减项即可。tests_list在gn中可以直接被读取，需要在//device/board/lango/dev_wifi_a/liteos_m/config.gni加入以下内容：

   product_conf = read_file("${product_path}/config.json", "json")
   product_name = product_conf.product_name
   tests_list = product_conf.tests_list

读取list后即可在相应的链接选项上加入相关的组件库，需要在//device/soc/asrmicro/asr582x/liteos_m/sdk/config/BUILD.gn加入以下内容：

   foreach(test_item, tests_list) {
       test_enable = test_item.enable
       if(test_enable == "true")
       {
         foreach(test_module, test_item.test_modules) {
         ldflags += [ "-l${test_module}" ]
         }
       }
   }

C库适配

为了整个系统不区分用户态内核态，上层组件与内核共用一套基于musl的C库，本方案使用musl C，三方库见//third_party/musl/porting/liteos_m/kernel/BUILD.gn。

kernel另外对malloc相应的code进行了改造适配，适配文件见//kernel/liteos_m/kal/libc/musl/porting/src/malloc.c。

在本方案中，printf相关的接口使用开源代码实现，适配文件见 //device/soc/asrmicro/asr582x/liteos_m/sdk/drivers/platform/system/printf-stdarg.c。

为了满足printf相关接口的链接调用，需要在//device/board/lango/dev_wifi_a/liteos_m/config.gni的新增这些函数的wrap链接：

board_ld_flags += [
  "-Wl,--wrap=printf",
  "-Wl,--wrap=sprintf",
  "-Wl,--wrap=snprintf",
  "-Wl,--wrap=vprintf",
  "-Wl,--wrap=vsprintf",
  "-Wl,--wrap=vsnprintf",
]

shell适配

为了方便调试，本方案集成了内核的shell组件，可以在make menuconfig中的Debug中选中 Enable Shell，或者在//vendor/asrmicro/wifi_demo/kernel_configs/debug.config文件中填入LOSCFG_SHELL=y shell组件需要进行初始化，可参考device/soc/asrmicro/asr582x/liteos_m/sdk/startup/board.c：

ret = LosShellInit();
if (ret != LOS_OK) {
    printf("LosShellInit failed! ERROR: 0x%x\n", ret);
}
ret = OsShellInit();
if (ret != LOS_OK) {
    printf("OsShellInit failed! ERROR: 0x%x\n", ret);
}

在初始化之后，每个shell命令需要进行注册，例如：vendor/asrmicro/wifi_demo/tests/wifi/wifi_app.c：

osCmdReg(CMD_TYPE_STD, "wifi_open", 0, (CMD_CBK_FUNC)ap_conn_func);    // 连接AP的指令，这里可以带参
osCmdReg(CMD_TYPE_EX, "wifi_close", 0, (CMD_CBK_FUNC)ap_close_func);   // 断开指令

内核启动适配

单板进入到main函数后，首先会进行单板初始化，然后需要注册中断，之后再进行内核的初始化和调度。 注册中断，可参考//device/soc/asrmicro/asr582x/liteos_m/sdk/startup/board.c:

ArchHwiCreate(UART1_IRQn,configLIBRARY_NORMAL_INTERRUPT_PRIORITY,0,UART1_IRQHandler,0);   // UART中断
ArchHwiCreate(GPIO_IRQn,configLIBRARY_NORMAL_INTERRUPT_PRIORITY,0,GPIO_IRQHandler,0);     // GPIO中断

内核初始化示例如下：

osStatus_t ret = osKernelInitialize();                                                    // 内核初始化

if(ret == osOK)
{
    threadId = osThreadNew((osThreadFunc_t)sys_init,NULL,&g_main_task);                   // 创建init线程

    if(threadId!=NULL)
    {
        osKernelStart();                                                                  // 线程调度
    }
}

在sys_init中，需要对OpenHarmony的系统组件进行初始化：

...
DeviceManagerStart();           // HDF初始化

OHOS_SystemInit();              // OpenHarmony系统组件初始化
....

HDF驱动框架适配

HDF驱动框架提供了一套应用访问硬件的统一接口，可以简化应用开发，添加HDF组件需要在//vendor/asrmicro/wifi_demo/kernel_configs/debug.config添加：

LOSCFG_DRIVERS_HDF=y
LOSCFG_DRIVERS_HDF_PLATFORM=y

同时需在board中新增对应开发板硬件配置描述文件，位于//device/board/lango/hcs。本案例以GPIO以及UART为例，移植过程如下：

GPIO适配

  1. 芯片驱动适配文件位于//drivers/hdf_core/adapter/platform目录，在gpio目录增加gpio_asr.c文件，在BUILD.gn中增加新增的驱动文件编译条件：
   if (defined(LOSCFG_SOC_COMPANY_ASRMICRO)) {
     sources += [ "gpio_asr.c" ]
   }
  1. gpio_asr.c中驱动描述文件如下：
   struct HdfDriverEntry g_GpioDriverEntry = {
       .moduleVersion = 1,
       .moduleName = "ASR_GPIO_MODULE_HDF",
       .Init = GpioDriverInit,
       .Release = GpioDriverRelease,
   };
   HDF_INIT(g_GpioDriverEntry);
  1. 在//device/board/lango/hcs添加gpio硬件描述信息文件gpio.hcs, 映射后的gpio0控制板卡上的可编程LED，gpio1对应用户按键，hcs内容如下：
   root {
       platform {
           gpio_config {
               match_attr = "gpio_config";
               pin = [0, 1];
               // led3: GPIO9
               // user key: GPIO7
               realPin = [9, 7];
               config = [5, 1];
               pinNum = 2;
           }
       }
   }
  1. gpio.hcs的配置信息会在GpioDriverInit进行加载，并执行对应GPIO引脚的初始化。应用层控制LED灯和读取按键信息只需要以下简单的代码：
   int32_t GpioKeyIrqFunc(uint16_t gpio, void *data)
   {
       printf("user key %d pressed\n", gpio);
   }
   GpioSetIrq(1, OSAL_IRQF_TRIGGER_FALLING, GpioKeyIrqFunc, NULL);

   GpioWrite(0, 0);
   lega_rtos_delay_milliseconds(1000);
   GpioWrite(0, 1);

UART适配

  1. 芯片驱动适配文件位于//drivers/adapter/platform目录，在uart目录增加uart_asr.c和uart_asr.h文件，在BUILD.gn中增加新增的驱动文件编译条件：
   if (defined(LOSCFG_SOC_COMPANY_ASRMICRO)) {
     sources += [ "uart_asr.c" ]
   }
  1. uart_asr.c中驱动描述文件如下：
   struct HdfDriverEntry g_hdfUartDevice = {
       .moduleVersion = 1,
       .moduleName = "HDF_PLATFORM_UART",
       .Bind = HdfUartDeviceBind,
       .Init = HdfUartDeviceInit,
       .Release = HdfUartDeviceRelease,
   };

   HDF_INIT(g_hdfUartDevice);
  1. 在//device/board/lango/hcs添加gpio硬件描述信息文件uart.hcs, hcs内容如下：
   controller_uart0 :: uart_controller {
       match_attr = "asr582x_uart_0";
       port = 0;                        /* UART_ID_0 */

       pin_tx_pin = 0;                  /* IO_PIN_10 */
       pin_tx_mux = 25;                 /* IO_MUX_2  */

       pin_rx_pin = 1;                  /* IO_PIN_11 */
       pin_rx_mux = 25;                 /* IO_MUX_2 */
       tx_rx = 3;                       /* TX_RX MODE */
   }
  1. gpio.hcs的配置信息会在HdfUartDeviceInit进行加载，并执行对应串口引脚的初始化。应用层测试串口代码如下：
   DevHandle uart_handle = UartOpen(0);
   UartSetBaud(uart_handle, 115200);
   ...
   attr.dataBits = UART_ATTR_DATABIT_8;
   attr.parity = UART_ATTR_PARITY_NONE;
   attr.stopBits = UART_ATTR_STOPBIT_1;
   ret = UartSetAttribute(uart_handle, &attr);
   ret = UartWrite(uart_handle, send_data, strlen(send_data));
   ret = UartRead(uart_handle, recv_data, sizeof(recv_data) - 1);
   ...

OpenHarmony组件移植

子系统的编译选项入口在相应产品config.json下，以下以//vendor/asrmicro/wifi_demo/config.json为例。

lwIP组件

lwIP组件的源码在//third_party/lwip，OpenHarmony在kernel中做了定制化，//kernel/liteos_m/components/net/lwip-2.1，包括一些接口的重定义，结构体的重定义等。

lwIP组件适配：

lwIP是一个小型开源的TCP/IP协议栈，LiteOS-M已对开源lwIP做了适配和功能增强，lwIP代码分为两部分：

  • third_party/lwip目录下是lwIP开源代码，里面只做了少量的侵入式修改，为了适配增强功能。

  • kernel/liteos_m/components/net/lwip-2.1目录下是lwIP适配和功能增强代码，里面提供了lwIP的默认配置文件。

如果需要使用lwIP组件，请按如下步骤适配：

  1. 在产品目录下新建一个目录用来存放产品的适配文件，如lwip_adapter。

  2. 在lwip_adapter目录下新建一个目录include，用来存放适配的头文件。

  3. 在include目录下新建目录lwip，并在lwip目录下新建头文件lwipopts.h，代码如下所示，如果默认配置不能满足产品使用，可自行根据产品使用情况修改配置，如关闭DHCP功能。

   #ifndef _LWIP_ADAPTER_LWIPOPTS_H_
   #define _LWIP_ADAPTER_LWIPOPTS_H_

   #include_next "lwip/lwipopts.h"

   #undef LWIP_DHCP#define LWIP_DHCP                       0 // 关闭DHCP功能

   #endif /* _LWIP_ADAPTER_LWIPOPTS_H_ */
  1. 将kernel/liteos_m/components/net/lwip-2.1目录下的BUILD.gn复制到lwip_adapter目录下，并按如下修改。
   import("//kernel/liteos_m/liteos.gni")
   import("$LITEOSTHIRDPARTY/lwip/lwip.gni")
   import("$LITEOSTOPDIR/components/net/lwip-2.1/lwip_porting.gni")
   module_switch = defined(LOSCFG_NET_LWIP_SACK)
   module_name = "lwip"kernel_module(module_name) {
     sources = LWIP_PORTING_FILES + LWIPNOAPPSFILES - [ "$LWIPDIR/api/sockets.c" ]
     include_dirs = [ "//utils/native/lite/include" ]
   }
   #添加新增加的适配头文件路径include
   config("public") {
     include_dirs = [ "include" ] + LWIP_PORTING_INCLUDE_DIRS + LWIP_INCLUDE_DIRS
   }
  1. 在产品的配置文件(如config.json)中设置lwIP的编译路径，即步骤4中BUILD.gn的路径。
   {
     "subsystem": "kernel",
     "components": [
       { "component": "liteos_m", "features":["ohos_kernel_liteos_m_lwip_path = \"//xxx/lwip_adapter\"" ] }
     ]
   },
  1. 在产品的内核编译配置文件中，如kernel_config/debug.config，打开编译lwIP的开关。
   LOSCFG_NET_LWIP=y

本案例在config.json中设置lwIP的路径如下：

   "subsystem": "kernel",
   "components": [
     {
       "component": "liteos_m",
       "features": [
         "ohos_kernel_liteos_m_lwip_path = \"//device/soc/asrmicro/asr582x/liteos_m/components/net/lwip-2.1\""
       ]
     }
   ]

另外，需在内核编译配置文件kernel_config/debug.config中，打开编译lwIP的开关，如下：

LOSCFG_NET_LWIP=y

security组件

security需要在config.json中打开相应的选项，本案例移植了三方库中的mbedtls（//third_party/mbedtls）作为加密模块，选项配置如下：

"subsystem": "security",
"components": [
  { "component": "huks", "features":
    [
      ...
      "ohos_security_huks_mbedtls_porting_path = \"//device/soc/asrmicro/asr582x/liteos_m/components/mbedtls\""
    ]
  }
]

在上述目录中，需要对mbedtls做配置，可见config/config_liteos_m.h。需要注意的是，如果使用mbedtls的RNG的能力（比如dsoftbus组件在//foundation/communication/dsoftbus/adapter/common/mbedtls/softbus_adapter_crypto.c中有使用），要指定产生随机数的熵源。本案例使用了ASR582X的硬件随机数能力，需要打开如下宏定义：

#define MBEDTLS_ENTROPY_HARDWARE_ALT

打开此宏后，需要实现entropy_hardware_alt接口，可见library/entropy_hardware_alt.c。

wifi_lite组件

wifi_lite组件的选项配置如下：

"subsystem": "communication",
"components": [
  { "component": "wifi_lite", "features":[] }
  ]

与Wi-Fi有关的实现在//device/soc/asrmicro/asr582x/liteos_m/sdk/hal/src/wifi_adapter.c下。

本案例也提供了使用wifi_lite相关接口的Demo，可见//vendor/asrmicro/wifi_demo/tests/wifi/wifi_app.c，这里提供了两个连接的测试指令：

表 1 ASR Wi-Fi 连接指令

指令 参数 说明
wifi_open sta [SSID] [KEY] 连接路由指令,例如:wifi_open sta ASR_AP test123456
wifi_close 无 断开连接指令

xts组件

xts组件的适配，以//vendor/asrmicro/xts_demo/config.json为例，需要加入组件选项：

"subsystem": "xts",
"components": [
  { "component": "xts_acts", "features":
    [
      "enable_ohos_test_xts_acts_use_thirdparty_lwip = true"
    ]
  },
  { "component": "xts_tools", "features":[] }
]

另外，xts功能也使用了list来组织，可参考[模块化编译]，在config.json文件中增减相应模块：

"xts_list": [
  {
    "enable": "true",
    "xts_modules": [
      "ActsKvStoreTest",
      "ActsDfxFuncTest",
      "ActsHieventLiteTest",
      "ActsSamgrTest",
      "ActsParameterTest",
      "ActsWifiServiceTest",
      "ActsWifiIotTest",
      "ActsBootstrapTest"
    ]
  }
],

dsoftbus组件

dsoftbus组件提供了设备间的发现连接、组网和传输能力，本方案以Wi-Fi设备间的软总线能力为例。

依赖组件：lwIP组件、security组件、wifi_lite组件。

前置条件：设备需先连接路由，所有的组网设备需在同一局域网中。

dsoftbus组件的选项配置如下：

"subsystem": "communication",
"components": [
  { "component": "dsoftbus", "features":[] }
  ]

在//vendor/asrmicro/wifi_demo下提供了dsoftbus的测试Demo，打开该功能需修改//vendor/asrmicro/wifi_demo/tests/BUILD.gn：

declare_args() {
  asr_dsoftbus_test = true              # 打开dsoftbus demo编译
}

另外，需在//vendor/asrmicro/wifi_demo/config.json中添加dsoftbus_test模块：

"tests_list": [
    {
    "enable": "true",
    "test_modules": [
        "wifi_test",
        "dsoftbus_test"                 # 打开dsoftbus_test模块
    ]
    }
]

dsoftbus组件的启动接口可参考//vendor/asrmicro/wifi_demo/tests/dsoftbus/dsoftbus_app.c：

InitSoftBusServer();

dsoftbus组件的运行需至少预留80KB RAM。如资源不够，可对其它地方进行剪裁。例如，可在以下文件修改lwIP组件： //kernel_liteos_m/blob/master/components/net/lwip-2.1/porting/include/lwip/lwipopts.h：

#define TCPIP_THREAD_STACKSIZE          0x2000              // 缩小TCPIP任务栈大小

在communication_dsoftbus仓中，加入了-fPIC编译选项，这样会让编译器产生与位置无关代码，并使用相对地址，但是在LiteOS-M核中使用的是静态库，不推荐使用。 建议开发者手动注释-fPIC编译选项，后续会推进OpenHarmony统一规划此编译选项的开关。修改方法是在如下的四个文件中，找到”-fPIC”选项，并全部注释：

//foundation/communication/dsoftbus/core/common/BUILD.gn

//foundation/communication/dsoftbus/core/frame/BUILD.gn

//foundation/communication/dsoftbus/sdk/BUILD.gn

//foundation/communication/dsoftbus/components/nstackx_mini/nstackx_ctrl/BUILD.gn

软总线的组网需要通过设备认证，在研发阶段，可以把认证跳过，先行调试组网以及传输能力，需将文件//foundation/communication/dsoftbus/core/authentication/src/auth_manager.c中的HandleReceiveDeviceId函数替换为如下实现：

void HandleReceiveDeviceId(AuthManager *auth, uint8_t *data)
{
    uint8_t tempKey[SESSION_KEY_LENGTH] = {0};
    if (auth == NULL||data == NULL) {
        SoftBusLog(SOFTBUS_LOG_AUTH, SOFTBUS_LOG_ERROR, "invalid parameter");
        return;
    }
    if (AuthUnpackDeviceInfo(auth, data) != SOFTBUS_OK) {
        SoftBusLog(SOFTBUS_LOG_AUTH, SOFTBUS_LOG_ERROR, "AuthUnpackDeviceInfo failed");
        AuthHandleFail(auth, SOFTBUS_AUTH_UNPACK_DEVID_FAILED);
        return;
    }
    if (auth->side == SERVER_SIDE_FLAG) {
        if (EventInLooper(auth->authId) != SOFTBUS_OK) {
            SoftBusLog(SOFTBUS_LOG_AUTH, SOFTBUS_LOG_ERROR, "auth EventInLooper failed");
            AuthHandleFail(auth, SOFTBUS_MALLOC_ERR);
            return;
        }
        if (AuthSyncDeviceUuid(auth) != SOFTBUS_OK) {
            AuthHandleFail(auth, SOFTBUS_AUTH_SYNC_DEVID_FAILED);
        }
        (void)memset_s(tempKey, SESSION_KEY_LENGTH, 1, SESSION_KEY_LENGTH);
        AuthOnSessionKeyReturned(auth->authId, tempKey, SESSION_KEY_LENGTH);
        return;
    }
    //VerifyDeviceDevLvl(auth);                                            --- 这里注释认证过程
    (void)memset_s(tempKey, SESSION_KEY_LENGTH, 1, SESSION_KEY_LENGTH);
    AuthOnSessionKeyReturned(auth->authId, tempKey, SESSION_KEY_LENGTH);
}

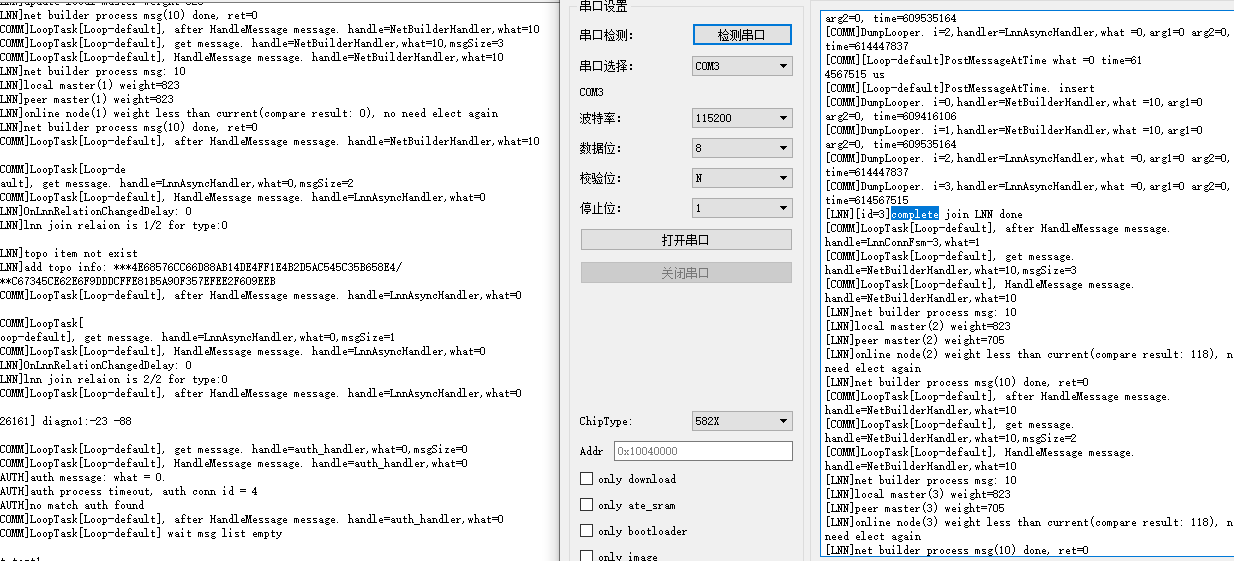

在正确配置并编译烧录后，设备使用wifi_open指令连接路由，连接成功后，设备会自动进行组网。如下为组网成功截图：

dsoftbus_join_LNN

其它组件的适配过程与官方以及其它厂商的过程类似，不再赘述。

todo

  • 待支持BLE
  • 待丰富Wi-Fi测试指令

你可能感兴趣的鸿蒙文章

harmony 鸿蒙概述

harmony 鸿蒙轻量带屏解决方案之恒玄芯片移植案例

harmony 鸿蒙常见问题

harmony 鸿蒙物联网解决方案之芯海cst85芯片移植案例

harmony 鸿蒙标准系统方案之瑞芯微RK3568移植案例

harmony 鸿蒙一种快速移植OpenHarmony Linux内核的方法

harmony 鸿蒙移植内核

harmony 鸿蒙概述

harmony 鸿蒙移植准备

harmony 鸿蒙移植通信子系统

0  赞
  • 所属分类： 后端技术
  • 本文标签： 鸿蒙 软件
  • 版权声明： 原创文章如转载，请注明本文链接: https://m.seaxiang.com/blog/064080f68bc74cb2b76fbc23e4e553e2
热门推荐
标签云
Linux Java Spring Spring Boot docker 大数据 前端 生活 maven golang 软件 spring cloud fintech mac vscode 其他 区块链 以太坊 V神 开发者 技术 股票 git greenplum 分布式事务 chrome mysql flink kafka 设计模式 原理 鸿蒙 seo
最新文章
本文目录
