Gauge

数据量规图表组件，用于将数据展示为环形图表。

说明：

该组件从API Version 8开始支持。后续版本如有新增内容，则采用上角标单独标记该内容的起始版本。

子组件

可以包含单个子组件。

说明：

建议使用文本组件构建当前数值文本和辅助文本。

若子组件宽高为百分比形式，则基准范围为以外圆环做为内切圆的矩形。

接口

Gauge(options:{value: number, min?: number, max?: number})

从API version 9开始，该接口支持在ArkTS卡片中使用。

参数：

参数名	参数类型	必填	参数描述
value	number	是	量规图的当前数据值，即图中指针指向位置。用于组件创建时量规图初始值的预置。说明： value不在min和max范围内时使用min作为默认值。
min	number	否	当前数据段最小值。默认值：0
max	number	否	当前数据段最大值。默认值：100 说明： max小于min时使用默认值0和100。 max和min支持负数。

属性

除支持通用属性外，还支持以下属性：

名称	参数类型	描述
value	number	设置量规图的数据值，可用于动态修改量规图的数据值。默认值：0 从API version 9开始，该接口支持在ArkTS卡片中使用。
startAngle	number	设置起始角度位置，时钟0点为0度，顺时针方向为正角度。默认值：0 从API version 9开始，该接口支持在ArkTS卡片中使用。
endAngle	number	设置终止角度位置，时钟0点为0度，顺时针方向为正角度。默认值：360 从API version 9开始，该接口支持在ArkTS卡片中使用。
colors	ResourceColor¹¹⁺ \|LinearGradient¹¹⁺ \|Array<ColorStop>	设置量规图的颜色，支持分段颜色设置。 API version 9 默认值：Color.Black 从API version 9开始，该接口支持在ArkTS卡片中使用。从API version 11开始，该接口使用以下规则：参数类型为ResourceColor，则圆环类型为单色环。参数类型为LinearGradient，则圆环类型为渐变环。参数类型为数组，则圆环类型为分段渐变环。分段渐变环最大显示段数为9段，若多于9段，则多于部分不显示。 API version 11默认值：若不传颜色，或者数组为空，无法确定圆环类型及颜色，则圆环颜色为0xFF64BB5C、0xFFF7CE00、0xFFE84026的渐变环。若传入颜色，但颜色值有误，则该颜色为黑色。
strokeWidth	Length	设置环形量规图的环形厚度。默认值：4 单位：vp 从API version 9开始，该接口支持在ArkTS卡片中使用。说明：设置小于0的值时，按默认值显示。不支持百分比。
description¹¹⁺	CustomBuilder	设置说明文本。说明： @Builder中内由开发者自定义，建议使用文本或者图片。若自定义部分的宽高为百分比形式，则基准范围为圆环直径的44.4%25.4%的矩形（图片为28.6%28.6%），距离圆环底部0vp，左右居中。设置null则不显示内容。不设置则依赖是否设置数据最大最小值。若设置最大最小值或者只设置其中一个，则显示最大最小值。若未设置最大最小值，则不显示内容。最大最小值显示在圆环底部，位置不可移动，若圆环开口角度设置不恰当，存在圆环遮挡文字的情况。
trackShadow¹¹⁺	GuageShadowOptions	设置阴影样式。说明：阴影颜色与圆环颜色一致。设置null为不开启投影。
indicator¹¹⁺	GaugeIndicatorOptions	设置指针样式。说明：设置null则不显示指针。

ColorStop

颜色断点类型，用于描述渐进色颜色断点。

从API version 9开始，该接口支持在ArkTS卡片中使用。

名称	类型定义	描述
ColorStop	[ResourceColor \|LinearGradient¹¹⁺, number]	描述渐进色颜色断点类型，第一个参数为颜色值，若设置为非颜色类型，则置为黑色。第二个参数为颜色所占比重，若设置为负数或是非数值类型，则将比重置为0。

GuageShadowOptions¹¹⁺对象说明

名称	参数类型	必填	描述
radius	number \|Resource	否	投影模糊半径。默认值：5 单位：vp 说明：设置小于等于0的值时，按默认值显示。
offsetX	number \|Resource	否	X轴的偏移量。默认值：5 单位：vp
offsetY	number \|Resource	否	Y轴的偏移量。默认值：5 单位：vp

GaugeIndicatorOptions¹¹⁺对象说明

名称	参数类型	必填	描述
icon	Resource	否	图标资源路径。说明：不配置则使用默认的三角形样式指针。支持使用svg格式的图标，若使用其他格式，则使用默认的三角形样式指针。
space	Dimension	否	指针距离圆环外边的间距。(不支持百分比) 默认值：8 单位：vp 说明：对于默认的三角形样式指针，间距为黑色三角形到圆环外边的间距。若设置值小于0，则使用默认值。若设置值大于圆环半径，则使用默认值。

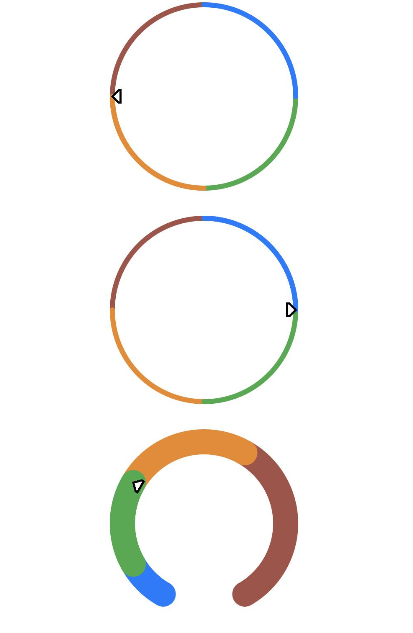

示例

// xxx.ets
@Entry
@Component
struct GaugeExample {
  build() {
    Column({ space: 20 }) {
      // 使用默认的min和max为0-100，角度范围默认0-360，value值设置
      // 参数中设置当前值为75
      Gauge({ value: 75 })
        .width(200).height(200)
        .colors([[0x317AF7, 1], [0x5BA854, 1], [0xE08C3A, 1], [0x9C554B, 1]])

      // 参数设置当前值为75，属性设置值为25，属性设置优先级高
      Gauge({ value: 75 })
        .value(25) // 属性和参数都设置时以属性为准
        .width(200).height(200)
        .colors([[0x317AF7, 1], [0x5BA854, 1], [0xE08C3A, 1], [0x9C554B, 1]])

      // 210--150度环形图表
      Gauge({ value: 30, min: 0, max: 100 })
        .startAngle(210)
        .endAngle(150)
        .colors([[0x317AF7, 0.1], [0x5BA854, 0.2], [0xE08C3A, 0.3], [0x9C554B, 0.4]])
        .strokeWidth(20)
        .width(200)
        .height(200)
    }.width('100%').margin({ top: 5 })
  }
}

gauge
